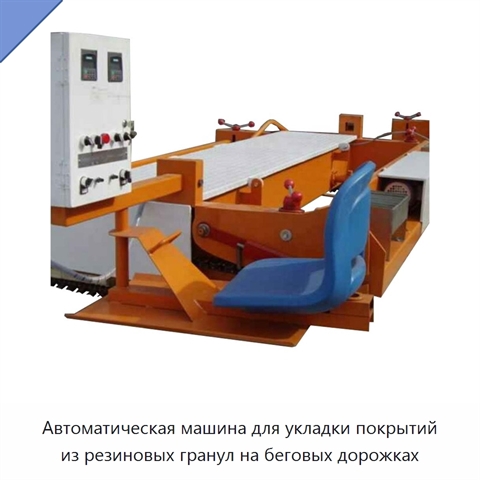

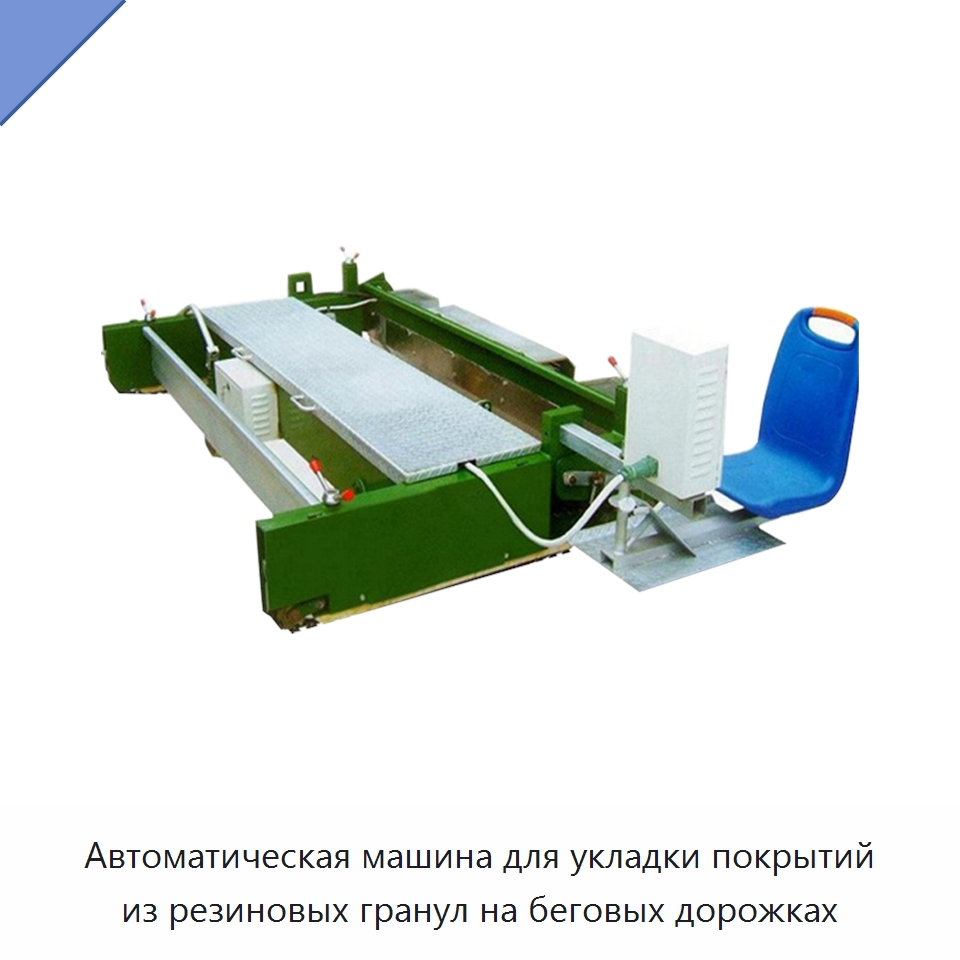

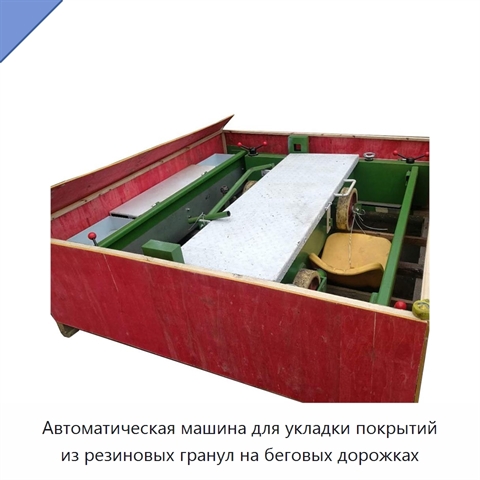

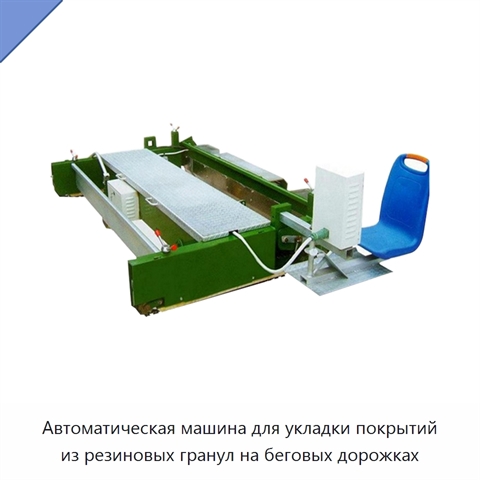

Автоматическая машина для укладки покрытий из резиновых гранул на беговых дорожках

Машина выполнена на сварной раме из стальных элементов и листа, устойчивой к ударным воздействиям. Механизм перемещения со звёздочкой и гусеничным ходом использует бесступенчатую частотную регулировку скорости, обеспечивает плавное движение вперёд и назад и допускает поворот при криволинейной укладке без ограничения размером дуги. Рабочая плита регулируется по высоте и углу, нагревает укладываемый материал и выполняет принудительное уплотнение. Скребок задаёт ширину и толщину подачи; его высота настраивается винтом для обеспечения точной подачи. Функции и рабочие движения выбираются кнопками и рукоятками централизованного электрического шкафа. Гидравлический механизм поднимает и опускает опорный узел с резиновым колесом. После завершения укладки колесо опирается на поверхность и приподнимает машину для нерабочего перемещения или транспортирования; в этом режиме применяются ручной рулевой рычаг и механическое перемещение толканием или тягой. Варианты с шириной укладки 2500, 2000, 1800 и 1500 мм имеют фактическую ширину 2800, 2300, 2100 и 1800 мм соответственно. Их производительность составляет 500, 400, 300 и 300 м²/ч, масса — 850, 700, 700 и 600 кг, а габариты — 3000×1800×720, 2500×1700×720, 1900×1800×720 и 2000×1700×720 мм в том же порядке. Температура электрической нагревательной плиты регулируется в диапазоне 90–120 °C.

Наименование производителя

1.5/1.8/2/2.5m Athletic Sports Playground Surface Running Track Paver Automatic Rubber Granules Plastic Road Epdm Paving Machine
