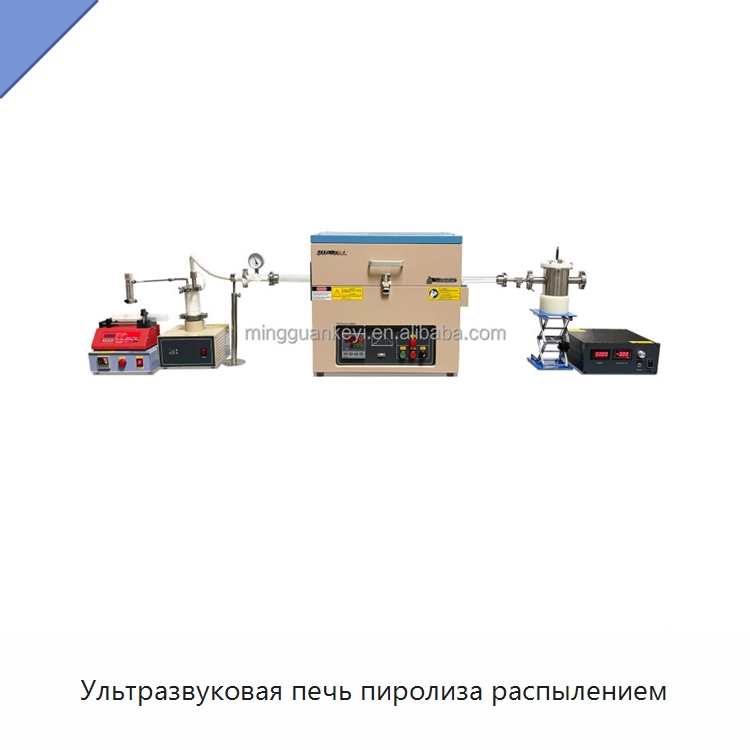

Ультразвуковая печь пиролиза распылением

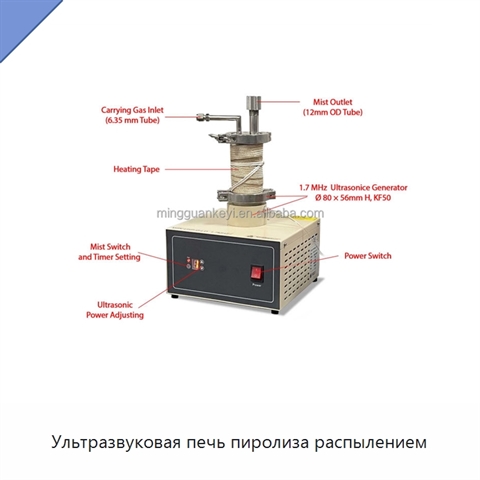

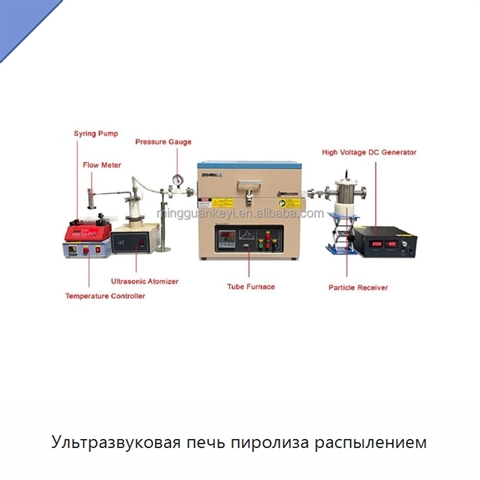

Система включает генератор аэрозоля, трубчатую печь и электростатический осадитель. Процесс состоит из трех этапов: образования аэрозоля, термического разложения и сбора наночастиц. Он позволяет контролировать размер и морфологию частиц, а также нано- и микроструктуру. Генератор с частотой 1,7 МГц испаряет целевой раствор практически без выделения тепла. Удлиненная Т-образная трубка с нагревательной лентой, установленная последовательно с генератором, препятствует стеканию конденсата в трубчатую печь и способствует образованию аэрозоля. Зона термического разложения регулируется по температуре и расходу потока. Электростатический осадитель объемом 1,2 л, рассчитанный на напряжение до 30 кВ, собирает наночастицы из потока газа-носителя. Трубчатая печь имеет однофазное питание переменного тока 208–240 В, частоту 50/60 Гц и максимальную мощность 3 кВт; требуется автоматический выключатель на 30 А. Непрерывная рабочая температура составляет 1100 °C, максимальная — 1200 °C при длительности менее 1 ч. Скорость нагрева и охлаждения составляет менее 20 °C/мин. Общая длина зоны нагрева равна 304,8 мм; участок длиной 76,2 мм имеет равномерность температуры ±1 °C. Нагревательные элементы изготовлены из сплава с добавлением молибдена. ПИД-регулятор поддерживает 30 программируемых сегментов для управления режимами нагрева, охлаждения и выдержки. Предусмотрены сигнализация и защита от перегрева, допускающие работу без постоянного присутствия оператора, а также порт связи. В комплект входит трубка из высококачественного плавленого кварца с внутренним диаметром 21 мм, наружным диаметром 25 мм и длиной 1200 мм. Левый и правый фланцы оснащены быстроразъемными соединениями.

Наименование производителя

1.7MHz Ultrasonic Spray Pyrolysis Furnace 1200C Max. for Synthesis Nanoparticles - OTF-1200X-PGEP
