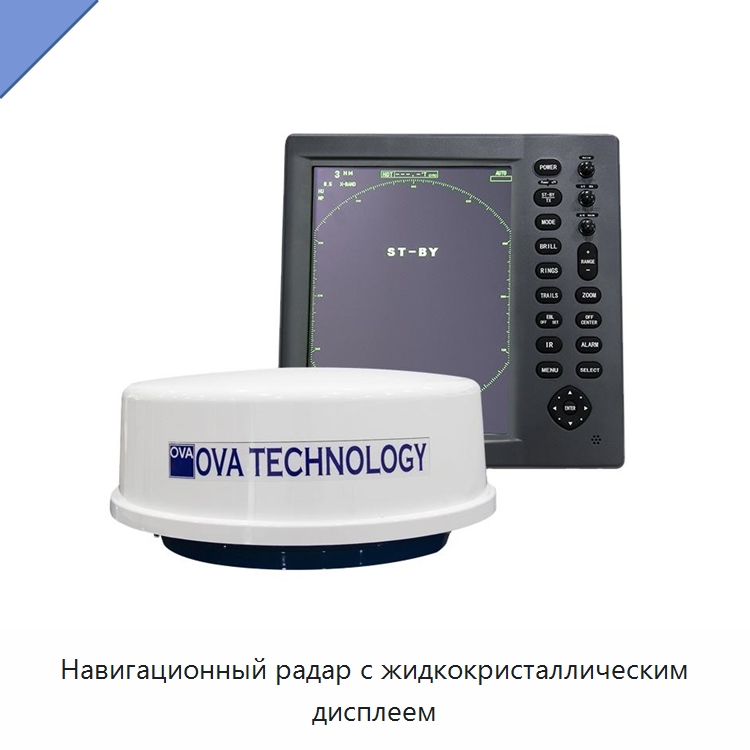

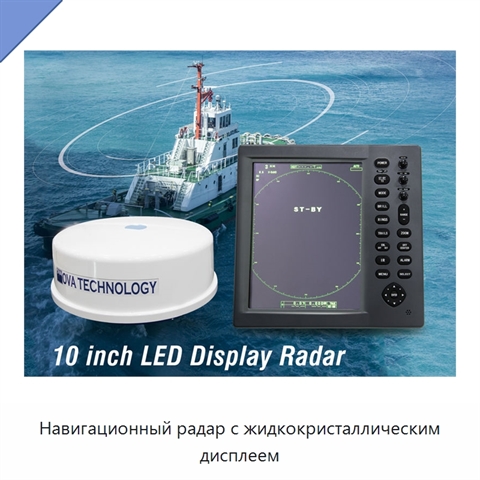

Навигационный радар с жидкокристаллическим дисплеем

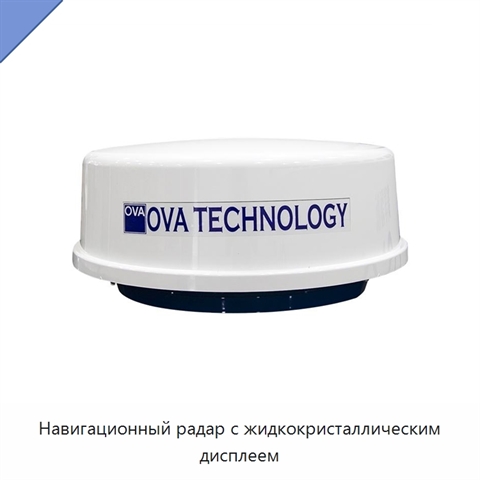

Навигационный радар оснащён круглой антенной длиной 58 см. Ширина диаграммы направленности составляет 4° по горизонтали и 25° по вертикали, скорость вращения антенны — 24 оборота в минуту. Передатчик работает на частоте 9410 МГц с допуском ±30 МГц и имеет выходную мощность 4 кВт. Предусмотрены длительности импульса 0,08, 0,3 и 0,8 мкс, а также частоты повторения импульсов 2200, 1200 и 600 Гц. Приёмная часть включает микроволновый входной каскад; коэффициент шума составляет 8 дБ, промежуточная частота — 60 МГц. Полоса пропускания равна 25 МГц для импульса длительностью 0,08 мкс и 5 МГц для импульса длительностью 0,3 мкс. Номинальное постоянное напряжение питания составляет 24 В, рабочий диапазон напряжения — 10,2–40,0 В, ток всего устройства при напряжении 24 В постоянного тока — 2,6 А. Изображение стабильное, без мерцания, с чётким полным эхосигналом во всех диапазонах. Многофункциональный микропроцессор и сверхбольшая интегральная схема обеспечивают высокую степень интеграции и надёжность. На экран можно наносить 10 целей, а функция сопровождения позволяет регистрировать 20 целей и использовать масштабируемое отображение.
