Артикул: 119-198
Модель: ВБЗ-33-96
Секция: Дополнительная

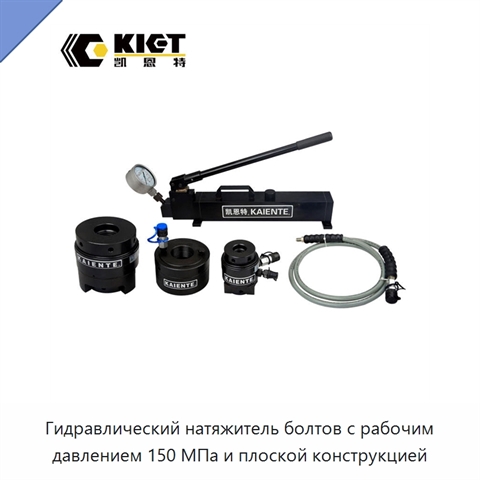

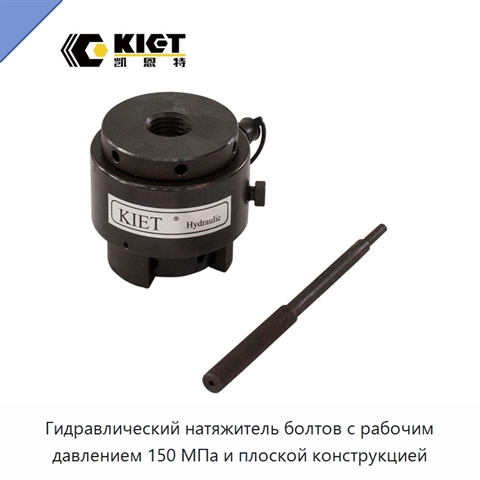

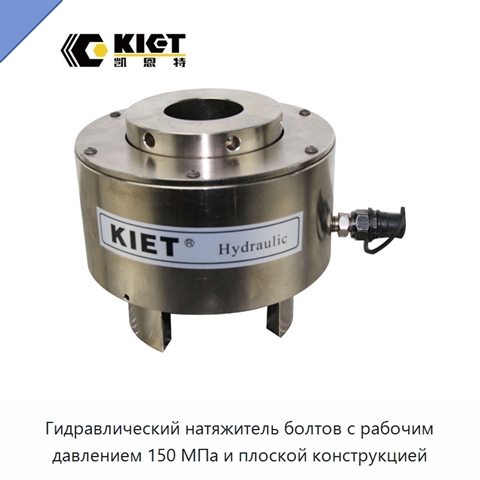

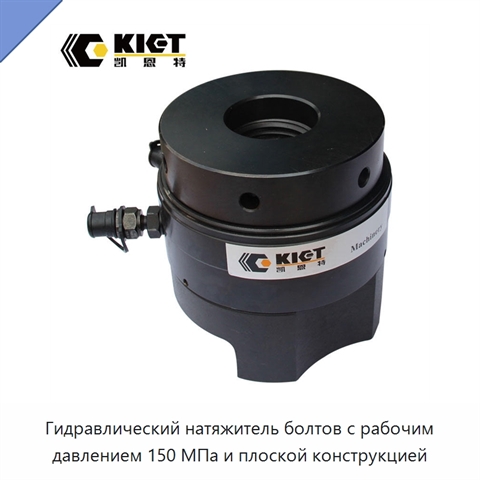

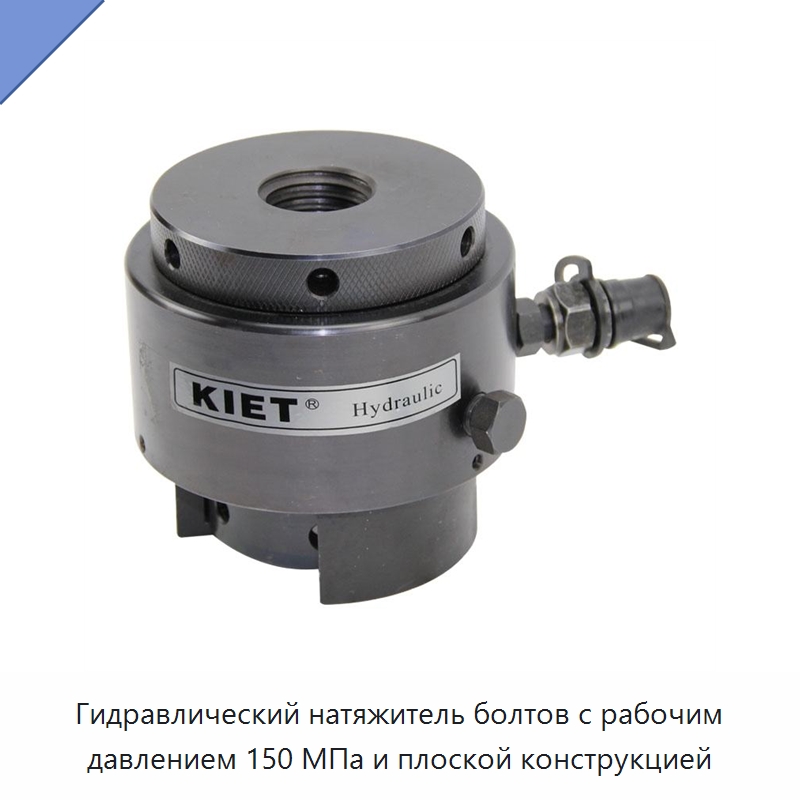

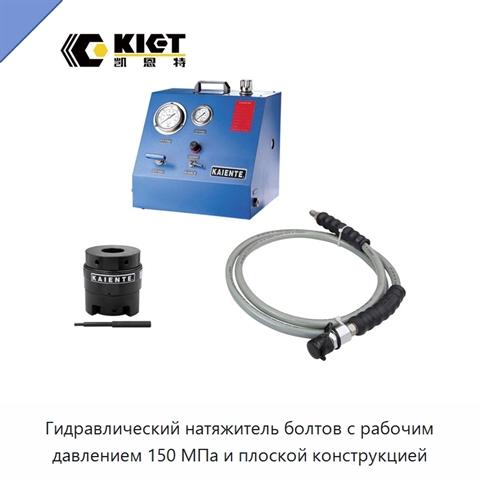

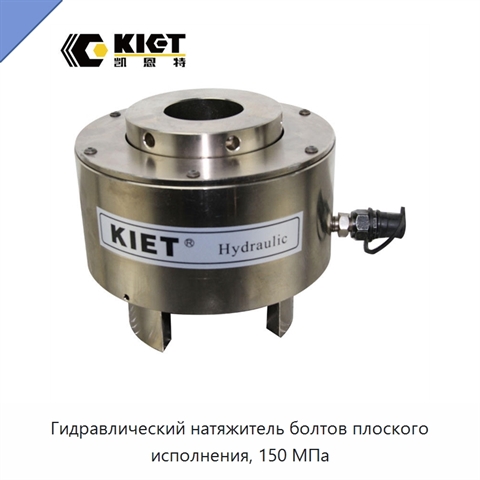

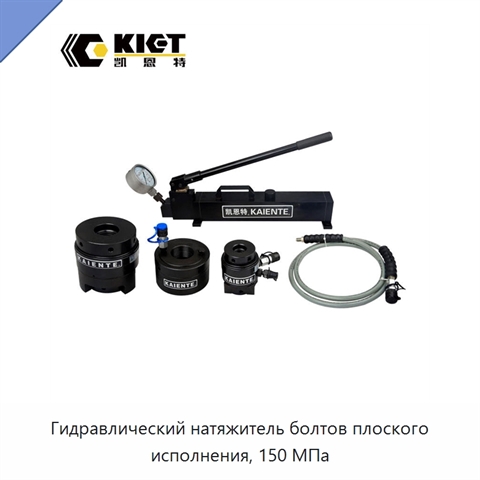

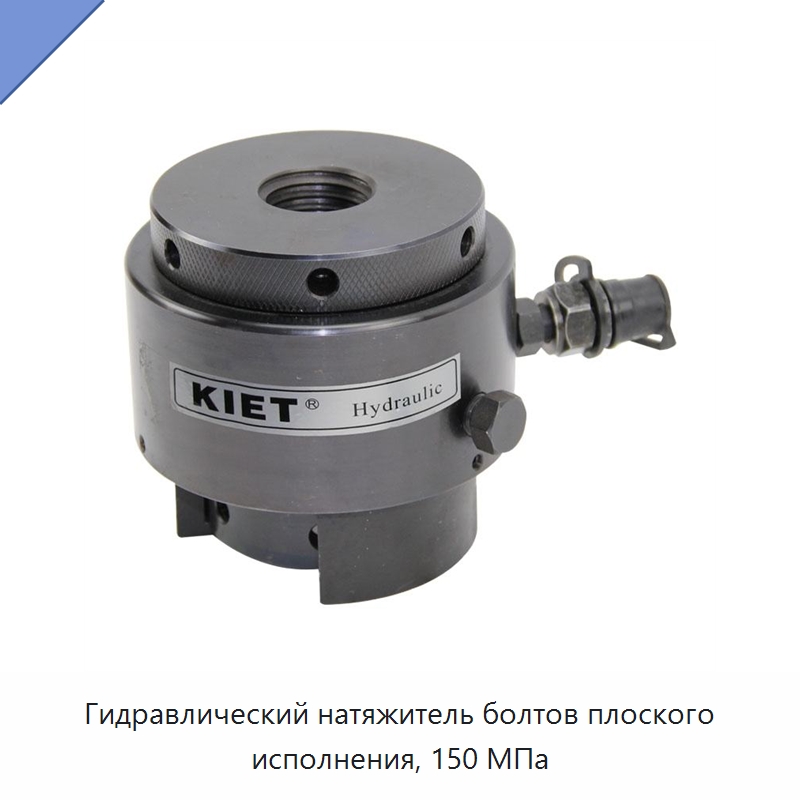

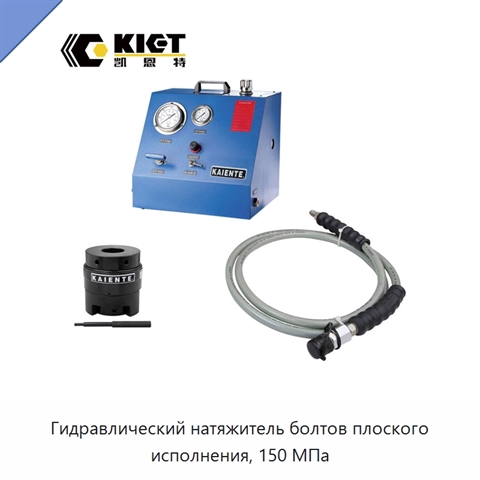

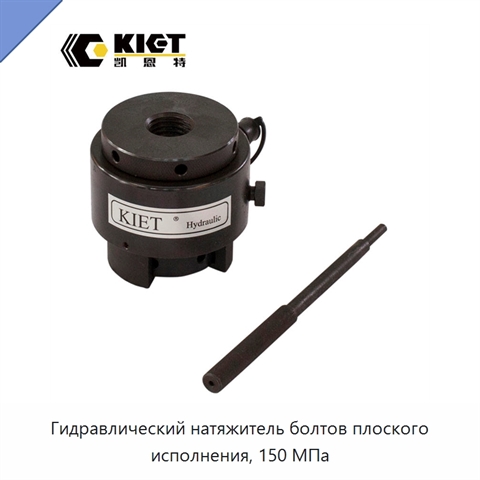

Гидравлический натяжитель болтов с рабочим давлением 150 МПа и плоской конструкцией
Гидравлический натяжитель болтов рассчитан на рабочее давление 150 МПа. Плоская конструкция позволяет использовать его при ограниченном осевом пространстве и отсутствии радиальных ограничений. Инструмент выполняет стандартное предварительное натяжение болтов класса прочности 8.8 и также подходит для болтов других классов. Минимальный выступ болта над гайкой составляет 1,0 диаметра болта; окончательная необходимая величина выступа зависит от требуемого усилия натяжения. Натяжитель работает с шестигранными, усиленными и круглыми гайками. Совместимая резьба охватывает размеры от М16×2 до М100×6, а размер гайки под ключ составляет от 24 до 145 мм. Усилие предварительного натяжения находится в диапазоне 125–2750 кН, диаметр корпуса — 50,9–245 мм, высота — 75,5–242 мм. Конструкция имеет устройство защиты от выброса, самовозвратный шток поршня и прямой шестерёнчатый привод гайки; поверхность отполирована. Принадлежности заменяются в зависимости от резьбы и размеров гайки. Дополнительное оснащение предусматривает измеритель усилия натяжения, счётчик, хромоникелевое покрытие, поворотные быстроразъёмные соединения высокого давления, распределительную муфту, переносной защитный кожух и пружинную поворотную втулку.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический натяжитель болтов
Гидравлический натяжитель болтов применяется для предварительного натяжения болтов при ограниченном осевом пространстве и отсутствии радиальных ограничений.
Характеристики ВБЗ-33-96
Модель (по базе 91Т)ВБЗ-33-96
Тип обжимаавтоматические гидравлические инструменты
Материаллегированная сталь
Номинальное значение50 л
Рабочее давление1500
Напряжение110 В переменного тока
Высота75,5–242 мм
Диаметр корпуса50,9–245 мм
Дополнительное оснащениеизмеритель усилия натяжения, счётчик, хромоникелевое покрытие, поворотные быстроразъёмные соединения высокого давления, распределительная муфта, защитный кожух, пружинная поворотная втулка
Конструктивные особенностиплоская конструкция, самовозвратный шток поршня, защита от выброса, прямой шестерёнчатый привод гайки
Минимальный выступ болта над гайкой1,0 диаметра болта
Размер гайки под ключ24–145 мм
Совместимая резьба болтовМ16×2 – М100×6
Совместимые типы гаекшестигранные, усиленные и круглые гайки
Усилие предварительного натяжения125–2750 кН; 28101–618228 фунт-силы
Гидравлический натяжитель болтов изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ВБЗ-33-96 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 04.08.26
Производитель и характеристики проверены.
Люди, которые искали Гидравлический натяжитель болтов, также смотрели:
+4 фотоАккумуляторный электрогидравлический пресс-инструмент для обжима медных труб с усилием 22 кН и губками 1/2, 3/4 и 1 дюйм
Модель: ХСЖЧ-21
Аккумуляторный электрогидравлический пресс-инструмент выполняет обжим медных труб в трубопроводных и климатических системах. Двухступенчатая гидравлическая система развивает усилие 22 кН; рабочее давление составляет 70 бар, ход — 40,0 мм, а один цикл занимает 2,5–5 секунд. После завершения обжима да
+3 фотоКомпактный электрогидравлический кабелерез с малыми губками, 18 В, ход 40 мм
Модель: РМ62-3
Электрогидравлический кабелерез оснащен малыми губками и имеет ход 40 мм. Материал — легированная сталь. Напряжение питания — 18 В постоянного тока, номинальная емкость — 4,0 А·ч.
+5 фотоКомплект универсального многофункционального гидравлического съёмника подшипников
Модель: РЛГ-76-5
Универсальный многофункциональный гидравлический съёмник подшипников выполнен в виде комплекта. Съёмник приводится в действие непосредственно гидравлическим штоком, поэтому приводной шток во время работы не вращается. Основание захватных лап можно перемещать вперёд и назад посредством резьбы. Для вы

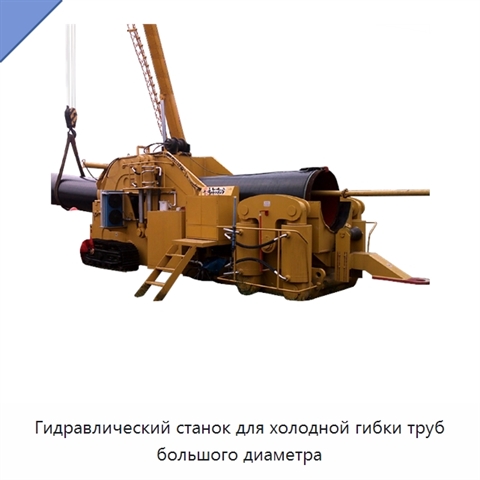

+5 фотоГидравлический станок для холодной гибки труб большого диаметра
