Артикул: 241-853
Модель: ЯФК-17(5М)
Секция: Дополнительная

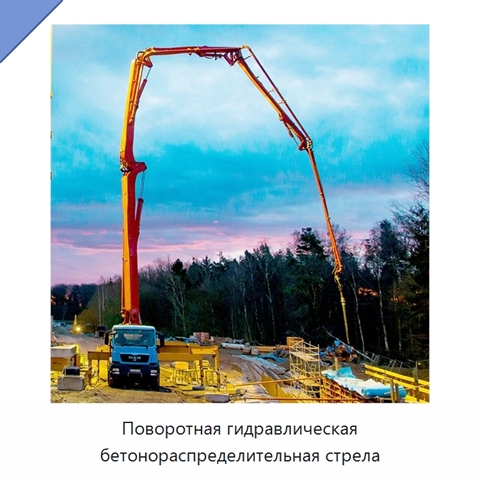

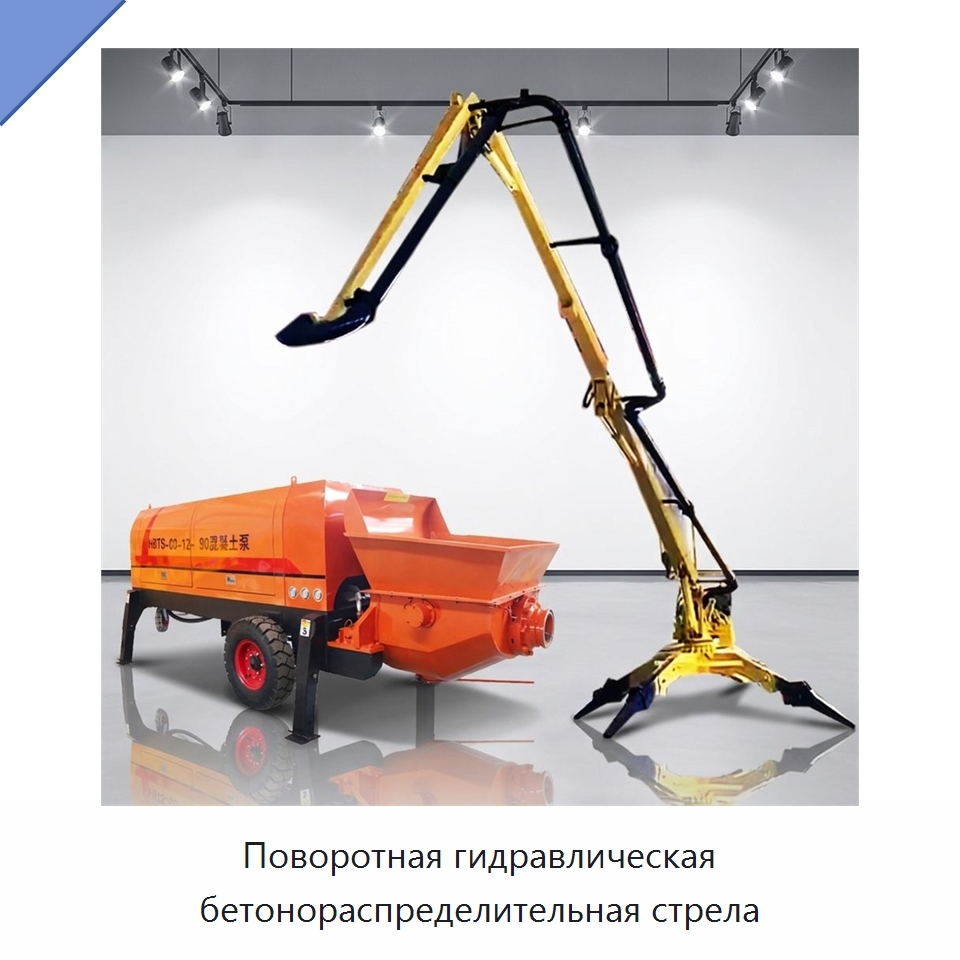

Поворотная гидравлическая бетонораспределительная стрела
Гидравлическая бетонораспределительная стрела является концевым оборудованием бетононасоса: бетон поступает по подающему трубопроводу, после чего многосекционная стрела направляет его к поверхности бетонирования. Гидропривод изменяет положение секций Z-, R- или M-образной схемы под различными углами, а платформа поворачивается в рабочем диапазоне 360°. Максимальный рабочий радиус вариантов равен 13, 15, 17, 19, 21 или 23 м; диапазон наклона в зависимости от исполнения составляет 0–84°, 0–89° или −4–90°. Давление гидросистемы составляет 16, 20 или 32 МПа, скорость поворота — 0,46 либо 0,2–0,3 об/мин. Для подачи бетона используется труба ∅125×4 мм; в ряде исполнений размер бетонопровода составляет ∅133×4 мм. На конце стрелы установлен шланг длиной 3 м. Управление осуществляется беспроводным или кабельным пультом, а у отдельных исполнений также с панели. Гидравлические замки, балансировочные и переливные клапаны поддерживают устойчивую работу системы. Исполнение с рамным основанием соединяется со скользящей опалубкой и поднимается вместе с ней без отдельной системы подъёма и без устройства вертикальных отверстий в перекрытиях. Некоторые мобильные модели имеют ходовое основание; их перемещение по рабочей площадке возможно путём подъёма всей машины.
Задать вопрос Искать на Baidu
Какую задачу решает бетонораспределительная стрела
Гидравлическая бетонораспределительная стрела применяется для распределения бетона при бетонировании высотных зданий, мостов, дорог и тоннелей, в том числе на открытых и узких участках сложного рельефа.
Характеристики ЯФК-17(5М)
Модель (по базе 91Т)ЯФК-17(5М)
Мощность(Вт)22 кВт, 5, 5 кВт, 18, 4 кВт
Производственная мощностьвысокая
Напряжение380 В
Бетонораспределительная стрела - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЯФК-17(5М) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЯФК-17(5М) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 24.08.26
Производитель и характеристики проверены.
