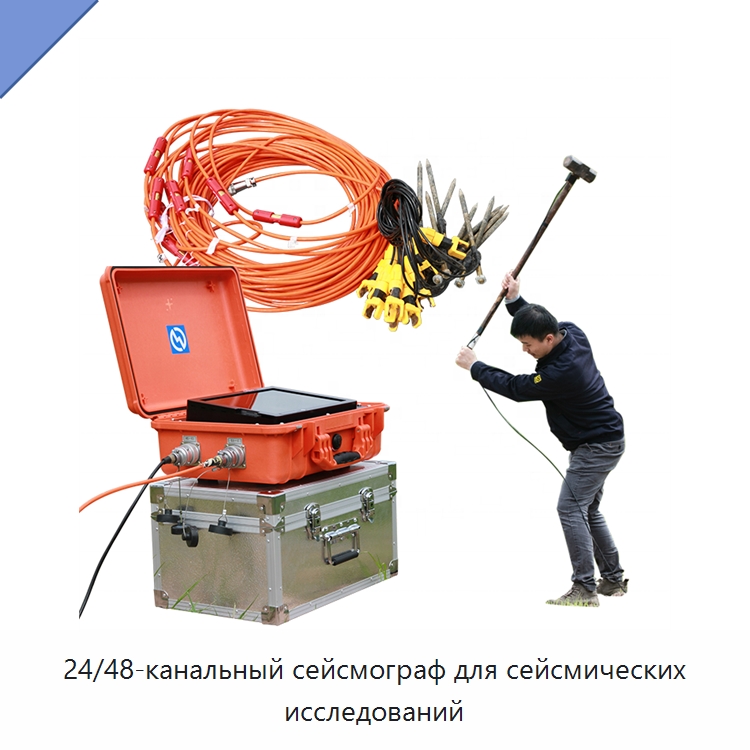

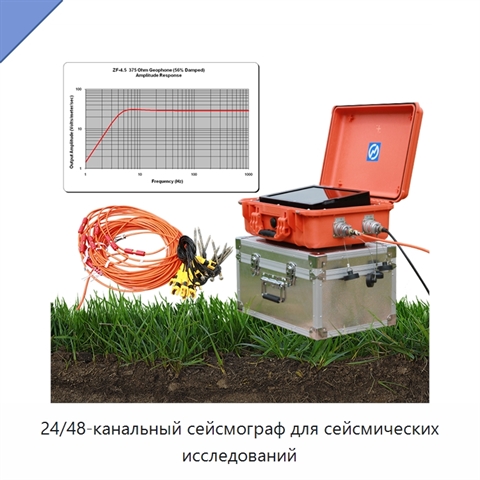

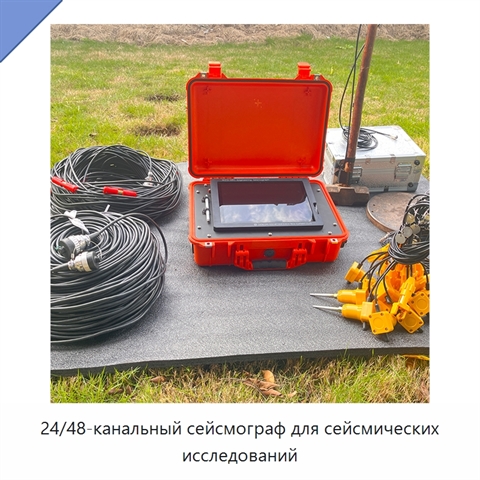

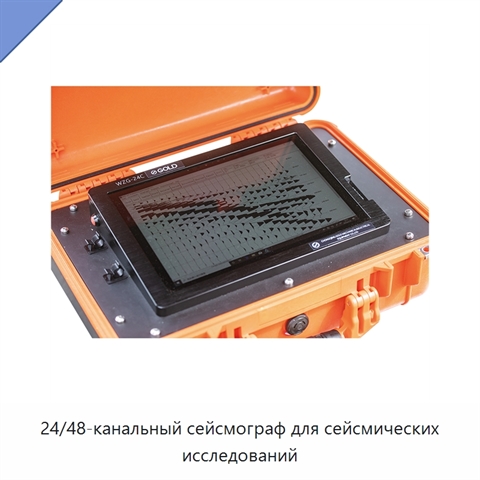

24/48-канальный сейсмограф для сейсмических исследований

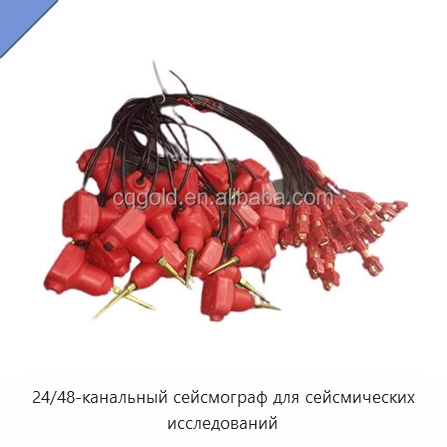

Сейсмограф собирает сейсмические данные при исследовании глубин от нескольких метров до сотен метров. Функция задержки позволяет получать данные от более глубоких формаций и увеличивать глубину анализа. Для обычных измерений доступны частоты дискретизации 10, 25, 50, 100, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс; для микросейсмических исследований предусмотрен диапазон от 1 до 200 мс. Количество отсчётных станций может составлять 1024, 2048, 4096, 8192 или 16384. Аналого-цифровой преобразователь имеет разрядность 24 бита, накопление и усиление сигнала выполняются с разрядностью 32 бита. Динамический диапазон равен 144 дБ, полоса частот составляет 0,1–4000 Гц, уровень шума — 1 мкВ во всечастотном режиме. Согласованность амплитуды составляет ±0,2 %, фазы — ±0,01 мс, искажения — ±0,05 %. Временная задержка регулируется в диапазоне 0–9999 мс, входное сопротивление составляет 20 кОм, подавление перекрёстных помех — не менее 90 дБ. Фильтр нижних частот реализован программно, крутизна фильтра верхних частот составляет 72 дБ на удвоение частоты, ослабление фильтра подавления 50 Гц — 40 дБ. В состав комплекта входят сейсмический кабель длиной 5 или 10 м, геофон для пассивной и активной сейсмической съёмки, пусковой кабель с удлинителем и сейсмический источник. Планшетный компьютер оснащён памятью не менее 4 ГБ, твердотельным накопителем не менее 64 ГБ, ярким жидкокристаллическим экраном диагональю 12 дюймов с разрешением 2160 × 1440 и поддержкой мультитач. Батарея планшета рассчитана на 7 часов непрерывной работы, внутренняя литиевая батарея — на 18 часов. Рабочая температура составляет 0–50 °С при относительной влажности 90 %, температура хранения — от −20 до +60 °С. Масса составляет 12,3 или 12,8 кг, габариты — 47 × 35,7 × 17,6 см.
