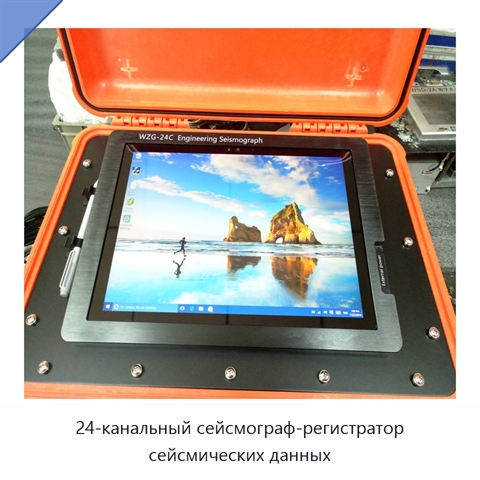

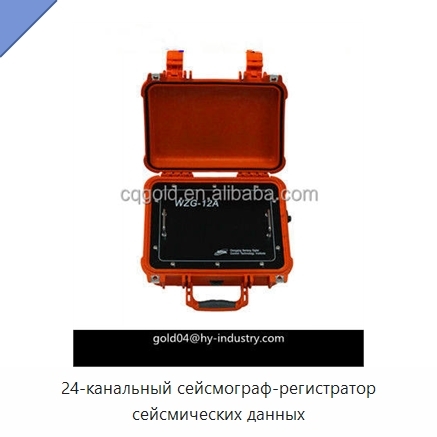

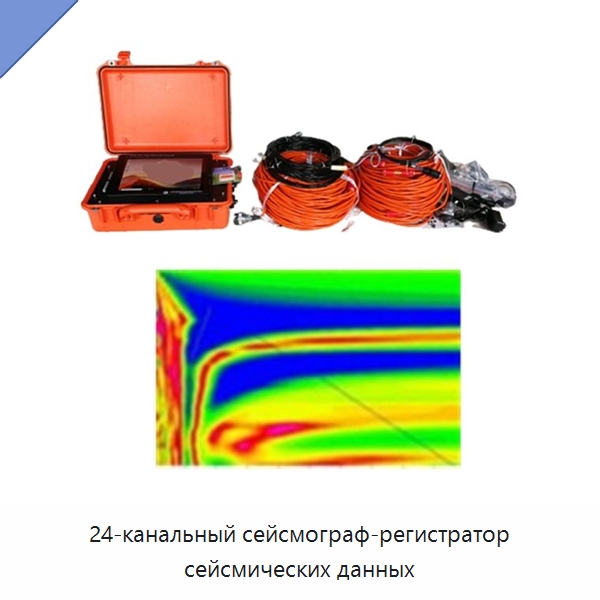

24-канальный сейсмограф-регистратор сейсмических данных

Сейсмограф-регистратор предназначен для сбора и регистрации сейсмических данных. Для работы с прибором необходим промышленный компьютер или ноутбук, который используется для сбора данных и обмена с основным блоком через порт универсальной последовательной шины. Встроенный перезаряжаемый аккумулятор обеспечивает непрерывную работу в течение восьми часов. В качестве сейсмического источника могут использоваться удар молотком, электрическая искра или взрыв. Доступны станции выборки на 1024, 2048, 4096, 8192 и 16384 отсчёта. Частота дискретизации выбирается из значений 10, 25, 50, 100, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс; для микросейсмической съёмки предусмотрен выбираемый диапазон 1–200 мс. Аналого-цифровое преобразование выполняется с разрядностью 24 бита, накопление и усиление сигнала — с разрядностью 32 бита. Динамический диапазон составляет 144 дБ, полоса пропускания — 0,1–4000 Гц, уровень шума во всём частотном диапазоне — 1 мкВ. Согласованность амплитуды равна ±0,2 %, фазовая согласованность — ±0,01 мс, диапазон задержки — 0–9999 мс. Компьютерная часть включает диск объёмом не менее 40 ГБ, дисплей с разрешением 800 × 600, планшет для ввода китайских иероглифов, малую клавиатуру и фотоэлектрическую мышь. Предусмотрены два последовательных порта, один параллельный порт, два порта универсальной последовательной шины, порт мыши и порт клавиатуры. Флеш-память имеет объём 32 МБ. Рабочая температура составляет от −10 до +50 градусов Цельсия при относительной влажности 90 %, температура хранения — от −20 до +60 градусов Цельсия. Питание — постоянный ток 12 В и 4 А; для 48-канальной конфигурации требуется 5,5 А. Размеры прибора — 400 × 310 × 180 мм.
