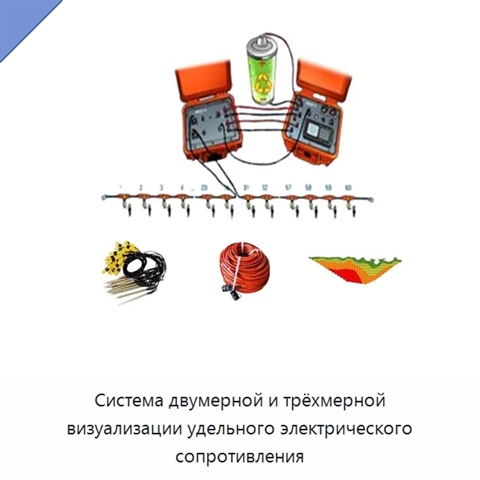

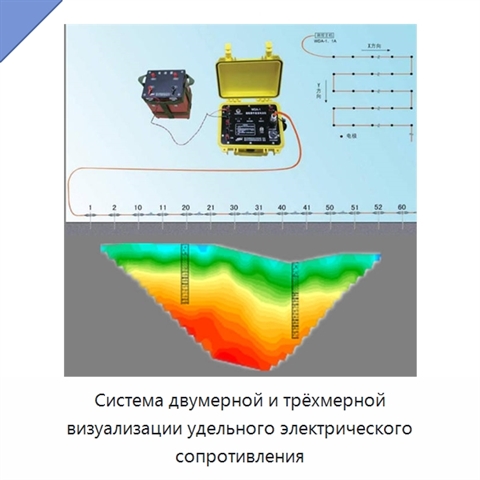

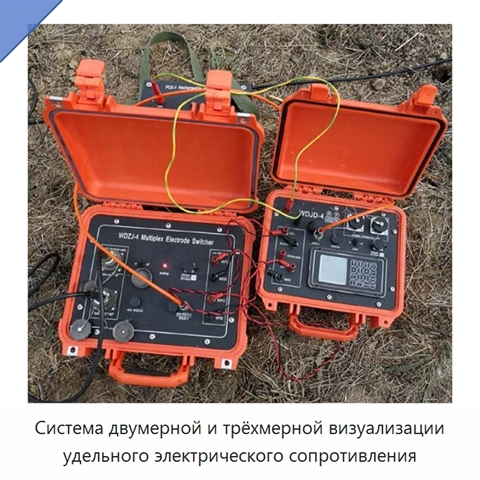

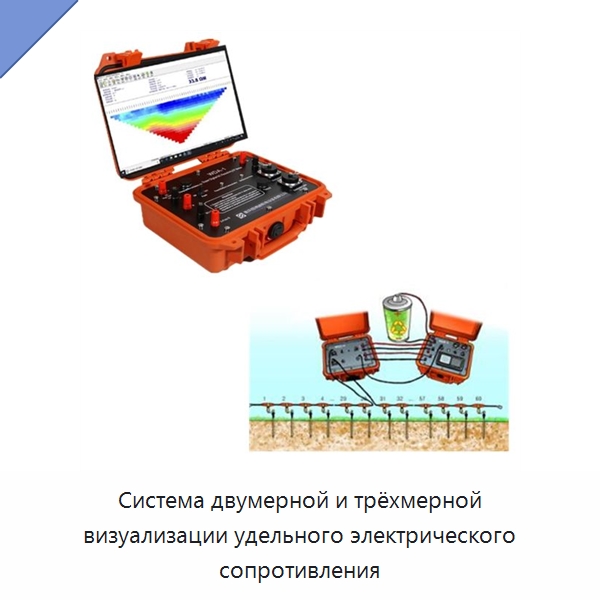

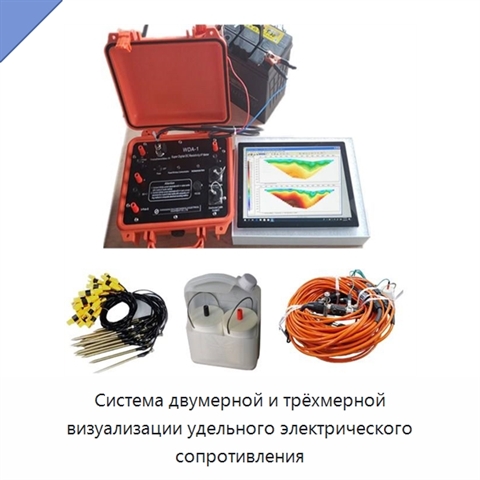

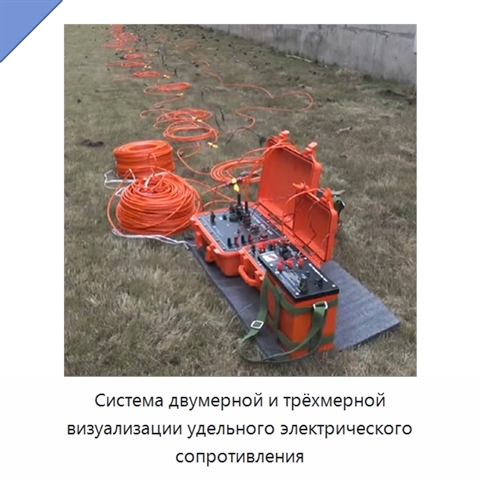

Система двумерной и трёхмерной визуализации удельного электрического сопротивления

Система представляет собой измерительный прибор для определения удельного сопротивления и вызванной поляризации методом постоянного тока. Она оснащена планшетным компьютером, 24-разрядным аналого-цифровым преобразователем и системой управления высокой мощностью. Максимальная мощность питания составляет 7200 Вт при параметрах 1200 В и 6 А. При измерении малых сигналов напряжение может составлять 0,1 мВ, а ток — 0,1 мА; точность измерения достигает 1%. Диапазон компенсации собственного потенциала составляет ±10 В. Приёмная цепь защищена от переходного перенапряжения, а передающая цепь — от перенапряжения, сверхтока, обрыва цепи и обратного подключения. Прибор измеряет напряжение, ток, кажущееся удельное сопротивление, собственный потенциал, коэффициент металличности, время полураспада, степень затухания, отношение вызванной поляризации и отклонение. К системе можно подключить 60 электродов, а в опциональном исполнении — 120. Встроенный литиевый аккумулятор обеспечивает 25 часов непрерывной работы. Рабочая температура прибора составляет от -10 до 50 °C. Многоканальный кабель имеет полиуретановое покрытие, диаметр 7,4 мм, десять отводов с шагом 5 или 10 м и двустороннюю связь; максимальные рабочие значения составляют 1000 В и 4 А, а изоляция между любыми двумя отводами — не менее 1000 МОм при 2500 В. Размер прибора — 270 × 246 × 175 мм.
