Система 2D электротомографии для подповерхностных геофизических исследований

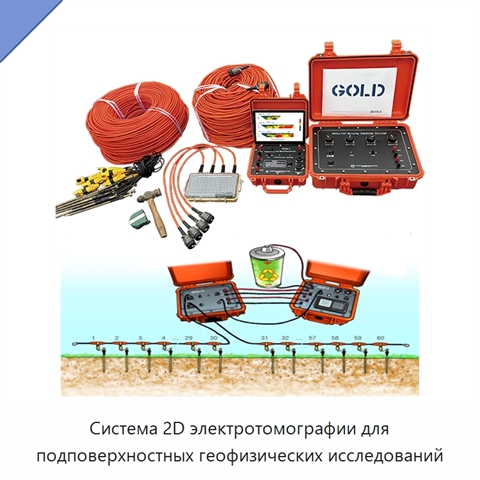

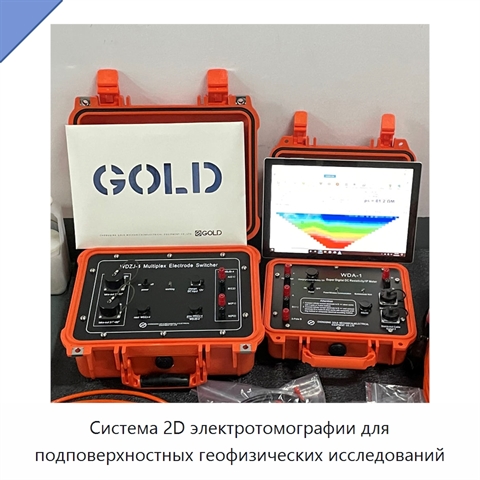

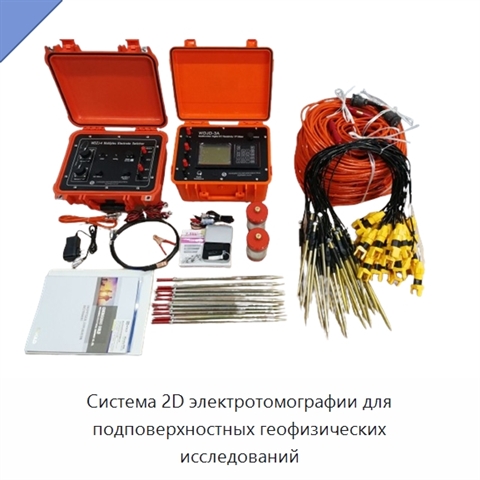

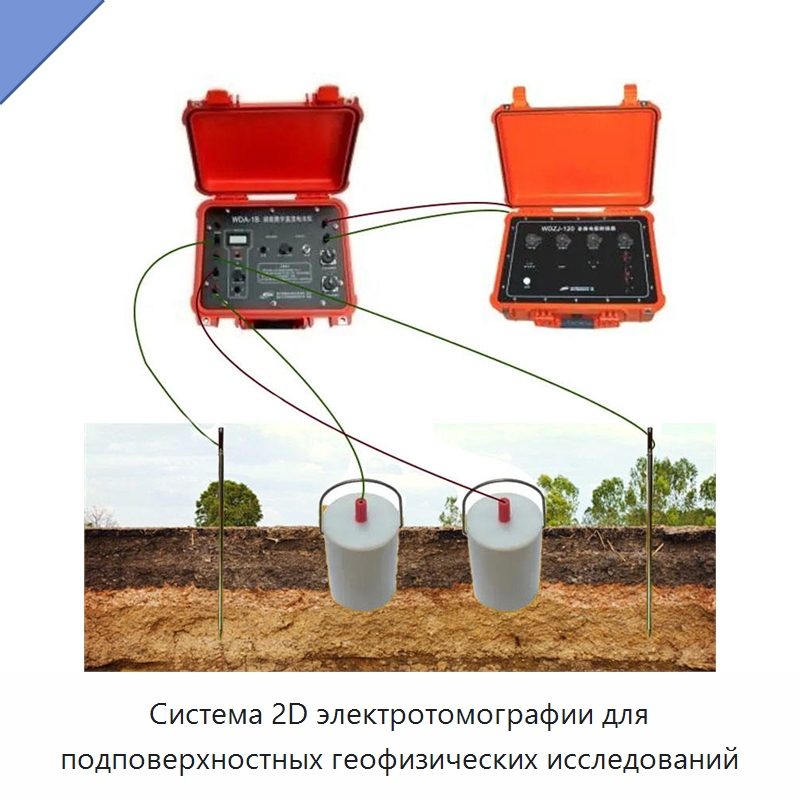

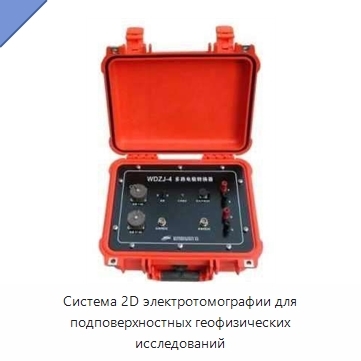

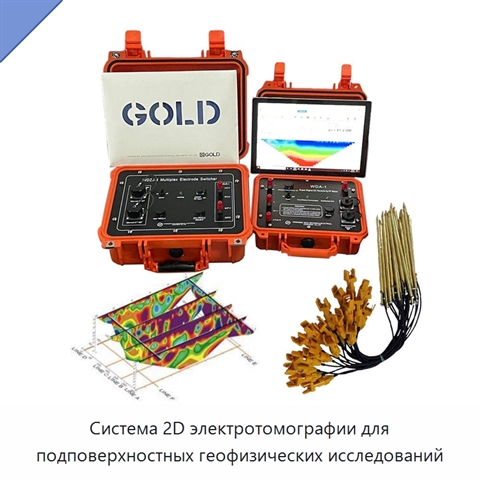

Система состоит из многофункционального цифрового прибора постоянного тока с измерением вызванной поляризации, многоканального преобразователя электродов, кабелей и электродов. Измерительно-управляющий прибор поддерживает централизованные и распределённые измерения удельного электрического сопротивления и вызванной поляризации. Передающая часть имеет мощность 6600 Вт, напряжение питания ±1100 В и ток ±6 А; длительность сигнала выбирается в диапазоне от 1 до 60 секунд. Измерительный канал напряжения рассчитан на ±24 В, имеет входное сопротивление не менее 50 МОм, погрешность ±0,4 % ±1 единица и 24-разрядное аналого-цифровое преобразование. Токовый канал рассчитан на 6 А. Подавление помех частотой 50 Гц превышает 80 дБ. Компенсация естественного потенциала, дрейфа и поляризации электродов выполняется автоматически в диапазоне до ±10 В. Память хранит более 5 000 000 наборов измерений, а данные экспортируются через USB. Встроенный литиевый аккумулятор обеспечивает непрерывную работу прибора более 30 часов, преобразователя — более 25 часов. Несколько преобразователей можно соединять последовательно для увеличения числа электродов. Герметичный корпус защищён от влаги и пыли.
