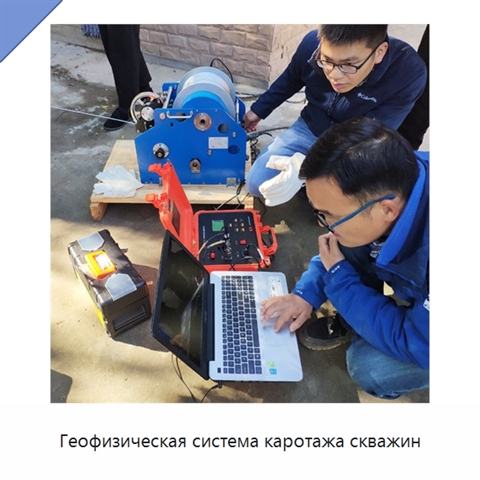

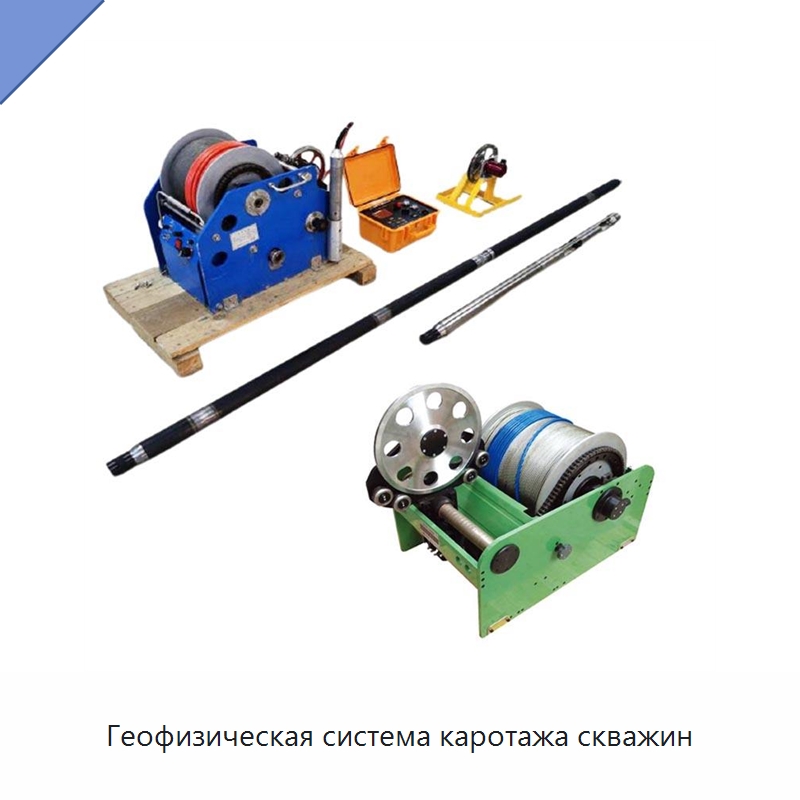

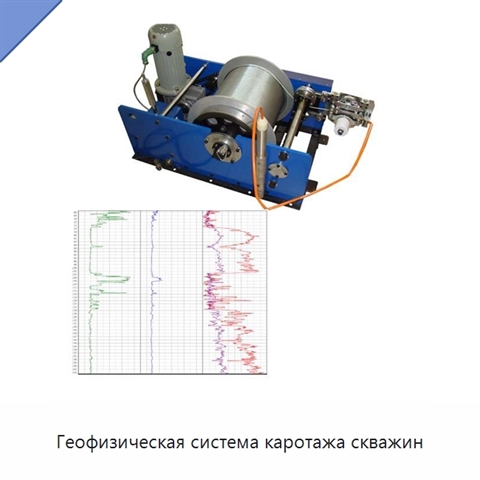

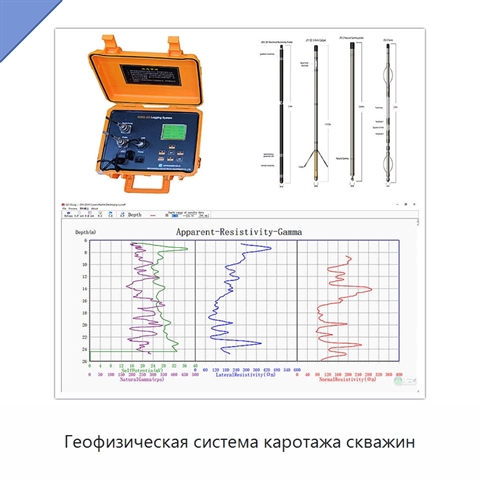

Геофизическая система каротажа скважин

Встроенная цифровая система управления каротажем предназначена для сбора, цифровой обработки и передачи данных от подземных зондов при исследовании скважин. Аппаратная и программная части построены по стандартизированной модульной схеме, охватывающей зонд, наземный блок, измерение и передачу сигналов. Унификация облегчает эксплуатацию и техническое обслуживание, а комплектующие являются универсальными и допускают расширение системы. Сигналы подземного зонда преобразуются аналого-цифровым способом, кодируются и передаются на поверхность по двунаправленному каналу; система также корректирует кодовые ошибки, повышая устойчивость передачи к помехам. При снижении скорости каротажа увеличивается объём передискретизации, благодаря чему поддерживаются цифровая фильтрация, повышение пространственного разрешения и выделение полезной информации о пласте. Оборудование способно измерять более 20 параметров. Подземный зонд выполнен из нержавеющей стали; его диаметр составляет около 40 или 50 мм, длина — 1000-1500 мм. Он рассчитан на воздействие давления воды 20-40 МПа при температуре 70-90 °C. Для специальных исполнений предусмотрена стойкость к 60 МПа и температуре 120 °C. Рабочая среда системы допускает температуру от -20 до 45 °C и относительную влажность не более 90% при 45 °C. Подземный выходной сигнал имеет биполярное кодирование, уровень его обнаружения составляет от ±0,5 до ±12 В. Программное обеспечение поддерживает произвольный интервал выборки от 1 до 1000 см, автоматическое совмещение глубины по нескольким параметрам и наложение до 10 параметров. При обработке доступны перемещение кривых, удаление аномалий, сглаживание, изменение порядка, сегментация и расчёты; для профиля выполняются интерпретация и автоматическое формирование названия пласта, его мощности и глубины подошвы. Предусмотрены зонды для регистрации кажущегося сопротивления, естественной гамма-активности, собственного потенциала, IP, температуры, уровня и расхода воды, магнитного поля по трём компонентам, магнитной восприимчивости, времени пробега, диаметра, плотности и пористости.
