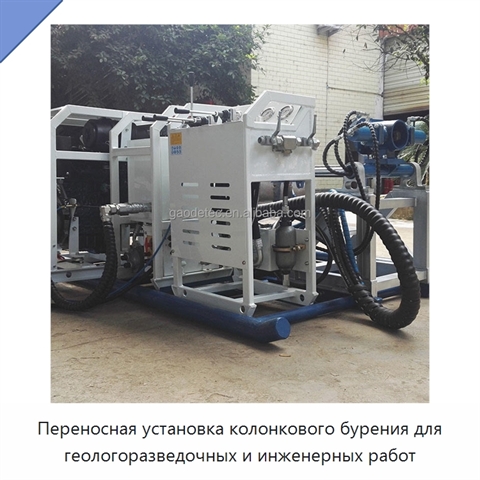

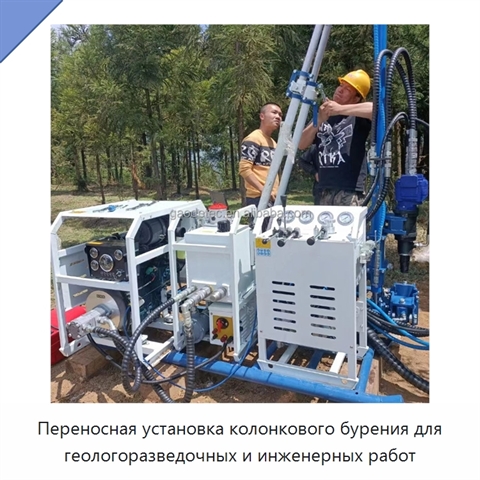

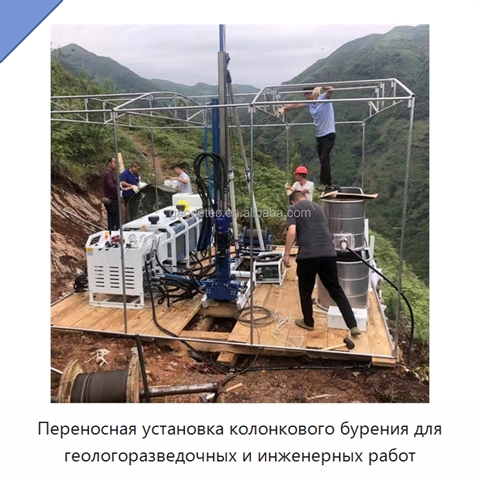

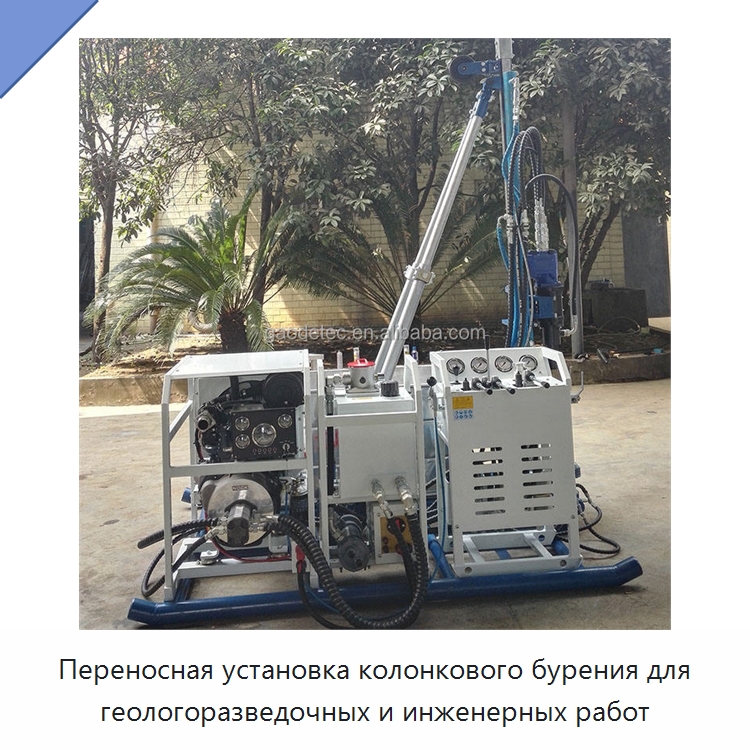

Переносная установка колонкового бурения для геологоразведочных и инженерных работ

Переносная установка колонкового бурения выполнена по модульной схеме и предназначена для бурения с извлечением керна канатным способом. Конструкцию можно монтировать, разбирать и перемещать по рабочей площадке; масса отдельного модуля достигает 170 кг. В конструкции широко применяется авиационный алюминиевый сплав. Частота вращения буровой головки плавно регулируется в диапазоне 50–1300 об/мин, максимальный крутящий момент составляет 1243 Н·м. Угол подачи регулируется от 0 до 90°, ход цилиндра равен 1,8 м. Усилие подъёма при одинарной и двойной схеме составляет соответственно 4 и 8 т, а усилие подачи — 2,1 и 4,2 т. Максимальное давление гидросистемы достигает 21 МПа, объём бака составляет 30 л. Гидросистема включает сдвоенный насос, многоканальную индикацию давления, встроенную рабочую платформу управления и водяное охлаждение. Максимальный расход бурового раствора составляет 120 л/мин при давлении до 2 МПа. Зажим предотвращает проскальзывание бурильной трубы и рассчитан на диаметр до 114 мм. Лебёдка оснащена канатом диаметром 5 мм и имеет канатоёмкость 500 м; её подъёмное усилие составляет 10 кН, а максимальная скорость подачи — 150 м/мин. Для трёх вариантов бурильных труб глубина бурения составляет 80, 220 и 300 м, диаметр скважины — 96, 76 и 60 мм, а диаметр керна — 71, 56 и 42 мм соответственно. Установка применяется при геологоразведочных работах, инженерных изысканиях для железных дорог, водопонижении котлованов, устройстве микробуронабивных свай и геотермальных скважин, а также при статическом зондировании усилием 5 т и динамическом конусном зондировании.
