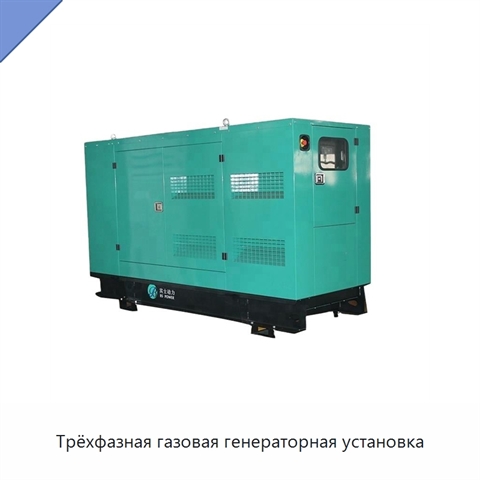

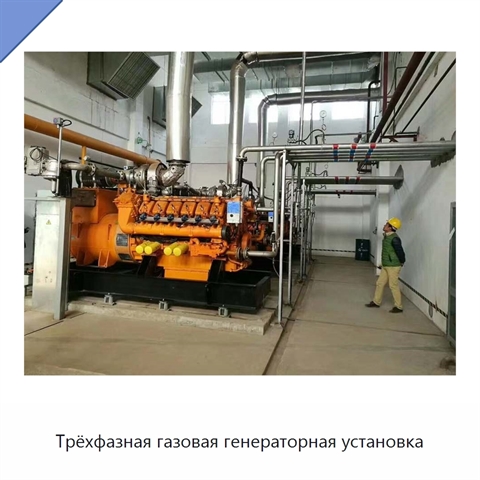

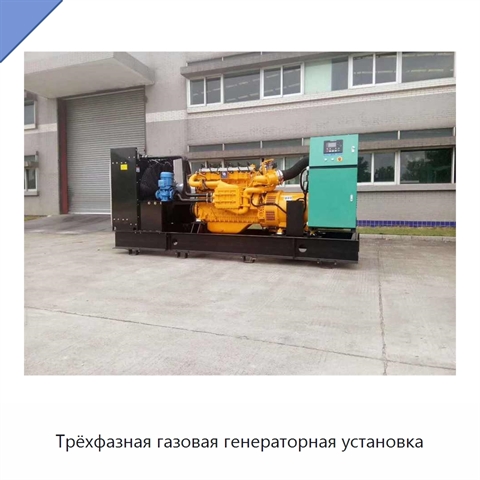

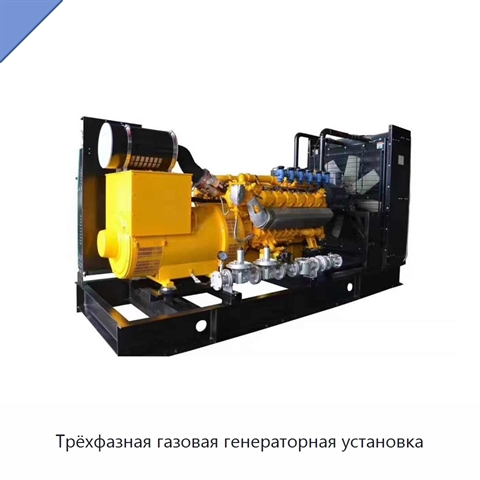

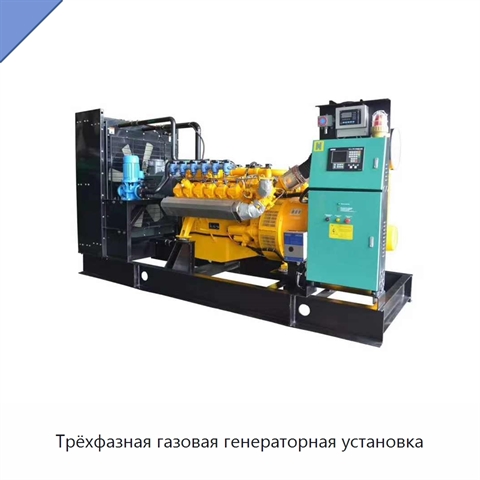

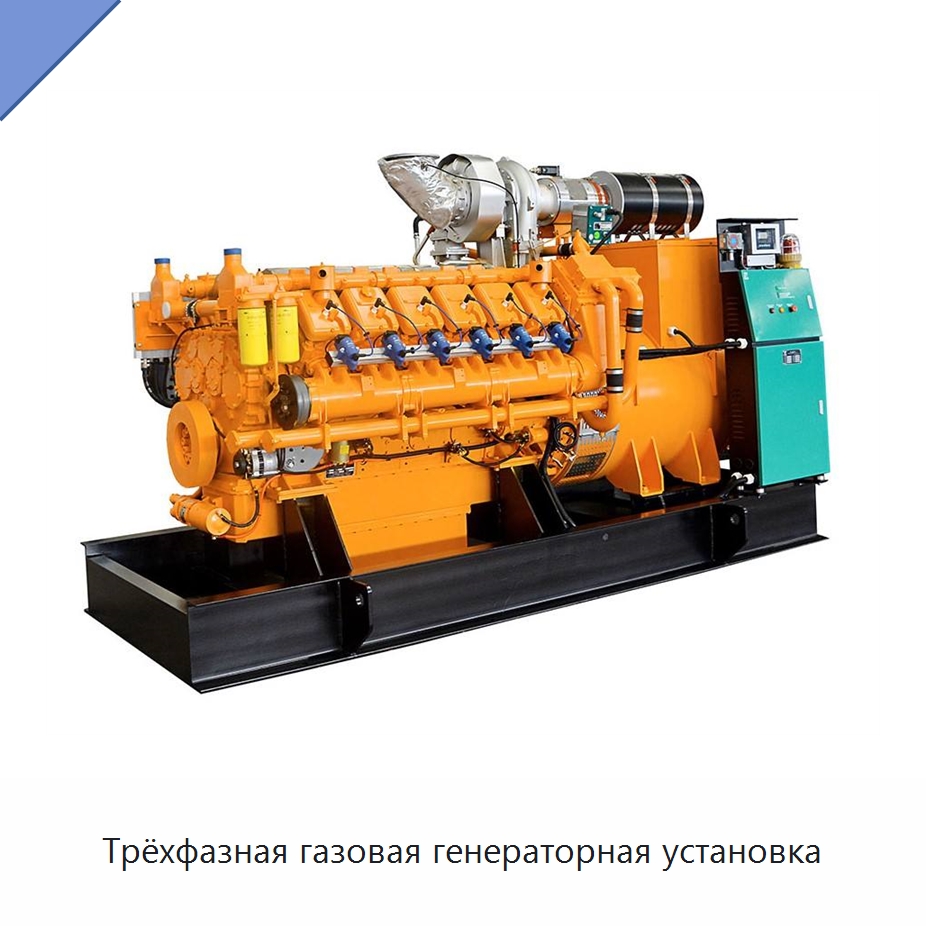

Трёхфазная газовая генераторная установка

Трёхфазная газовая генераторная установка имеет непрерывную мощность 30 кВт и полную мощность 38 кВА. Номинальное напряжение составляет 400 В, частота — 50 Гц, электрический КПД — 34 %, тепловой — 47,7 %, общий — 81,7 %. Двигатель оснащён четырьмя вертикальными рядными цилиндрами, работает по четырёхтактному циклу с искровым зажиганием, имеет турбонаддув и промежуточное охлаждение по схеме воздух–вода. Рабочий объём двигателя равен 3,9 л, диаметр цилиндра и ход поршня — 102 × 120 мм, степень сжатия — 11,5:1. Расход смазочного масла составляет 1,0 г/(кВт·ч), вместимость масла — 14,2–12,3 л, общая вместимость охлаждающей жидкости — 9,9 л, температура выхлопа после турбонаддува — 560 °C. Требования к газу включают содержание сероводорода не более 200 частей на миллион, воды не более 20 %, размер твёрдых частиц не более 5 мкм, содержание метана не менее 50 % и давление 5–25 кПа. Альтернатор выполнен по бесщёточной схеме с самовозбуждением, имеет медные обмотки, изоляцию класса H, воздушное охлаждение, один подшипник и гибкий диск. Его КПД составляет 87,2 %, регулирование напряжения — ±1 %, степень защиты — IP21/IP23; шаг обмотки статора — 2/3. Панель управления поддерживает электронный блок управления двигателем, встроенный программируемый логический контроллер, журнал рабочих параметров, дистанционный контроль и функцию управления соотношением воздуха и топлива для газовых двигателей с обеднённой смесью; для этой функции требуется дополнительный аппаратный ключ. Габариты установки составляют 1750 × 700 × 1100 мм, масса нетто — 900 кг, уровень шума — не более 70 дБ на расстоянии 1 м.
