Артикул: 505-709
Модель: РАГ-89(7Н)
Секция: Дополнительная

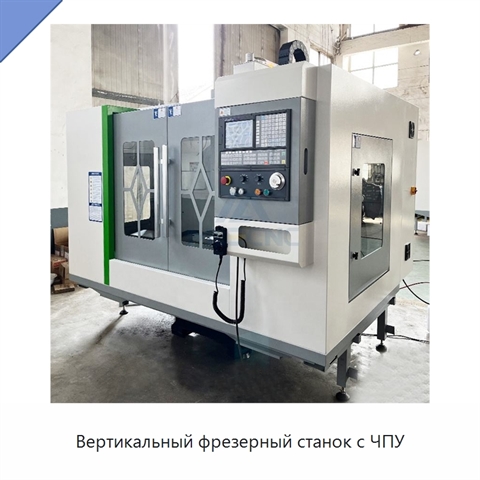

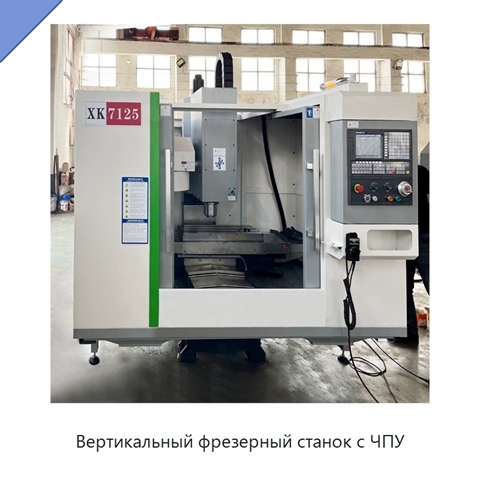

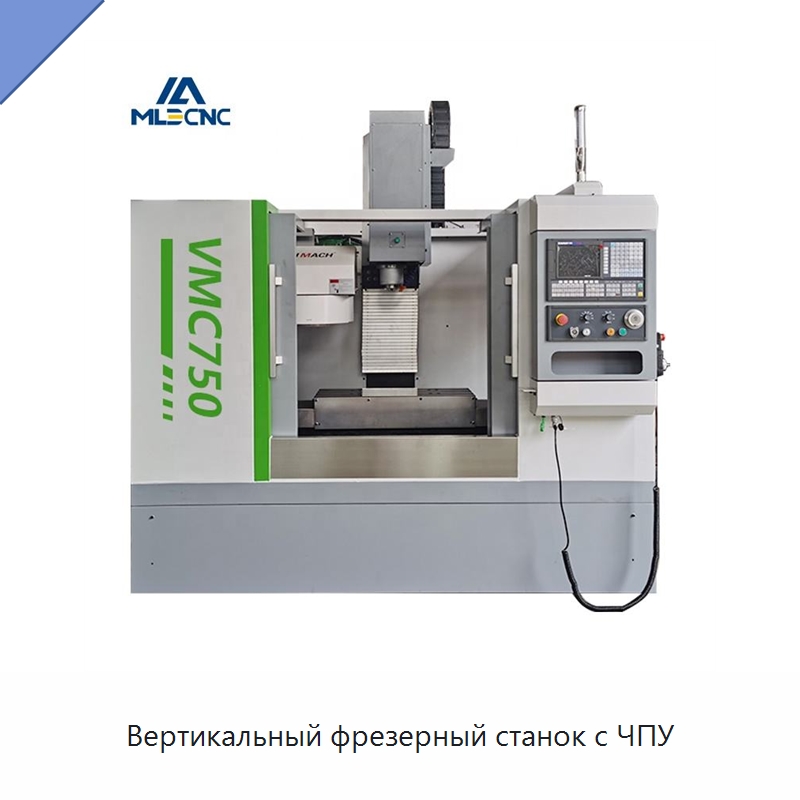

Вертикальный фрезерный станок с ЧПУ
Вертикальный фрезерный станок с ЧПУ оснащен шпиндельным узлом с максимальной частотой вращения 8000 об/мин и главным двигателем мощностью 5,5 кВт. Система автоматической смены инструмента рассчитана на 16 инструментов. Охлаждение выполняется насосом с высоким расходом и высоким напором, обеспечивающим подачу охлаждающей жидкости при высокоскоростной работе. Станок имеет линейные направляющие, шариковую винтовую передачу, рабочую лампу, автоматическую систему централизованной смазки и полностью закрытое защитное ограждение. Контроллер ЧПУ входит в стандартную комплектацию. Дополнительно предусмотрены рычажная система автоматической смены инструмента, автоматический конвейер для стружки, четвертая и пятая оси, масляное охлаждение шпинделя и измерительный щуп для заготовки и инструмента. Размеры рабочего стола в исполнениях составляют 800 на 300, 800 на 400 или 900 на 450 мм, а максимальная нагрузка равна 300, 400 или 450 кг. Стол оснащен тремя Т-образными пазами: ширина и шаг составляют 16 и 90 мм либо 18 и 120 мм. Быстрое перемещение по трем координатам выполняется со скоростью 24, 24 и 20 м/мин, скорость рабочей подачи составляет от 1 до 10000 мм/мин. Расстояние от оси шпинделя до поверхности колонны равно 410, 469 или 520 мм; расстояние от торца шпинделя до поверхности стола составляет 100–550, 100–600 или 130–630 мм. Максимальный диаметр инструмента равен 90 мм, максимальная масса инструмента — 8 кг. Масса станка в исполнениях составляет 3000, 3800 или 4000 кг.
Задать вопрос Искать на Baidu
Какую задачу решает вертикальный фрезерный станок
Вертикальный фрезерный станок с ЧПУ используют для фрезерной обработки заготовок со сменой инструмента и подачей охлаждающей жидкости в зону обработки.
Характеристики РАГ-89(7Н)
Модель (по базе 91Т)РАГ-89(7Н)
Точность позиционирования±0.0075
Повторяемость (x/y/z) (мм)±0.005
Перемещение стола по оси X (мм)650, 600
Перемещение стола по оси Y (мм)400, 360
Перемещение стола по оси Z (мм)500, 460
Типвертикальный
Вертикальный фрезерный станок - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации РАГ-89(7Н) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации РАГ-89(7Н) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 06.10.26
Производитель и характеристики проверены.
Люди, которые искали Вертикальный фрезерный станок, также смотрели:
+2 фотоПромышленная дизельная генераторная установка 500 кВт, 600 В, 50/60 Гц, 1800 об/мин, с водяным охлаждением и автоматическим запуском
Модель: ЯНП-42(7П)
Конструкция установки трёхфазная, четырёхпроводная, открытая и малошумная. Установка оснащена автоматическим переключателем резерва и контроллером.

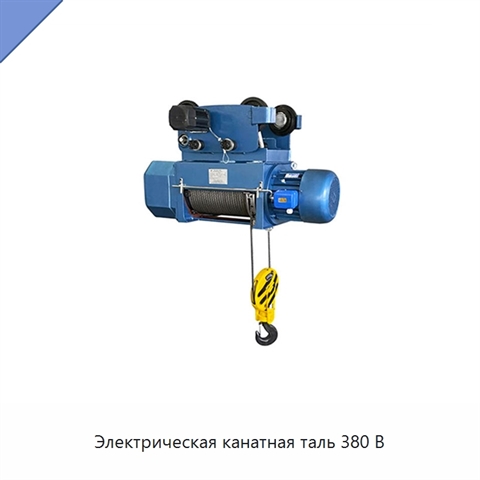

+5 фотоЭлектрическая канатная таль 380 В
Модель: АТУ-54(7В)
Канатная таль выполнена из стали и оснащена стальным канатом диаметром 10 мм. Доступны варианты скорости подъёма 10 м/мин и 8 м/мин, а также грузоподъёмности 10 т, 6 т, 0,5 т, 1 т, 2 т и 3 т.

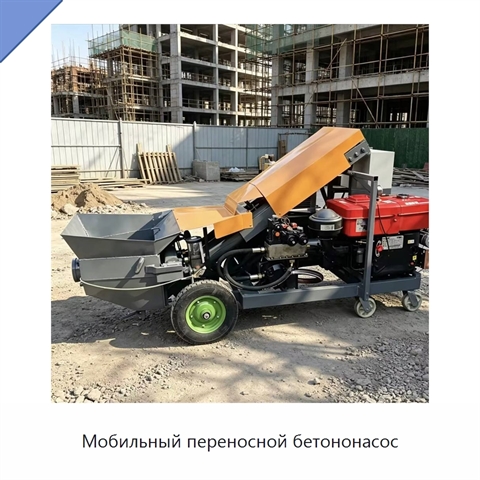

Мобильный переносной бетононасос
