Артикул: 141-114 Модель: ВЭЖ-81(1Д) Секция: Дополнительная

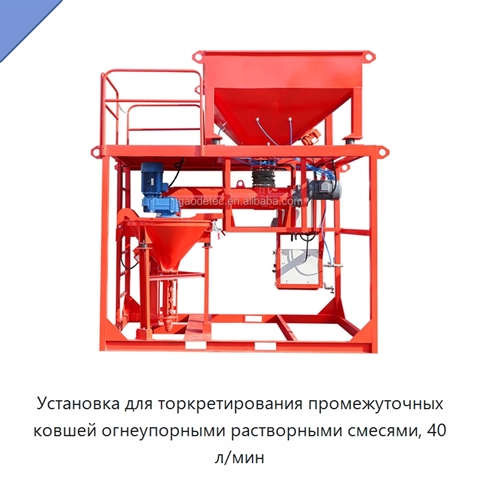

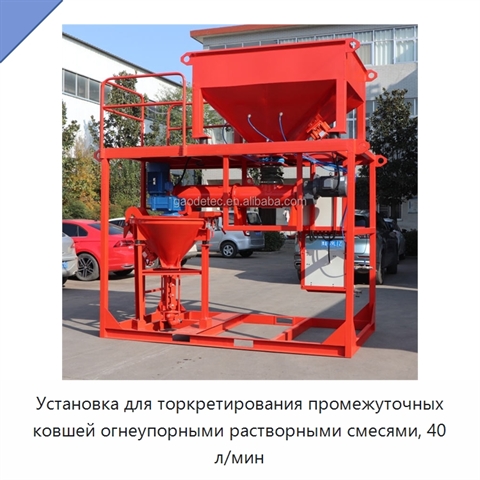

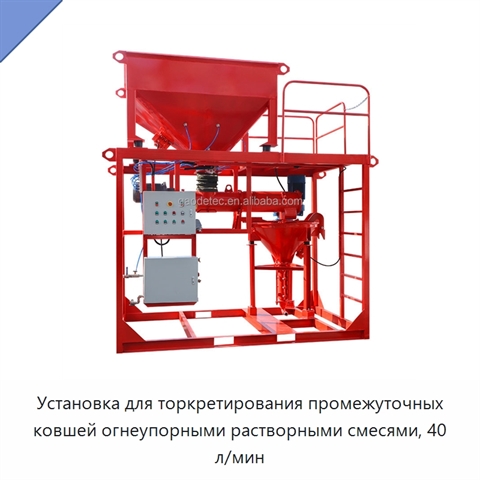

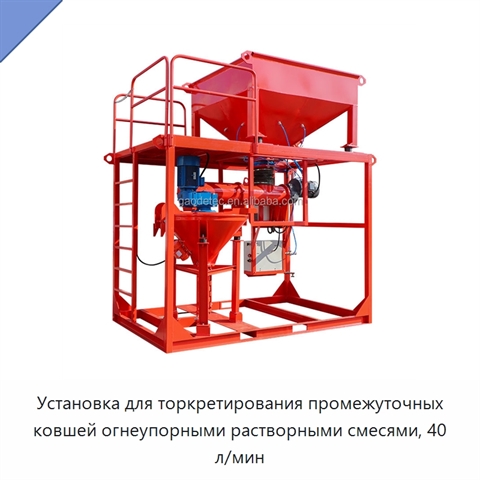

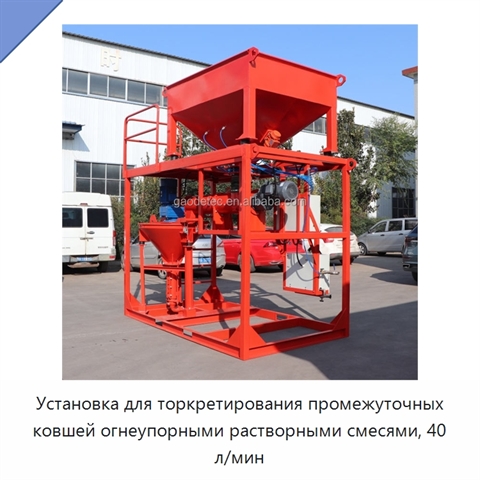

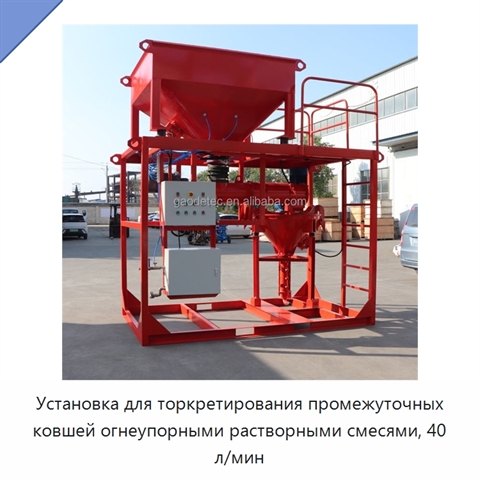

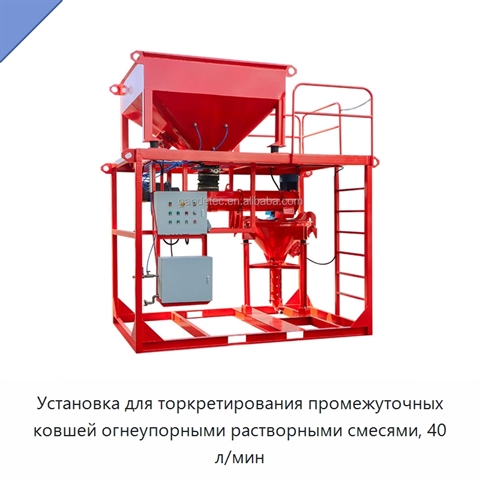

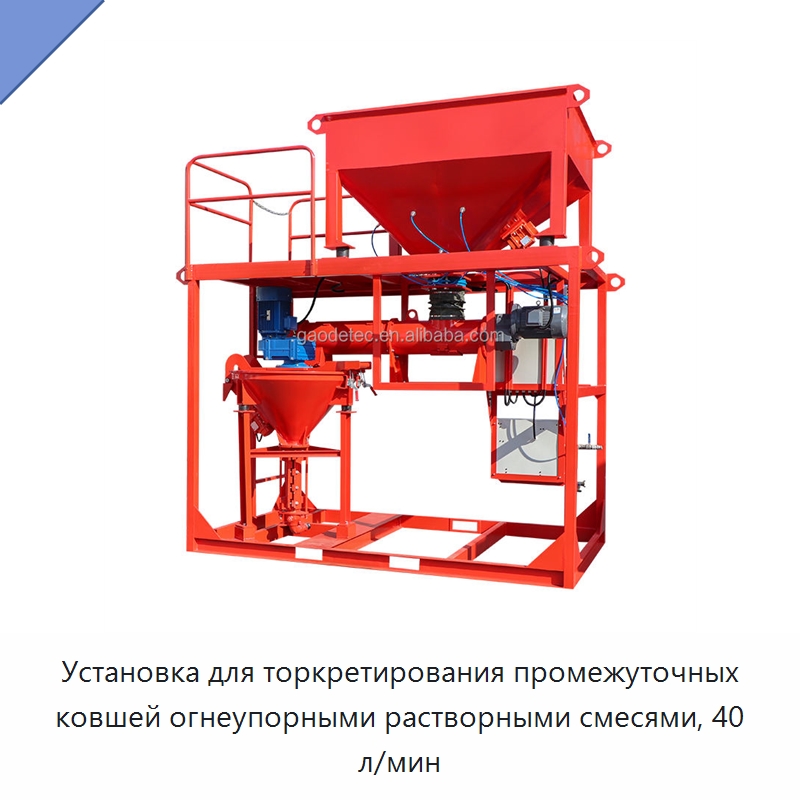

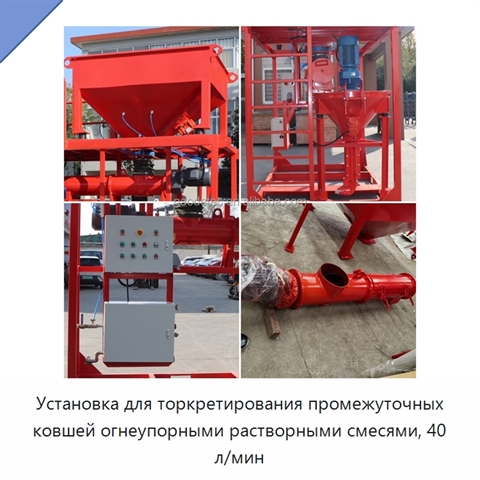

Установка для торкретирования промежуточных ковшей огнеупорными растворными смесями, 40 л/мин

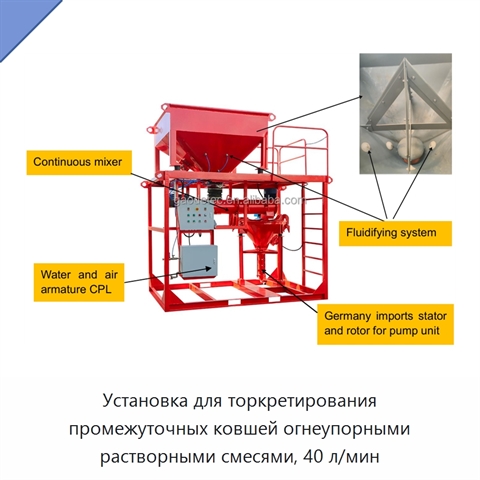

Установка объединяет узел непрерывного смешивания, насосный узел и распылительный узел. Она предназначена для нанесения огнеупорных растворных масс при ремонте футеровки промежуточных ковшей на металлургических предприятиях с установками непрерывной разливки. Полезный объём загрузочного бункера составляет 1,5 м³, производительность смешивания и насоса — по 40 л/мин. Смеситель диаметром 250 мм работает совместно с вертикальным шнековым растворонасосом. Мощность двигателя смесителя — 5,5 кВт, двигателя насоса — 7,5 кВт. Рабочее давление подачи составляет 20 бар, максимальное — 40 бар. Максимальная дальность подачи по горизонтали — 40 м, высота — 20 м. Максимальный размер заполнителя — 6 мм. Для распыления требуется сжатый воздух с расходом 300 л/мин. Необходимое давление в водяной линии — 3 бар, в воздушной — 6 бар. Рабочее напряжение — 380 В, частота — 50 Гц, подключение — трёхфазное. Габаритные размеры составляют 3000 (Д) × 1780 (Ш) × 3250 (В) мм, масса — 1635 кг. Сухая предварительно смешанная масса поступает из биг-бэгов в загрузочный бункер. Система флюидизации с вибратором поддерживает равномерное перемещение сухого материала к непрерывному смесителю. Регулируемая подача воды обеспечивает контролируемое соотношение воды и материала, после чего образуется однородная распыляемая смесь постоянной консистенции. Влажный раствор поступает в воронкообразный бункер насоса. Вибратор и транспортирующий вал направляют смесь к всасывающему отверстию, а насос перемещает огнеупорный материал по стойким к давлению рукавам к распылительному пистолету. Нанесение на внутренние стенки промежуточного ковша выполняется вручную либо полностью автоматически распылительным манипулятором равномерными слоями; процесс регулируется форсункой. В результате формируется бесшовное монолитное покрытие футеровки, при этом во время распыления не поднимается пыль. Стальная рама с лестницей, площадкой и перилами разбирается для транспортировки. Бункер сухого раствора оснащён съёмным резаком для биг-бэгов. Смеситель включает транспортирующую и перемешивающую секции; сменная лопасть изготовлена из износостойкой стали, а водозаливной патрубок снабжён быстроразъёмным соединением. Для бункера влажного раствора доступен опциональный датчик уровня. Пневмогидравлическая арматура включает элементы управления подачей воздуха и воды в непрерывный смеситель. Опциональный водяной бак объёмом 350 л изготовлен из нержавеющей стали 304, оснащён системой нагрева и повышения давления, а также быстроразъёмным соединением. Части установки, контактирующие с влажным огнеупорным раствором, допускают быструю очистку.
Наименование производителя40L/min Tundish Spraying Machine for Modern Steel Mills with Continuous Casting Units to Ensure Undisturbed Operation, 40L/min Tundish Spraying Machine Combined Mixing Unit Pump Unit and Spraying Unit for Steel Mills, 40L/min Tundish Spraying Machine for the Spraying of Refractory-slurry Masses for Tundish-repair in Steel Mills
Задать вопрос Искать на Baidu

Какую задачу решает установка для торкретирования промежуточных ковшей

Установка для торкретирования промежуточных ковшей применяется на металлургических предприятиях с установками непрерывной разливки для ремонта футеровки огнеупорными растворными смесями.
Литье металлов
Торкретирование бетона

Характеристики ВЭЖ-81(1Д)

Модель (по базе 91Т)ВЭЖ-81(1Д)
Расход воздуха300 л/мин
Внутренний диаметр рукава32 мм
Максимальный размер заполнителя6 мм
Максимальная дальность подачи40 м
Мощность(Вт)7,5 кВт
Установка для торкретирования промежуточных ковшей - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ВЭЖ-81(1Д) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Дата последней проверки актуальности информации: 10.08.26

Производитель и технические характеристики подтверждены.
