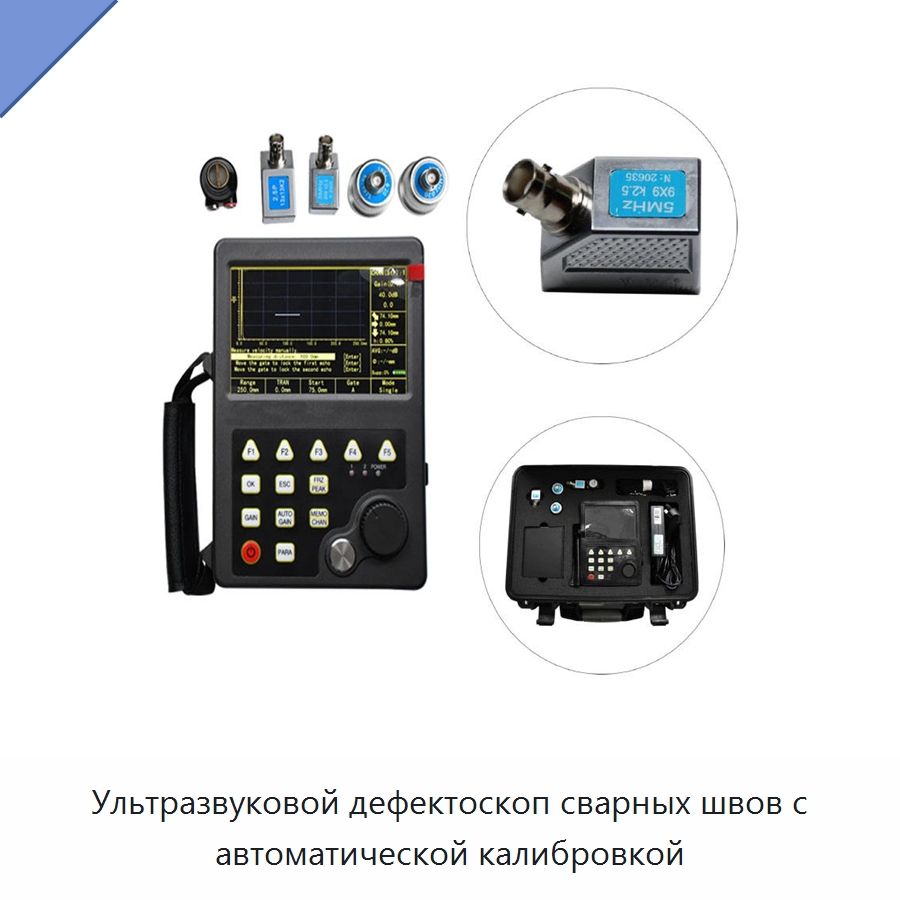

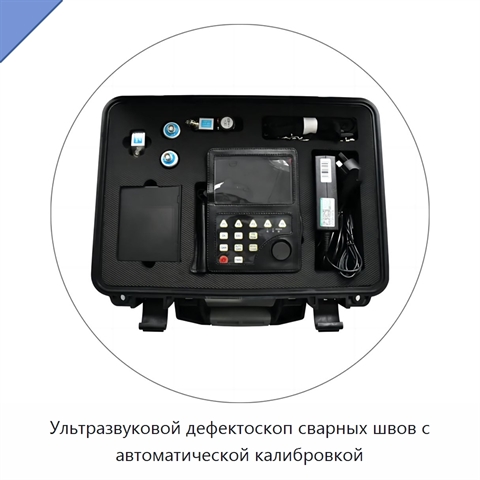

Ультразвуковой дефектоскоп сварных швов с автоматической калибровкой

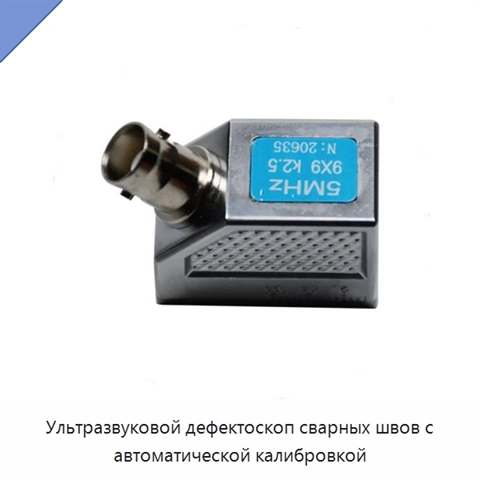

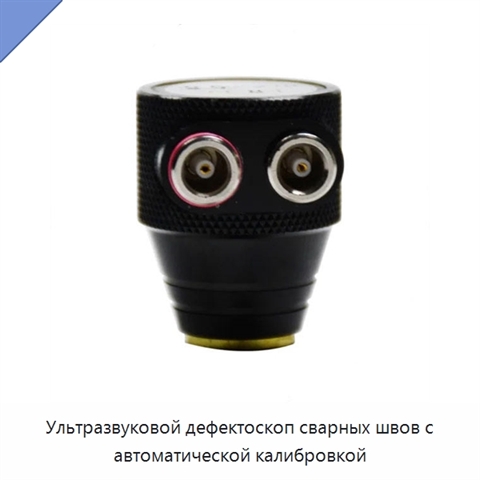

Ультразвуковой дефектоскоп сварных швов передаёт звуковые волны в сварное соединение через преобразователь, который преобразует электрическую энергию в механические колебания. Контактная среда, например гель, облегчает ввод волн в материал. Отражённые сигналы возвращаются к преобразователю, преобразуются в электрическую форму и отображаются на экране. Поддерживаются одно- и двухкристаллические преобразователи с переключением между двумя режимами контроля. Настройки стробов позволяют задавать положение и ширину зоны на экране; предусмотрена сигнализация прихода волны. Доступны режимы отображения угла и значения K. Независимые каналы контроля используют собственные наборы параметров и кривых. Диапазон сканирования имеет градуированные значения от 2,5 до 10 000 мм с шагом настройки 1 мм. Частотный диапазон составляет 0,5–20 МГц. Усиление регулируется от 0 до 120 дБ; доступны шаги 0,2, 1, 2, 4, 6, 8, 10, 20 и 50 дБ. Линейное подавление настраивается от 0 до 80% высоты экрана с шагом 1%; погрешность вертикальной линейности не превышает 3%, а горизонтальной в пределах диапазона сканирования — не превышает 0,2%. Запас чувствительности составляет не менее 62 дБ, динамический диапазон — не менее 32 дБ. Функция воспроизведения открывает сохранённые экранные изображения. Предусмотрены измерение шага, подсчёт эхо-сигналов и передача измерительных данных с параметрами конфигурации на компьютер. Литиевая батарея ёмкостью 5000 мА·ч обеспечивает 10 часов непрерывной работы. Адаптер питания рассчитан на вход 100–240 В, 50–60 Гц и выход 9 В, 1,5 А. Рабочая температура составляет от −10 до 50 °C, относительная влажность — 20–90%.
