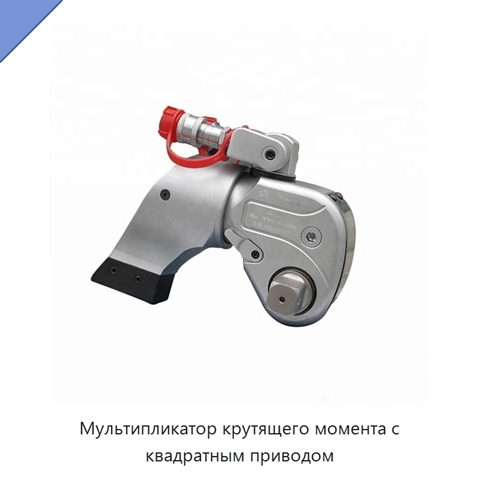

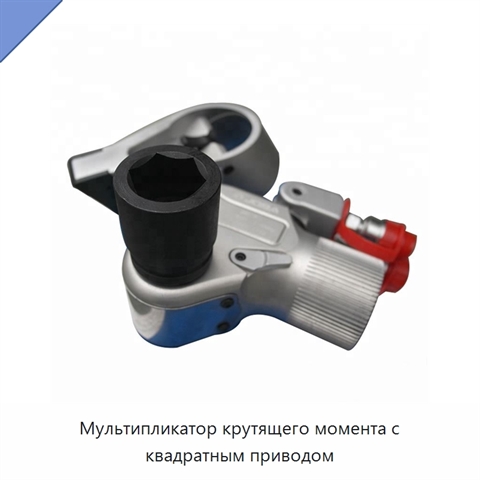

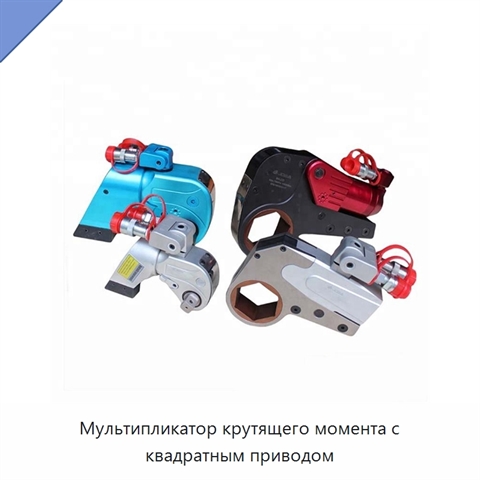

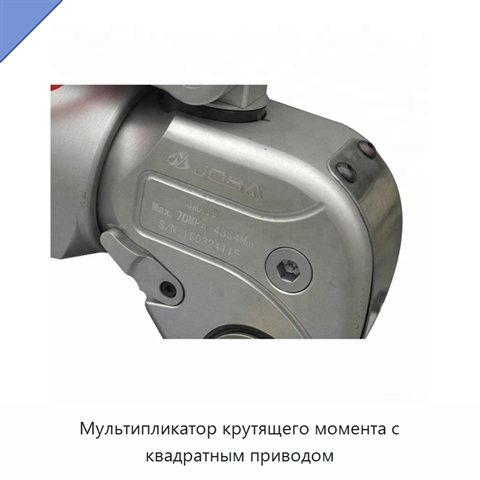

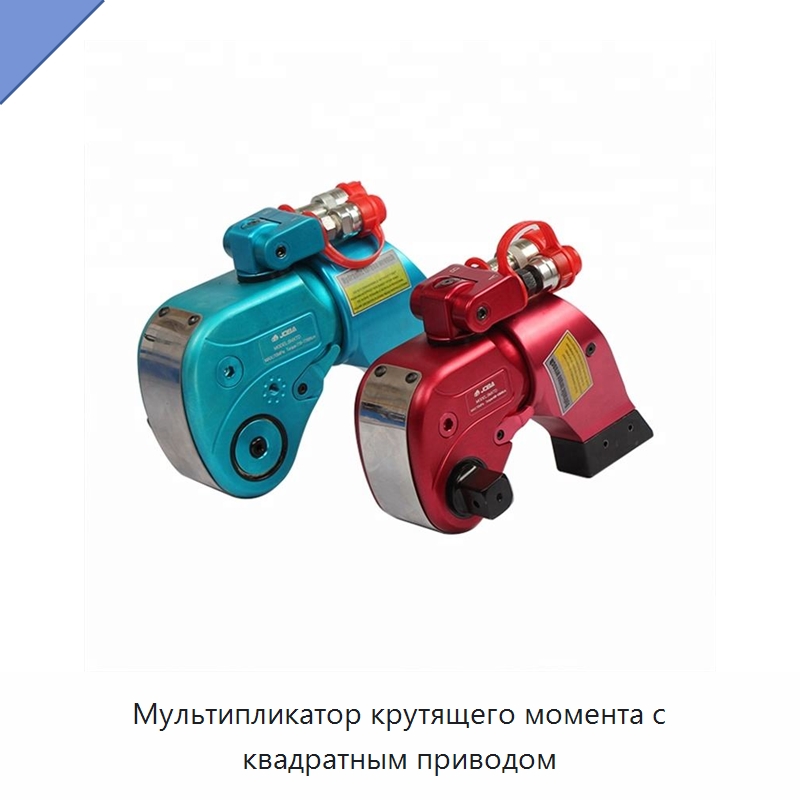

Мультипликатор крутящего момента с квадратным приводом

Для десяти исполнений мультипликатора диапазоны крутящего момента составляют 436–4364, 779–7789, 1072–10715, 1553–15528, 2050–20501, 2617–26171, 3493–34928, 4963–49627, 5912–59123 и 7032–70315 Н·м. Масса соответствующих исполнений в той же последовательности равна 4,8; 8,8; 12; 14,5; 19; 25; 37,5; 44; 63 и 89 кг. Размеры в миллиметрах для этих исполнений составляют: L1 — 168, 207, 226, 250, 281, 304, 331, 390, 412 и 418; L2 — 244, 296, 326, 366, 402, 442, 483, 558, 570 и 596; H1 — 70, 80, 90, 100, 112, 120, 138, 150, 163 и 166; H2 — 90, 124, 133, 143, 165, 183, 202, 219, 229 и 236. Значения H3 равны 125, 152, 170, 186, 208, 226, 250, 282, 288 и 300 мм, а H4 — 165, 193, 211, 227, 249, 267, 291, 323, 332 и 366 мм. Значения R1 составляют 34, 40, 46, 50, 56, 60, 66, 77, 80 и 82 мм, значения R2 — 132, 162, 178, 199, 218, 240, 260, 298, 303 и 325 мм. Размер квадратного привода равен 1″ у первого исполнения, 1-1/2″ у следующих трёх, 2″ у пятого и 2-1/2″ у остальных пяти.

Наименование производителя

50MXTH Multiplying Wrench Torque Multiplier
