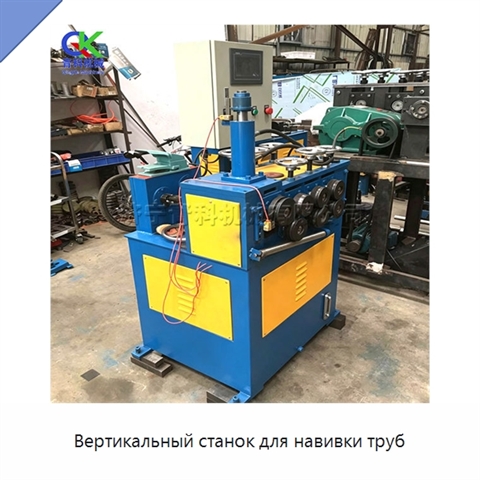

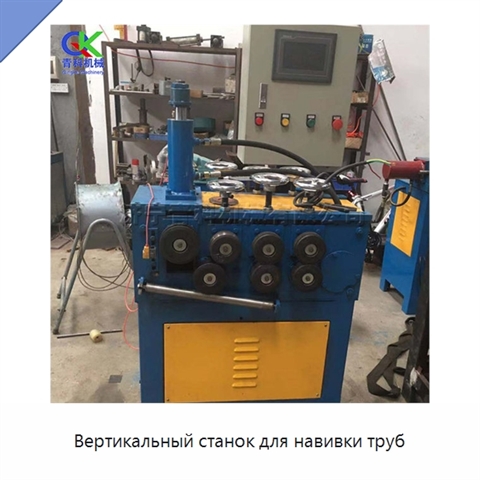

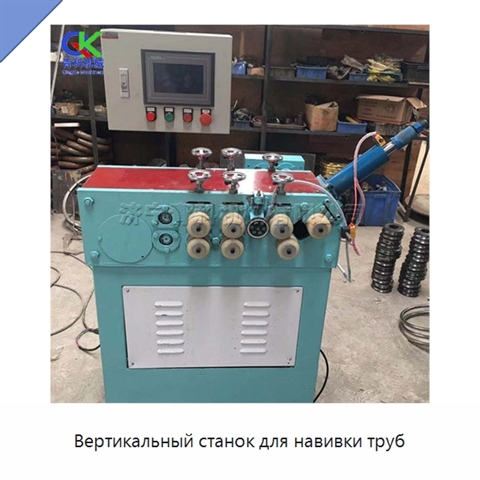

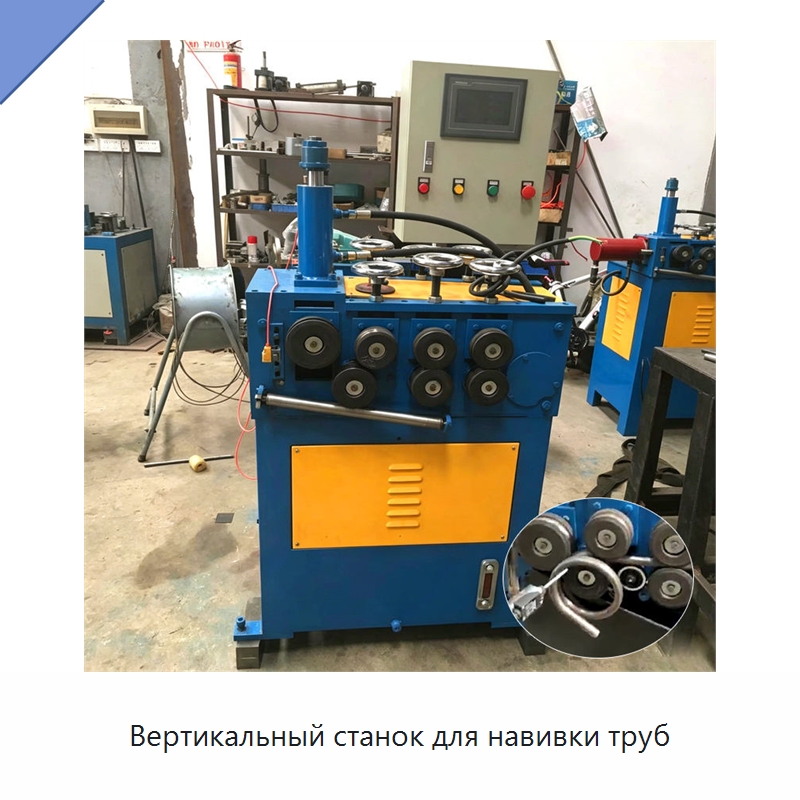

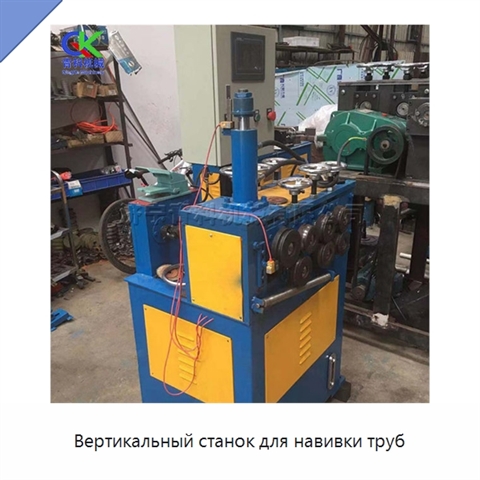

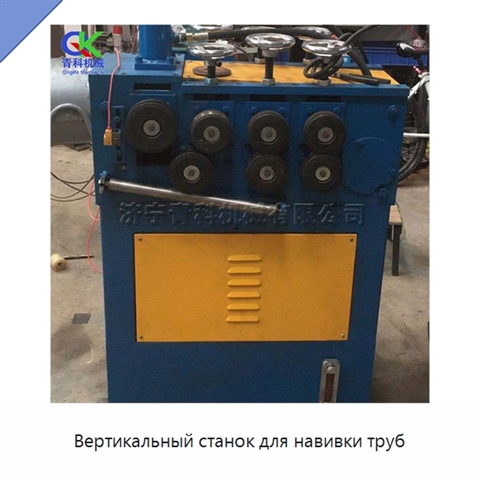

Вертикальный станок для навивки труб

Станок выполняет автоматическую навивку труб с управлением ЧПУ. На сенсорной панели задаются диаметр витка, количество витков и скорость подачи, после чего оборудование непрерывно формирует витки заданного размера с равномерной дугой. Максимальный диаметр обрабатываемой трубы составляет 25 мм, допустимая толщина ее стенки — до 1,5 мм, а минимальный диаметр навивки — 160 мм. Стабильная тяга при подаче снижает риск проскальзывания, скручивания, сплющивания, растрескивания, вмятин и упругого возврата трубы. Синхронная передача через несколько направляющих роликов равномерно поддерживает поверхность заготовки и уменьшает локальную концентрацию давления, помогая предотвратить деформацию и образование складок на тонкостенных трубах. Для фиксации заготовки предусмотрен гидравлический цилиндр диаметром 80 мм: гидравлическое позиционирование автоматически зажимает трубный материал и уменьшает отклонение при высокоскоростной навивке. Формующие и направляющие ролики изготовлены из сплава и имеют закаленную износостойкую поверхность, устойчивую к длительному трению с металлическими трубами. Такая обработка снижает риск царапин, повреждающих наружные покрытия и гальванические слои. Положение роликов регулируется для настройки зазора под разные материалы и толщины. Усиленная цельносварная стальная рама с жестким основанием уменьшает вибрацию при длительной работе с высокой нагрузкой и поддерживает стабильную точность формования. Закрытый пылезащитный электрический шкаф препятствует проникновению металлического порошка к внутренним электрическим компонентам и снижает риск отказов цепей. Управление ножной педалью обеспечивает работу без использования рук. Один оператор может установить прямую трубу на подающие ролики и запустить непрерывную навивку после задания параметров.
