Артикул: 443-275 Модель: ЮГА-75(9Р) Секция: Дополнительная

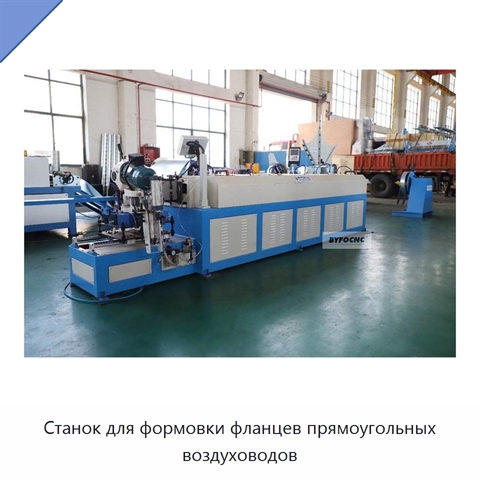

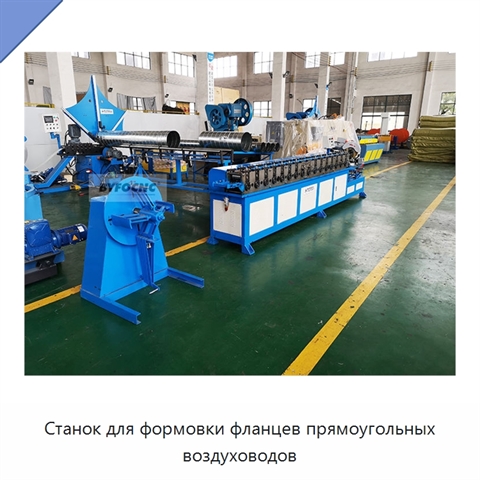

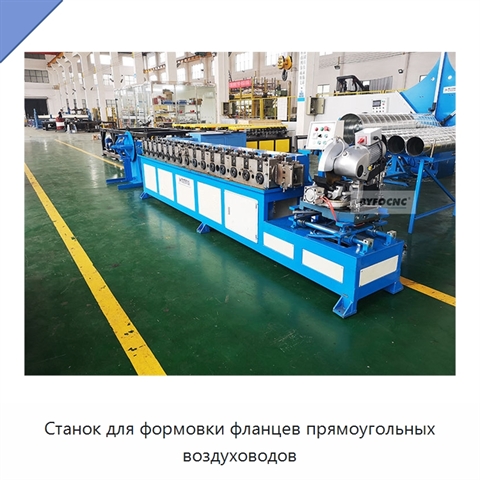

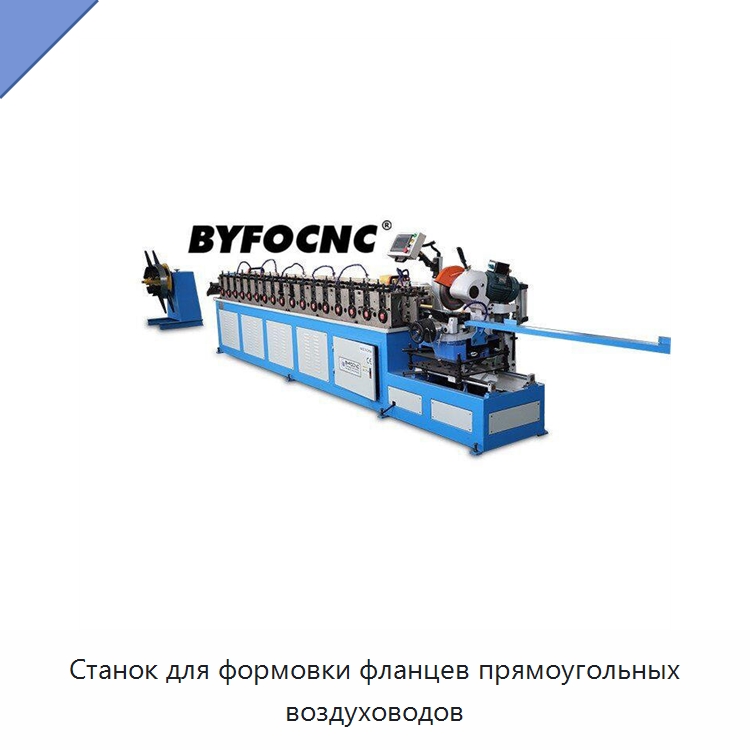

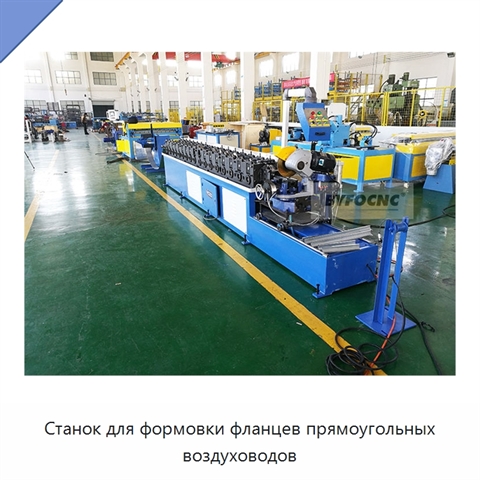

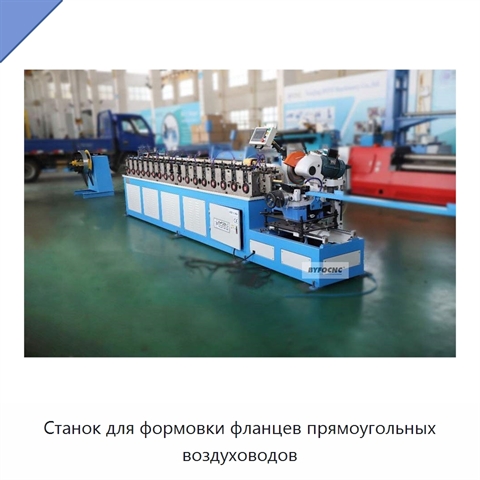

Станок для формовки фланцев прямоугольных воздуховодов

Технологическая схема станка включает разматыватель, направляющее устройство, формование, измерение и резку, а также отводящий стол. Разматыватель с внутренним разжимом рассчитан на нагрузку 1 т; внутренний диаметр рулона составляет 450–530 мм, внешний диаметр — не более 1200 мм. Ширина направляющего устройства регулируется в пределах 55–200 мм. Формующая рама выполнена в стеновом исполнении. Станок предназначен для обработки оцинкованной и низкоуглеродистой стали толщиной 0,6–0,8 мм; ширина исходного материала составляет 80 мм. Формующая часть включает 17 комплектов. Диаметр главного вала равен 42 мм, вал проходит термообработку. Ролики также подвергаются термообработке, их твёрдость составляет 56–62. Скорость формования равна 8 м/мин. Занимаемая площадь по длине и ширине составляет 15 м × 2 м. Расход охлаждающей и смазывающей жидкости — 120 л/мин. Узел измерения и резки оснащён двигателем мощностью 2 кВт, скорость резки регулируется. Для работы пневматической системы требуется подача воздуха 0,9 м³/мин при давлении 0,5–0,7 МПа.
Наименование производителяAir Duct Making Industry TDC Flange Machine Roll Forming Machine, Rectangular Duct Flange Making Machine T20 T30 TDC Flange Roll Forming Machine, T30 TDC Roll Forming Machine Hvac Duct Production Line TDC Flange Forming Machine Price
Задать вопрос Искать на Baidu

Какую задачу решает станок для формовки фланцев

Станок для формовки фланцев применяют для изготовления фланцев прямоугольных воздуховодов в составе линии производства воздуховодов.

Характеристики ЮГА-75(9Р)

Модель (по базе 91Т)ЮГА-75(9Р)
Основные компонентыПЛК, подшипник, двигатель
Ключевые преимуществаавтоматический
Масса1500 кг, 2000 кг
Станок для формовки фланцев - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЮГА-75(9Р) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата последней проверки актуальности данных: 22.09.26

Данные о производителе и характеристиках проверены.
