Артикул: 151-230 Модель: ЭРН-42(5У) Секция: Дополнительная

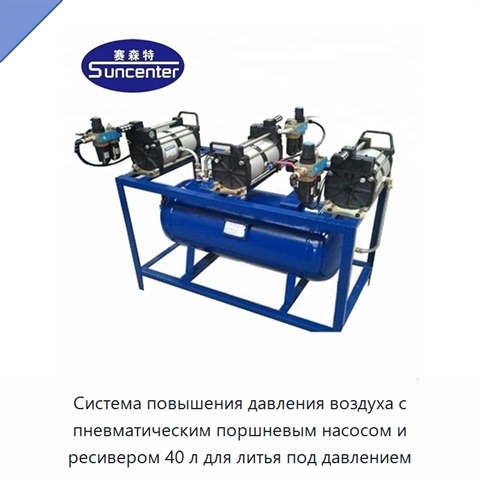

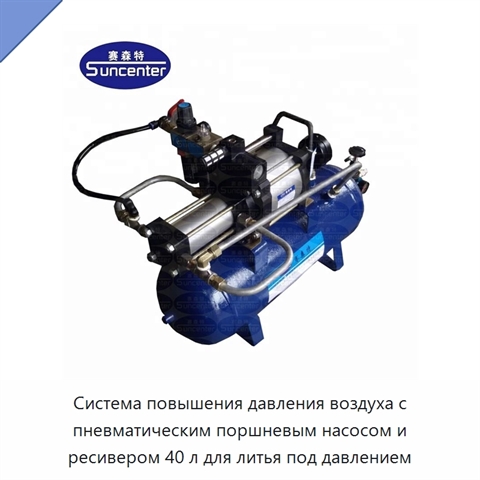

Система повышения давления воздуха с пневматическим поршневым насосом и ресивером 40 л для литья под давлением

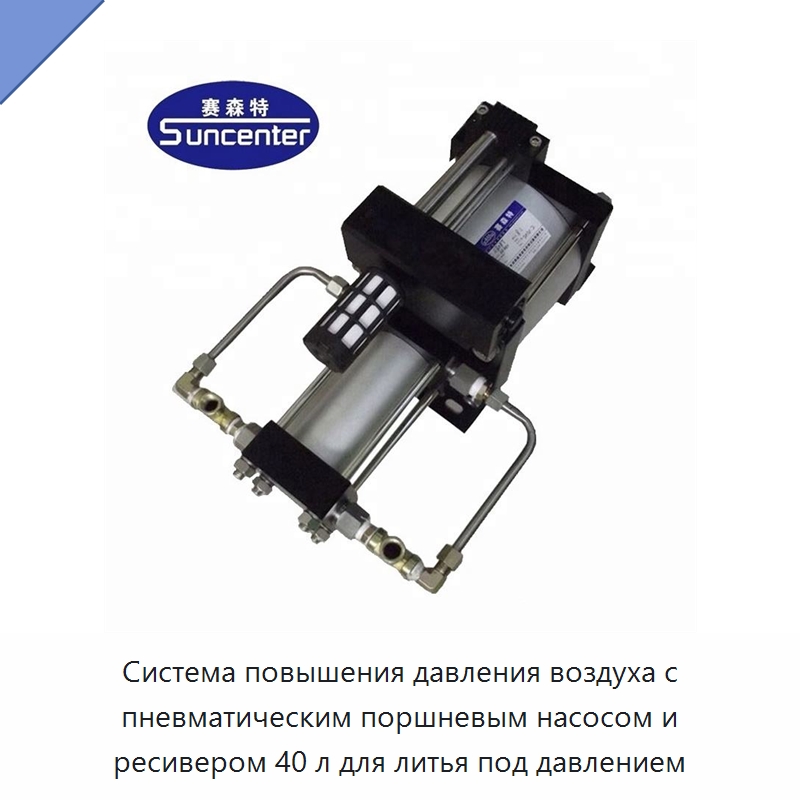

Система повышения давления воздуха с ресивером объёмом 40 л работает на чистом сжатом воздухе, который служит приводной и нагнетаемой средой. В состав системы входят пневматический поршневой насос повышения давления, комбинированный блок регулирования давления приводного воздуха, фильтрации и смазки, выключатель приводного воздуха, игольчатый клапан высокого давления, манометр высокого давления и редукционный клапан. Насос одностороннего действия совершает возвратно-поступательное движение за счёт одинарного пневматического управления и неуравновешенного воздухораспределительного клапана. В конструкции применены алюминиевый сплав и нержавеющая сталь; головка насоса имеет охлаждение выхлопным воздухом. Диаметр приводного поршня составляет 100 или 160 мм. Два исполнения с коэффициентом повышения давления 2:1 имеют максимальное давление воздуха на выходе 16 бар и максимальный расход соответственно 580 и 1600 л/мин; для них применяются резьбовые соединения NPT 3/8 / 3/8 и зависимость PB = 2 × PL. Исполнение с коэффициентом 3:1 имеет максимальное выходное давление 24 бар, максимальный расход 420 л/мин, соединения NPT 1/2 / 1/2 и зависимость PB = 3 × PL. Для исполнения 5:1 максимальное выходное давление составляет 40 бар, максимальный расход — 820 л/мин, размер соединений — NPT 1/2 / 1/2, а зависимость выходного давления выражается как PB = 5 × PL. Давление приводного воздуха для исполнений 2:1 и 3:1 составляет 1–8 бар, а минимальное входное давление — 1 бар. Для исполнения 5:1 эти значения составляют соответственно 2–8 бар и 2 бар. Рекомендуемое давление привода — до 8 бар, при этом пневматическое оборудование рассчитано на 10 бар. Выходное давление регулируется изменением давления приводного воздуха; при достижении баланса насос прекращает повышение давления, поддерживая стабильное давление на выходе.
Наименование производителяAir Pressure Booster Pump for Injection Molding, High Performance Stainless Steel Reciprocationg High Pessure Air Pump System 40L air tank
Задать вопрос Искать на Baidu

Какую задачу решает система повышения давления воздуха

Система повышения давления воздуха применяется при литье под давлением на предприятиях по производству металла и оборудования; рабочей средой служит чистый воздух.
Литье металлов

Характеристики ЭРН-42(5У)

Модель (по базе 91Т)ЭРН-42(5У)
Давлениевысокое давление
Конструкцияпоршневой насос
Применениевоздушный насос
Система повышения давления воздуха - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ЭРН-42(5У) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).

Дата последней проверки актуальности информации: 10.08.26

Производитель и технические характеристики подтверждены.
