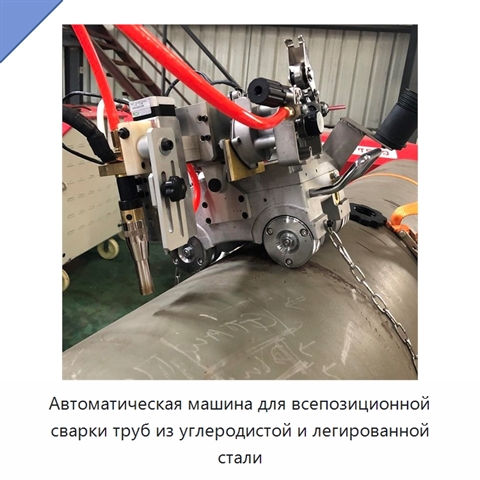

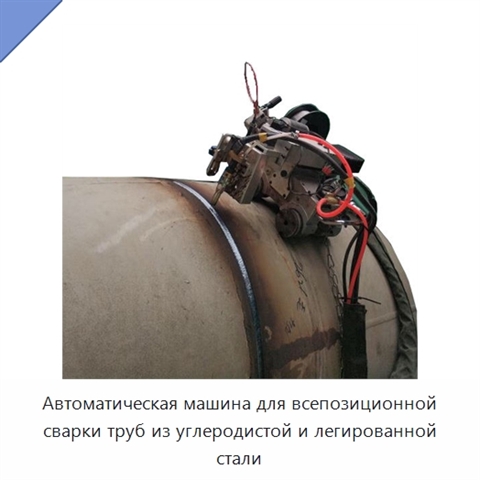

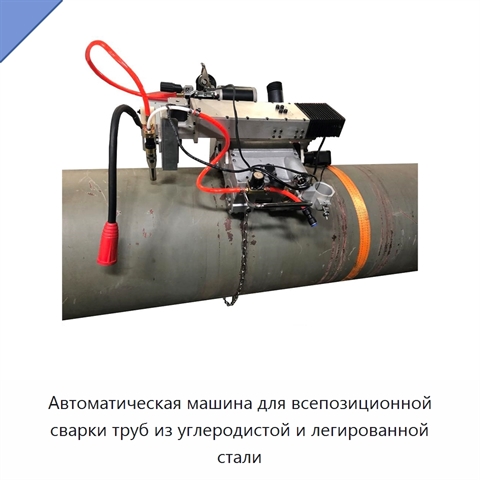

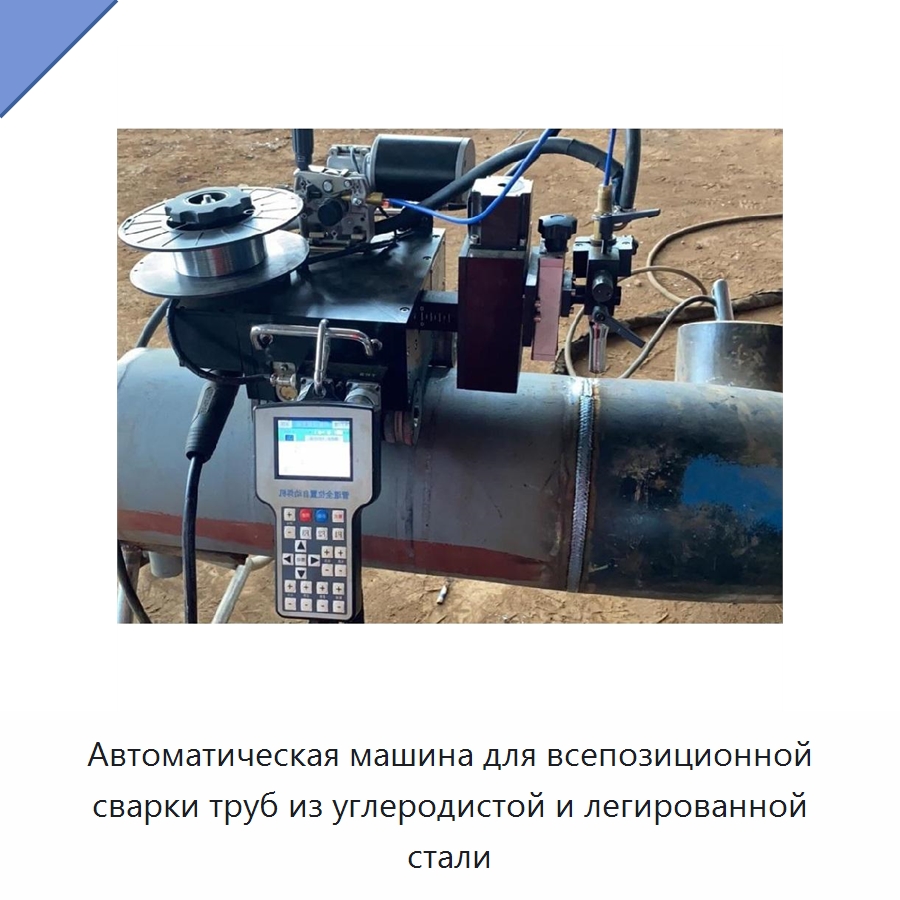

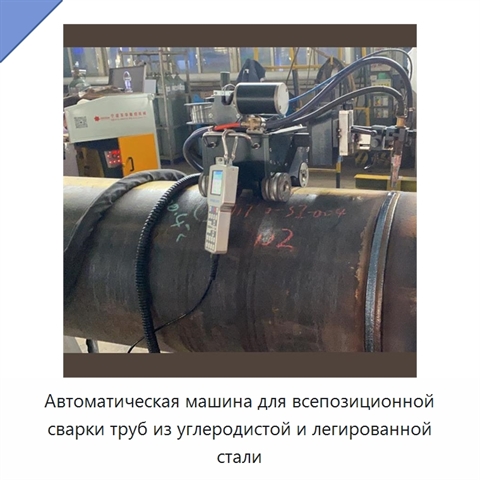

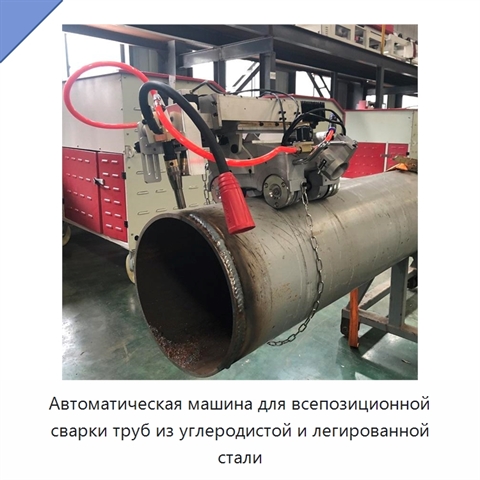

Автоматическая машина для всепозиционной сварки труб из углеродистой и легированной стали

Автоматическая машина выполняет всепозиционную сварку труб плавящимся электродом в защитном газе. Оборудование имеет рельсовое и безрельсовое исполнения. Безрельсовая тележка удерживается на трубе магнитным притяжением и автоматически перемещается по траектории сварного шва. Рельсовое исполнение предназначено для труб из нержавеющей стали и других немагнитных материалов. Машина сваривает трубы из углеродистой, нержавеющей, легированной и низкотемпературной стали диаметром не менее 150 мм при толщине металла 3–30 мм. Применяется сплошная или порошковая сварочная проволока диаметром 1,0–1,6 мм. Выполняются заполнение разделки и облицовочный проход во всех пространственных положениях; при необходимости аргонодуговая сварка производится вручную. Машина сваривает соединения труб между собой, а также соединения труб с отводами и тройниками. Сварочная тележка движется с постоянной скоростью по наружной окружности трубы. Предусмотрены ступенчатая регулировка высоты горелки, точная подстройка её положения, поперечные колебания, выдержка слева и справа, управление сварочным током и напряжением. Система управления оснащена жидкокристаллическим экраном и влагозащищёнными мягкими кнопками. Ходовой привод состоит из двигателя постоянного момента, планетарного редуктора и червячной передачи. Приводы колебаний и регулировки высоты используют шаговые двигатели, планетарные редукторы и линейные направляющие. Рама тележки изготовлена из авиационного алюминиевого сплава. Датчики положения ходового, колебательного и подъёмного двигателей обеспечивают обратную связь по положению и скорости. Скорость сварки бесступенчато регулируется в пределах 50–290 мм/мин, а скорость перемещения достигает 290 мм/мин. Ход поперечной регулировки составляет 78 мм, диапазон колебаний — 0,5–30 мм, частота — 20–60 колебаний в минуту, продолжительность выдержки с каждой стороны — 0–3 с. Полный ход регулировки горелки вверх и вниз равен 128 мм, электрический ход — 58 мм. Мощность тележки составляет 120 Вт, питание привода — 24 В переменного тока. Эксплуатация возможна внутри и снаружи помещений при температуре от −20 до +45 °С и относительной влажности 20–90 % без образования конденсата.

Наименование производителя

Automatic PRC All-Position MIG Pipe Welding Machine for Carbon Steel & Alloy Pipes
