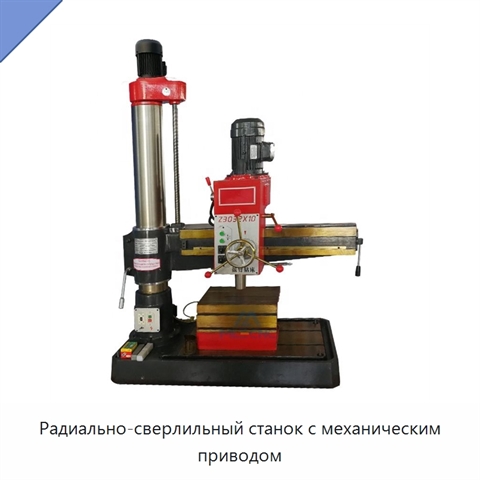

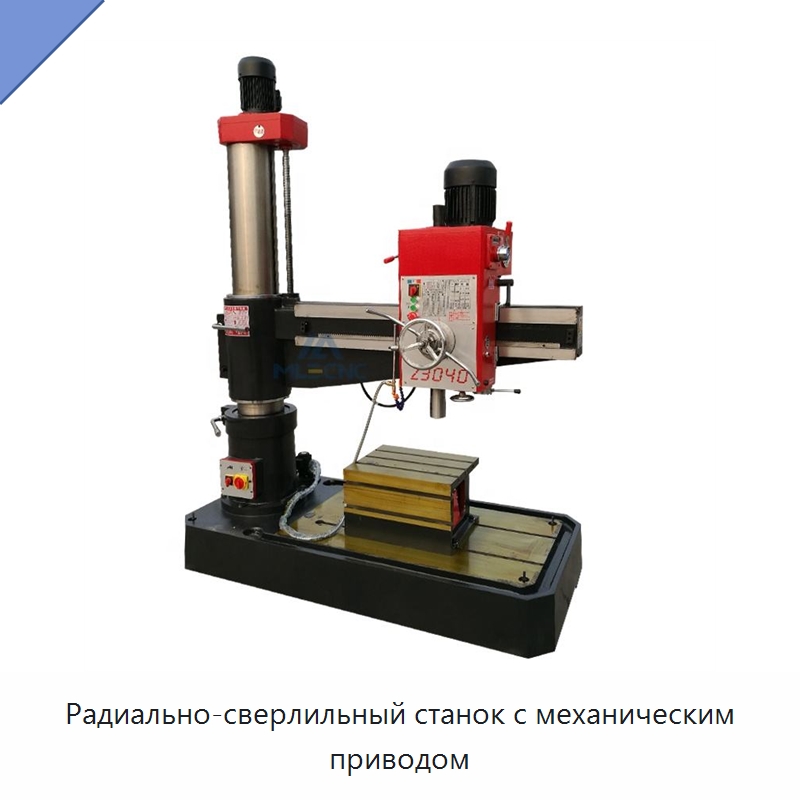

Радиально-сверлильный станок с механическим приводом

Радиально-сверлильный станок имеет симметричную компоновку; для фиксации заготовки предусмотрен механический зажим, а переключение скоростей выполняется механически. Направляющая подвергнута сверхвысокочастотной закалке, конструкция обеспечивает точность станка. Рабочие возможности включают сверление, растачивание, нарезание резьбы, плоское зенкование и развертывание. Максимальный диаметр сверления составляет 32 мм, диаметр колонны — 200 мм, горизонтальное перемещение головки — 710 мм, а расстояние от торца шпинделя до рабочей поверхности основания — 330–1060 мм. Расстояние подъема радиального рукава составляет 730 мм; скорость его подъема равна 1,21 м/мин, угол поворота — +90°. Ход шпинделя составляет 120 мм; его частота вращения имеет шесть ступеней — 108, 162, 262, 398, 665 и 1000 об/мин, диапазон подачи включает три ступени — 0,10, 0,16 и 0,25 мм/об, а максимально допустимое сопротивление подаче шпинделя равно 5300 Н. Мощность главного двигателя составляет 1,5/2,2 кВт, двигателя подъема — 0,55 кВт, двигателя насоса охлаждения — 0,04 кВт. Масса станка равна 1080 кг, габаритные размеры — 1400×660×2060 мм.
