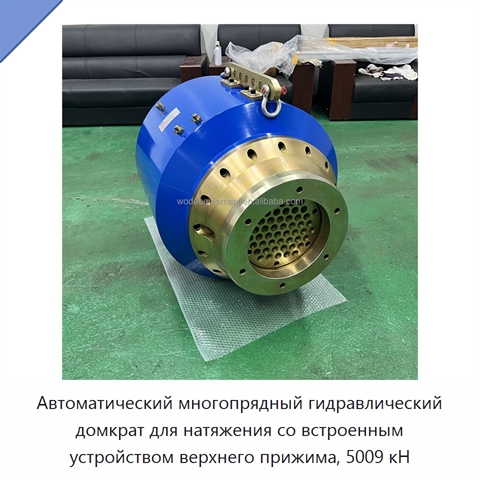

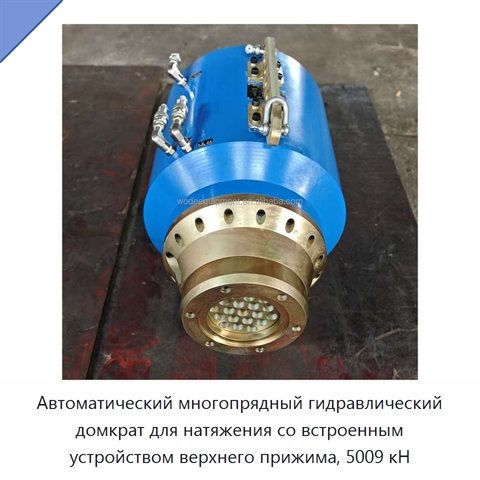

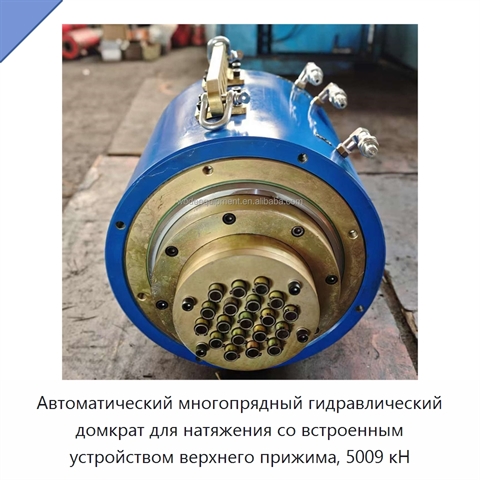

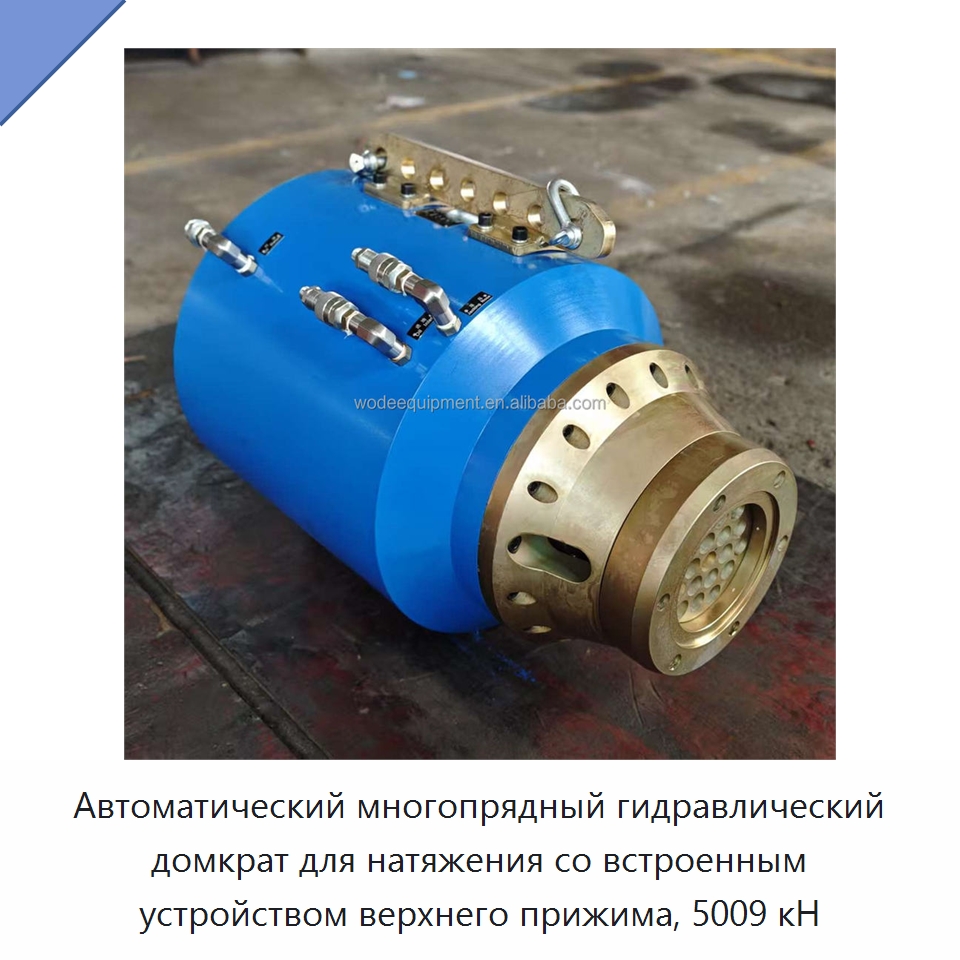

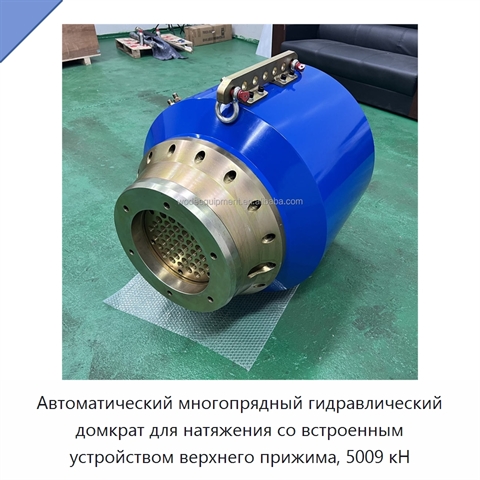

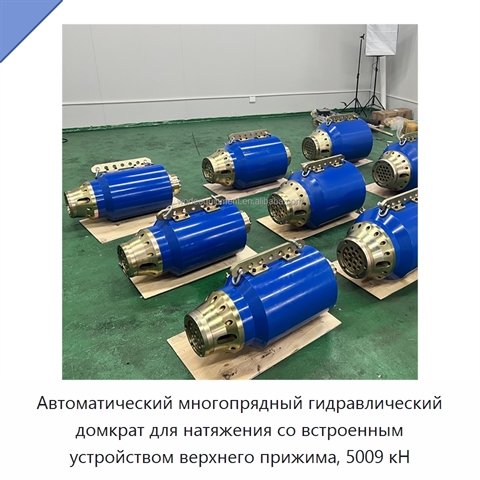

Автоматический многопрядный гидравлический домкрат для натяжения со встроенным устройством верхнего прижима, 5009 кН

Name: Автоматический многопрядный гидравлический домкрат для натяжения со встроенным устройством верхнего прижима, 5009 кН
SKU: 130-140

Автоматический многопрядный гидравлический домкрат предназначен для натяжения арматурных канатов в постнапрягаемых предварительно напряжённых бетонных конструкциях. Конструкция включает два независимых масляных контура: один обслуживает натяжение, второй — верхний прижим. Встроенное устройство верхнего прижима работает совместно с автоматической инструментальной анкерной плитой. При удержании натяжения прижимной поршень вводит клинья непосредственно в отверстия анкера без предварительного сброса давления; это сокращает обратное перемещение канатов и потери предварительного напряжения. Равномерная посадка клиньев предотвращает проскальзывание проволок, ослабление анкеровки и неполный зажим. Номинальное усилие натяжения составляет 5009 кН, ход натяжения — 250 мм, номинальное давление масла — 56 МПа, площадь натяжного поршня — 894 см², площадь возврата — 423,3 см². Для верхнего прижима предусмотрены номинальное усилие 216 кН, давление масла 10 МПа и площадь поршня 216 см². Домкрат рассчитан на одновременную работу с 19 арматурными канатами диаметром 15,7 мм. Габаритный размер составляет φ505 × 880 мм, масса — 782 кг. Гидравлические рукава подключаются через угловые соединения NPT 90°. Натяжение, прижим и анкеровка выполняются за один рабочий цикл без ручного забивания клиньев и повторного домкрачивания.

Наименование производителя

Automatic Multi-Strand Tensionhydraulic Jack Cylinder 150 350 500ton Capacity Integral Top Pressing Device, High Precision Prestressed Concrete Tension Hydraulic Jack YDC500DY-250A 423.3cm² Return Area for Bridge Engineering, Post Tensioning Equipment 5009KN Nominal Tension Force 56MPa Oil Pressure Core Type Double Oil Circuit Hydraulic Jack, Factory Direct YDC500DY-250A Strand Tension Hydraulic Jack 250mm Stroke 19x15.7mm PC Strand Automatic Tool Anchor Plate, PT Multi-Strand Tension Hydraulic Jack with Integral Top Pressing Device for Post-Tensioning Bridge Construction, Automatic Multi-Strand Tensioning Jack YDC500DY-250A with Top Pressure Wedge System for Reliable Anchoring, Prestressed Multi-Strand Tension Hydraulic Jack with Built-in Tool Anchor for Bridge Construction, YDC500DY-250A Automatic PT Multi-Strand Strand Tenison Prestressed Hydraulic Jack in Bridges

Задать вопрос Искать на Baidu

Какую задачу решает многопрядный гидравлический домкрат для натяжения

Многопрядный гидравлический домкрат применяется для натяжения и анкеровки 19 арматурных канатов диаметром 15,7 мм при постнапряжении мостовых и других предварительно напряжённых бетонных конструкций.

Натяжение конструкций

Характеристики ЯТХ-49(4Д)

Модель (по базе 91Т)ЯТХ-49(4Д)

Материалуглеродистая сталь

Максимальная высота250 см, по индивидуальному заказу

Источник питаниягидравлический

Типполый гидравлический домкрат

Многопрядный гидравлический домкрат для натяжения - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ЯТХ-49(4Д) под условия применения (на базе производителя-оригинала или нашего завода в России).
