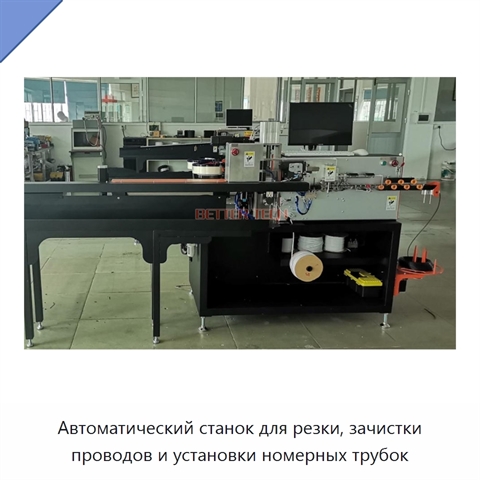

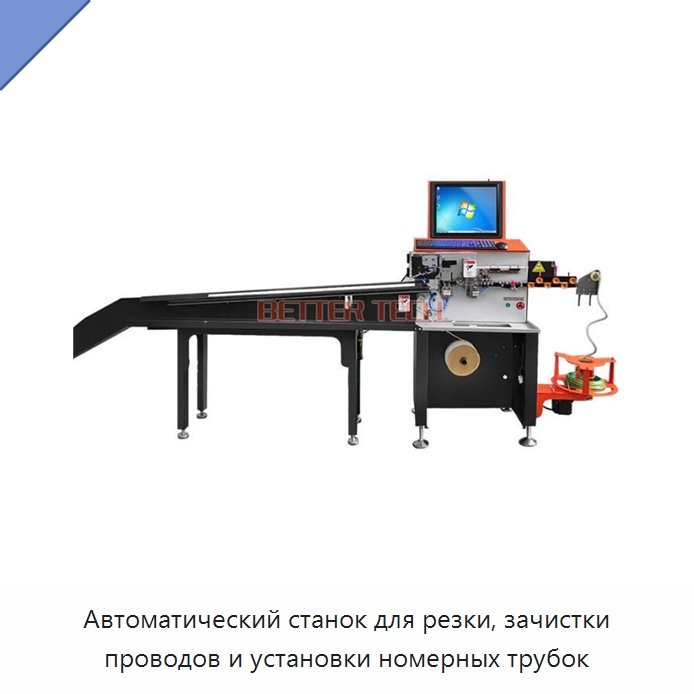

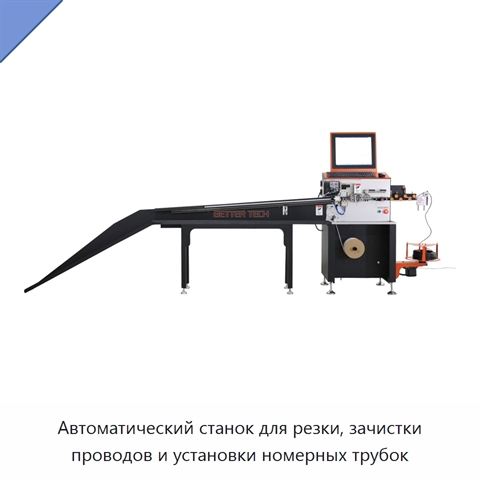

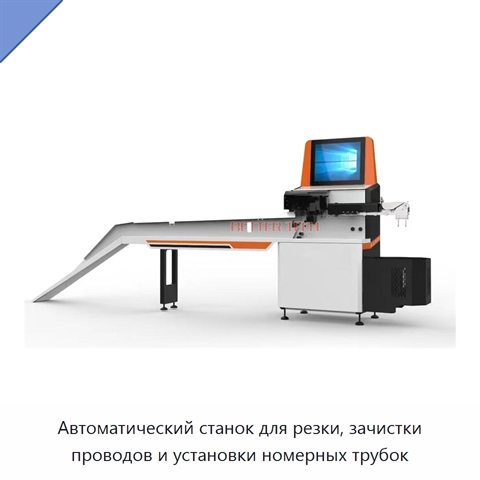

Автоматический станок для резки, зачистки проводов и установки номерных трубок

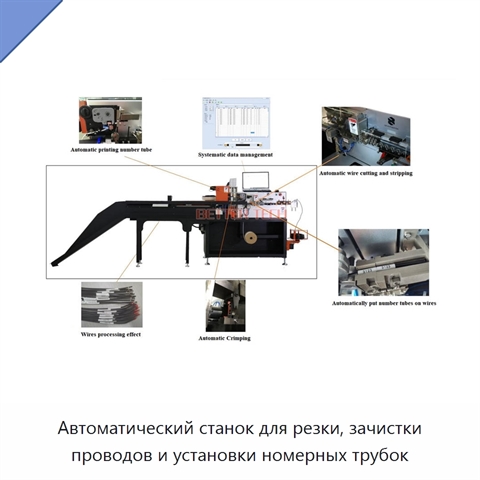

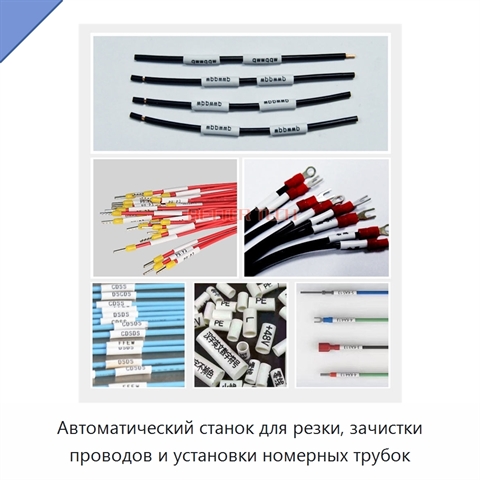

Станок объединяет модуль печати номерных трубок, узлы укладки и формирования пучка, резки и зачистки, установки оболочки, обработки переднего конца и сбора готовых изделий. Для трубок длиной 20 мм предусмотрены печать 4 символов, размер шрифта 3 и значение 12 бит; для трубок длиной 30 мм — печать 4 символов, размер шрифта 3 и значение 19 бит. Режим установки оболочки выбирается как вариант с оболочкой или без неё, а направление символов на первой и последней трубках проводника задаётся отдельно. Управление выполняется через компьютер-моноблок и терминальное программное обеспечение для ПК. Доступны непосредственный ввод через программное обеспечение или импорт табличных данных, подключение через USB и последовательный порт; предусмотрены сортировка и хранение отчётных данных. Поддерживается изолированный провод стандартного исполнения сечением 1,5 и 2,5 мм²; диаметр пластиковой изоляции выдерживается с допуском ±0,1 мм. Изделия сечением 0,75 мм² и менее, а также 6,0 мм² требуют индивидуальной настройки. Длина зачистки и размер частичной зачистки регулируются программно, первый конец можно смять или согнуть. Разматывающая катушка рассчитана на 500 м при сечении 1 мм², 300 м при 1,5 мм², 200 м при 2,5 мм² и 100 м при 4 мм²; длина каждой связки настраивается отдельно. Длина резки составляет 150–20 000 мм, производительность — 600 зачисток в час при трубке длиной 20 мм, одинаковом размере слева и справа и длине линии 800 мм. При отсутствии проводов, номерных трубок, лент или при низком давлении воздуха система мгновенно обнаруживает состояние, отключает оборудование и показывает его статус. При неисправности установки трубки, заедании механизма нанесения кода, блокировке канала проводки или заедании модуля подачи выполняются остановка оборудования и вывод сообщения о неисправности; предусмотрены ручная аварийная остановка и остановка программой. Готовые изделия с номерными трубками собираются в лоток для передачи жгута и идентификации. Охлаждение принудительное воздушное, рабочее питание — 220 В переменного тока, 50 Гц, мощность — 700 Вт.
