U-образная стальная податливая опора

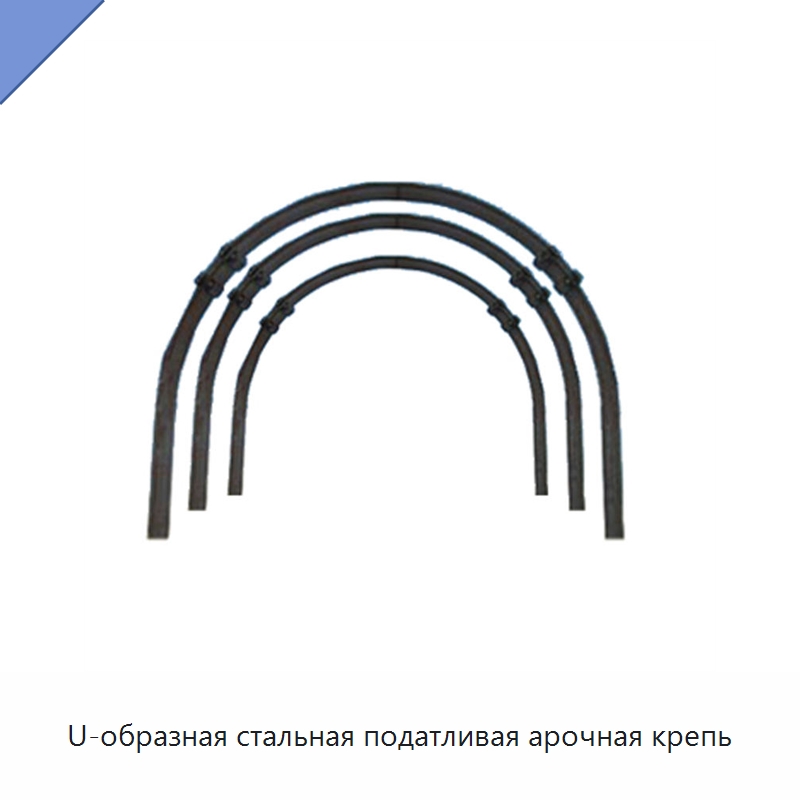

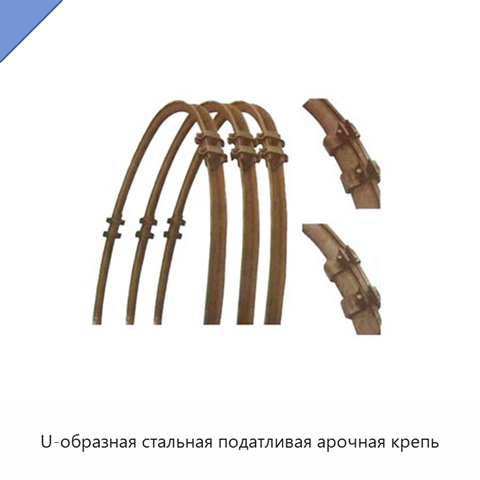

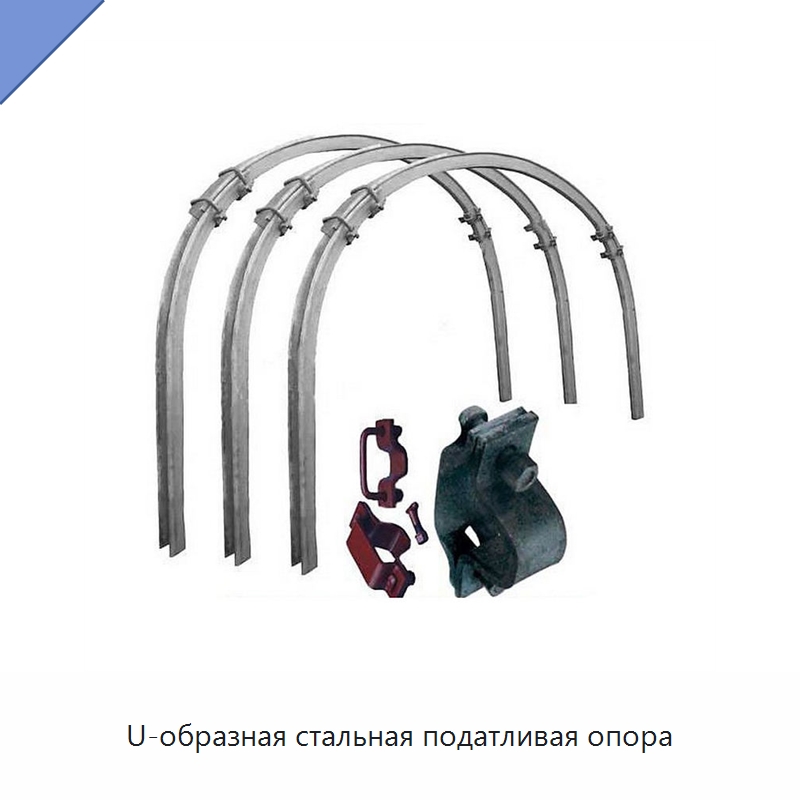

U-образная стальная податливая опора собрана из нескольких секций U-образного профиля, соединённых натяжными канатами. При превышении давления окружающей породы заданного порога канаты проскальзывают при заранее установленном крутящем моменте, поэтому конструкция радиально сжимается обычно на 20–30 см. Такая податливость снижает концентрацию высоких напряжений и препятствует жёсткому разрушению опоры при их воздействии. U-образное поперечное сечение обеспечивает сопротивление изгибу и боковому давлению, позволяя опоре воспринимать значительные нагрузки со всех сторон тоннеля, особенно со стороны кровли и боковых стен. Если в процессе эксплуатации не возникает серьёзной деформации или повреждения, опору можно извлечь после завершения срока службы тоннеля, отремонтировать и использовать повторно. Сочетание различного числа секций позволяет формировать арочные, круглые и подковообразные поперечные формы, адаптируя конструкцию к различным сечениям тоннелей и геологическим условиям. Для четырёх размерных вариантов теоретическая масса составляет 24,95, 29,00, 35,87 и 40,05 кг/м, а площадь поперечного сечения — 31,79, 37,00, 45,70 и 51,02.
