Артикул: 545-589 Модель: ИВФ-91(5Д) Секция: Дополнительная

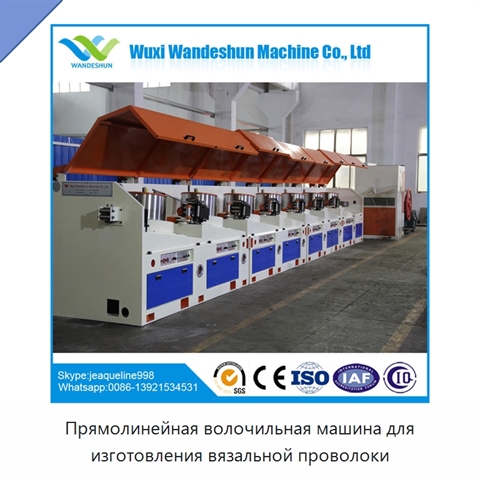

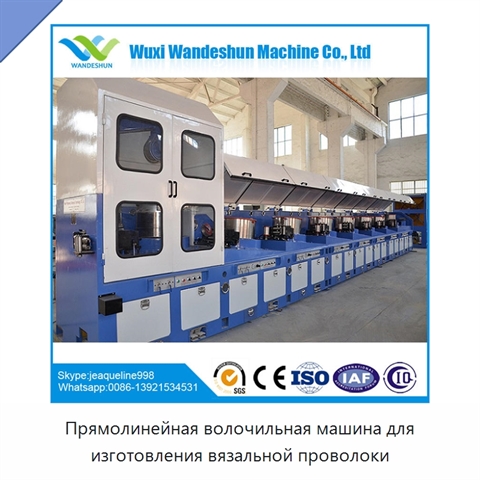

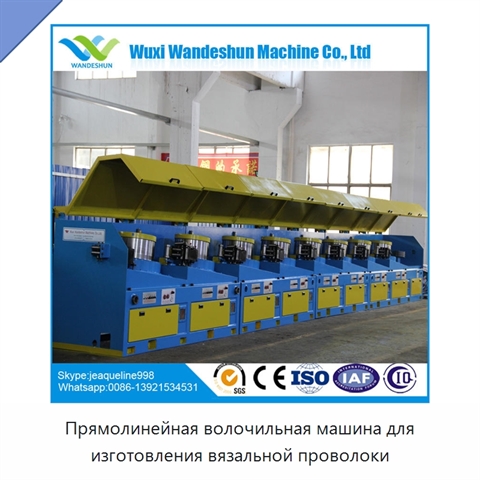

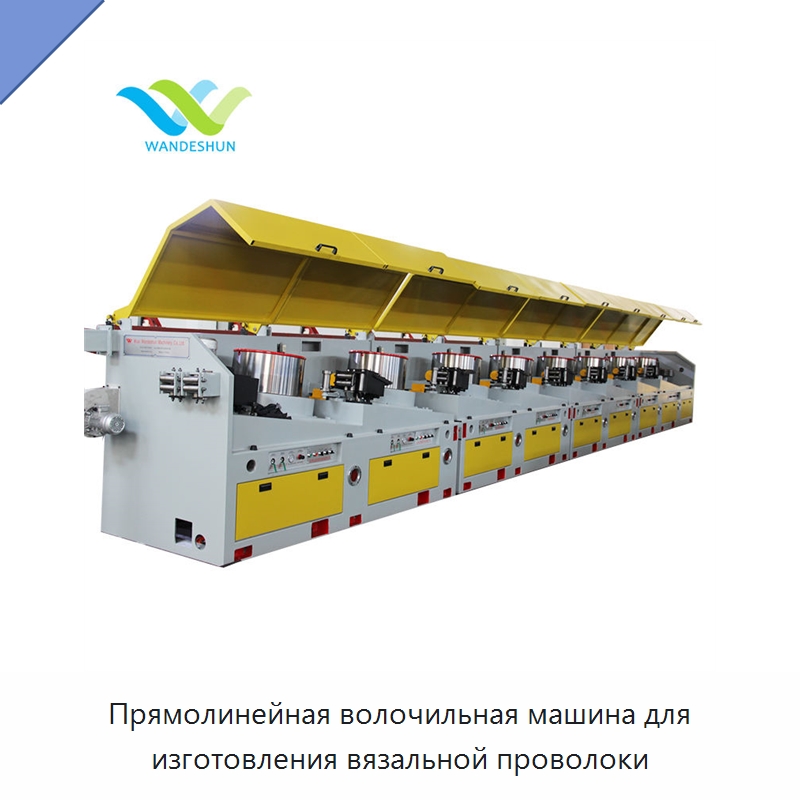

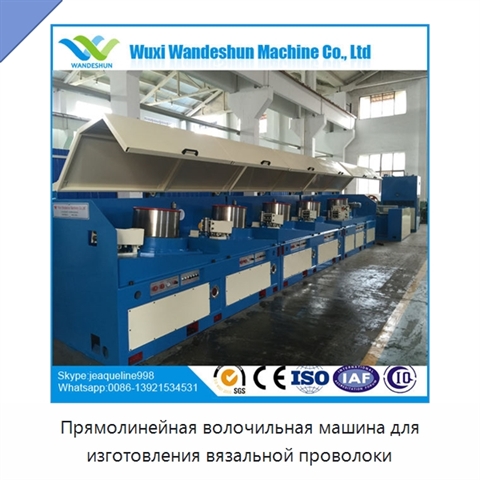

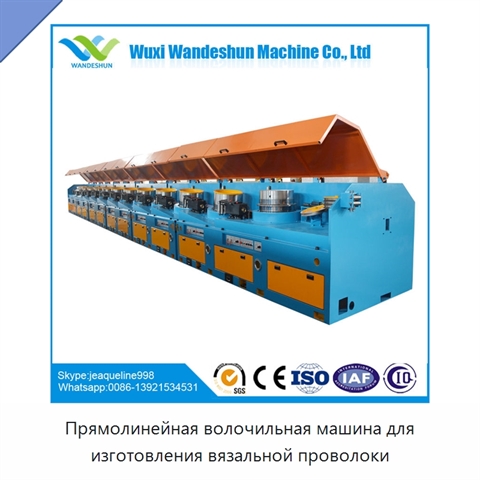

Прямолинейная волочильная машина для изготовления вязальной проволоки

Между операциями волочения отсутствуют промежуточные шкивы и направляющее колесо, поэтому проволока не изгибается и не скручивается; заправка выполняется удобно. Вращение на волочильный барабан передается узкоременной передачей и редуктором с упрочненной поверхностью зубьев. Зажимной тормоз, установленный на шкиве двигателя, обеспечивает быстрое и аварийное торможение, предотвращает обратное вращение катушки, а его цилиндр управляется электромагнитным клапаном. Барабан изготовлен из стали; его поверхность имеет наплавленный износостойкий слой высотой 150 мм, высота ступицы составляет 150–200 мм. Внутри барабана применяется охлаждение водой через узкую щель, снаружи — воздушное охлаждение вентилятором. Наклонная установка увеличивает время теплообмена. Коробка волоки имеет сварную конструкцию и две полости. Боковой направляющий ролик обеспечивает прямой вход проволоки в волоку, а регулирующий ролик на входе позволяет корректировать скорость по сигналу датчика. Натяжение проволоки регулируется изменением давления воздуха в диапазоне 0,15–0,6 МПа. В коробке установлено перемешивающее устройство для смазочного порошка, предотвращающее его комкование. Волока охлаждается открытым прямым потоком воды; при ее замене подача перекрывается впускным клапаном, после чего вода быстро удаляется. Для уплотнения до и после волоки применяются медные или алюминиевые прокладки. Оборудование имеет человеко-машинный интерфейс, защиту двигателя от перегрева, сигнализацию аномального давления воды и отображение неисправностей и способов их устранения. Система управления использует полевую шину, сенсорный экран и функцию дистанционной диагностики. Предусмотрены автоматическая проверка обрыва проволоки с остановкой, замедление перед остановкой на заданной длине и остановка при открытии защитного кожуха. Намотка и размотка проволоки могут выполняться без остановки работы.
Наименование производителяBinding Wire Making Wire Drawing Wire Extrusion Machine, KOCH Wire Drawing Machine/WIRE DRAWING EQUIPMENT
Задать вопрос Искать на Baidu

Какую задачу решает волочильная машина

Волочильная машина предназначена для последовательного протягивания через волоки высоко-, средне- и низкоуглеродистой, нержавеющей, сварочной, электрической, кабельной, пружинной, кордовой и легированной проволоки, а также проволоки для рукавов, с уменьшением диаметра.
Волочение проволоки
Протяжка кабеля
Сварка металла

Характеристики ИВФ-91(5Д)

Модель (по базе 91Т)ИВФ-91(5Д)
Диаметр входного отверстия4–6,5 мм
Ключевые преимуществаПЛК известного бренда
Диаметр выходного патрубка0,8–5,5 мм, 1,2–4,0 мм
Напряжение380/415/440/220 В
Волочильная машина - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ИВФ-91(5Д) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата актуализации информации: 28.09.26

Производитель и параметры оборудования проверены.
