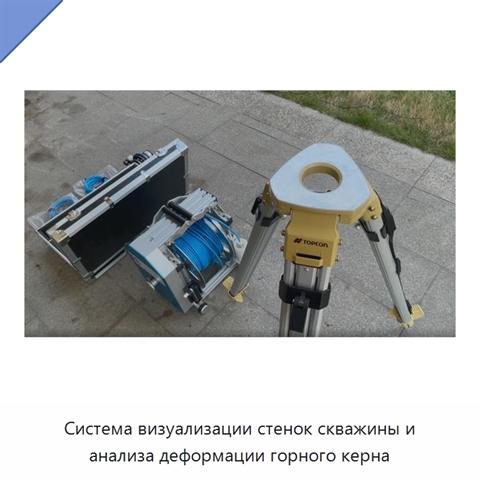

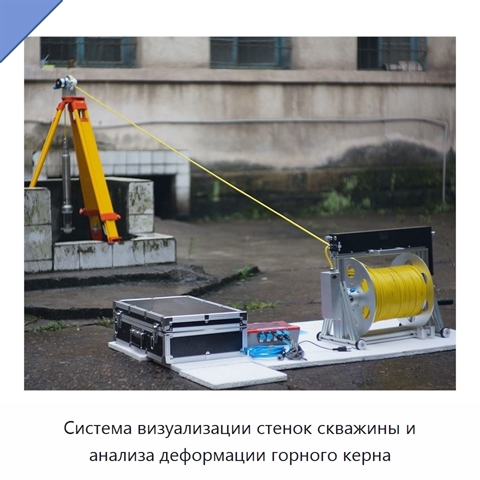

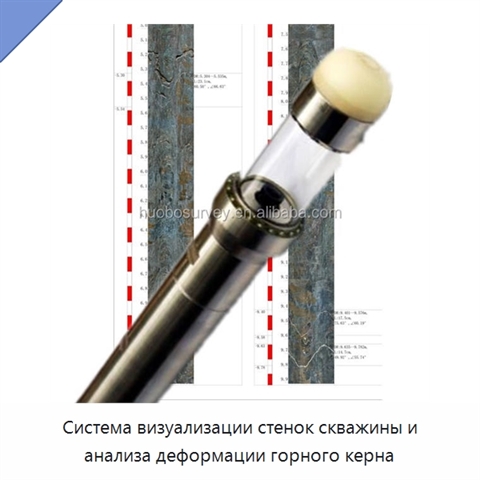

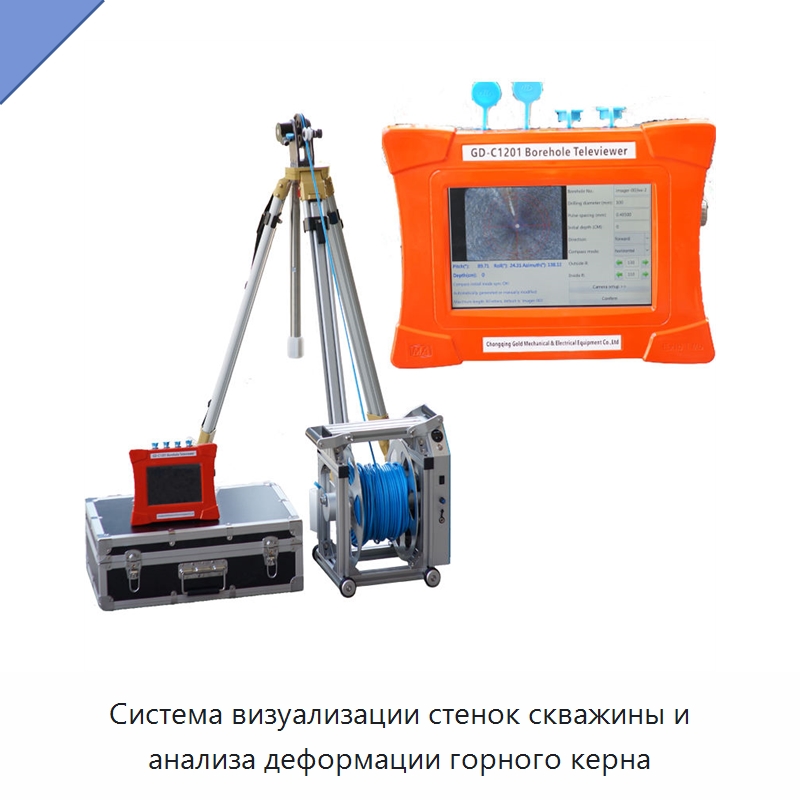

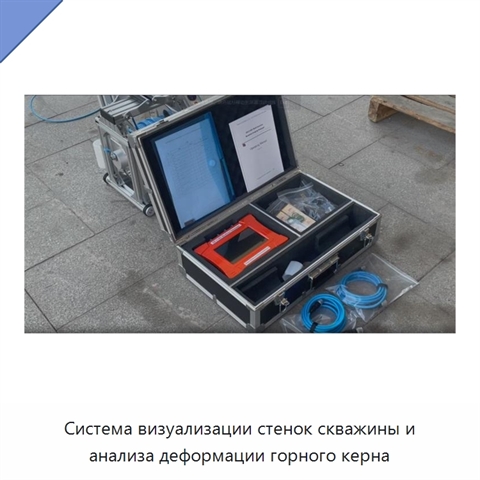

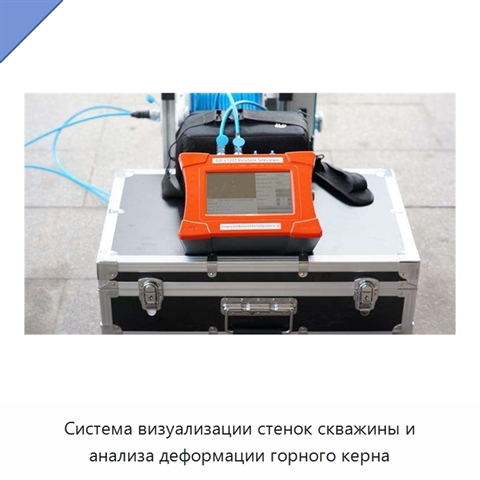

Система визуализации стенок скважины и анализа деформации горного керна

Система получает изображения стенок скважины и горного керна в режиме реального времени для детального изучения подземных формаций и геологических структур. По изображениям оцениваются напластования, трещины, разломы и другие особенности пород, а также выявляются литологические изменения, структурные деформации и трещины, заполненные флюидом. Работа с керном позволяет оценивать его целостность, механические свойства пород и механизмы деформации. Предусмотрены диаметры 24, 40, 52 и 65 мм; измеряемая апертура составляет от 30 до 400 мм. Уровень защиты равен 15 МПа, измеряемая глубина — не менее 1500 м. Для обычного зонда питание подаётся от хоста, а глубоководный зонд оснащён встроенной литиевой батареей 12 В. Регистрация изображений выполняется с разрешением 700 линий и возможна при низкой освещённости 0,1 лк; количество пикселей составляет 1,3 млн. Светодиод обеспечивает освещённость не менее 30 лк, его яркость регулируется программным обеспечением хоста. Трёхмерный компас измеряет угол наклона в диапазоне ±90° с точностью 0,5° и разрешением 0,01°, а азимут — в диапазоне от 0 до 360° с точностью 0,5° и разрешением 0,1°. Допустимо вращение на 360°.
