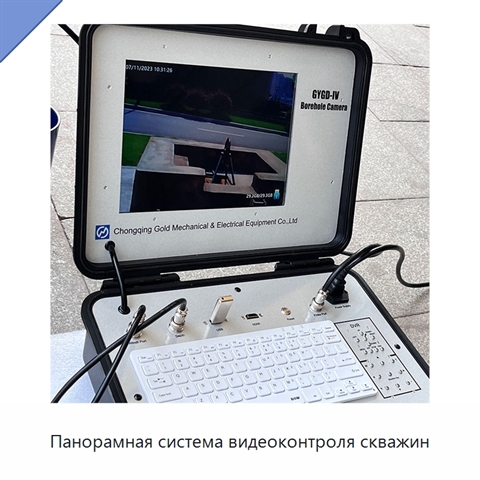

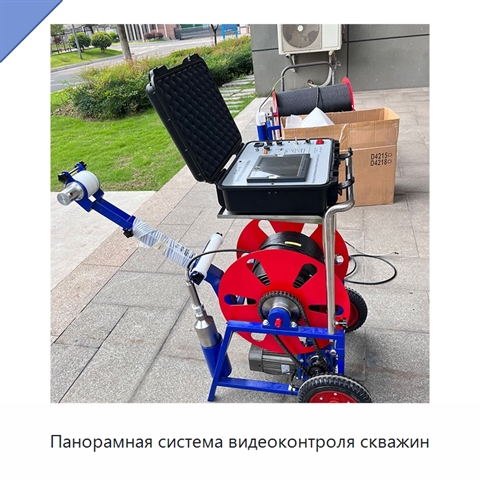

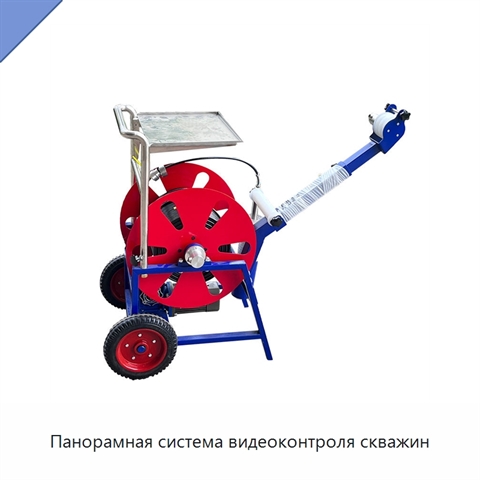

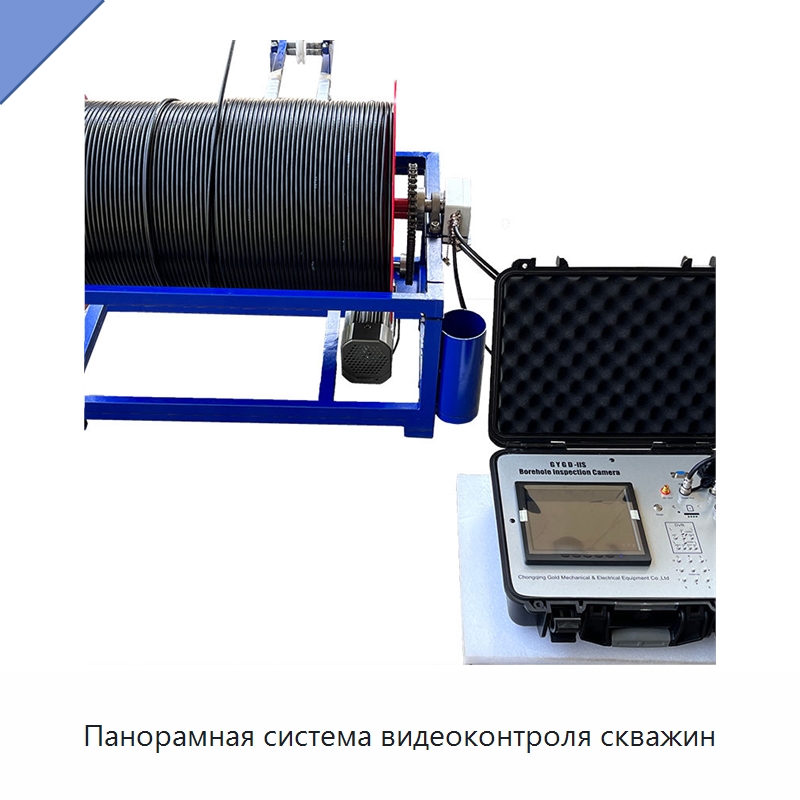

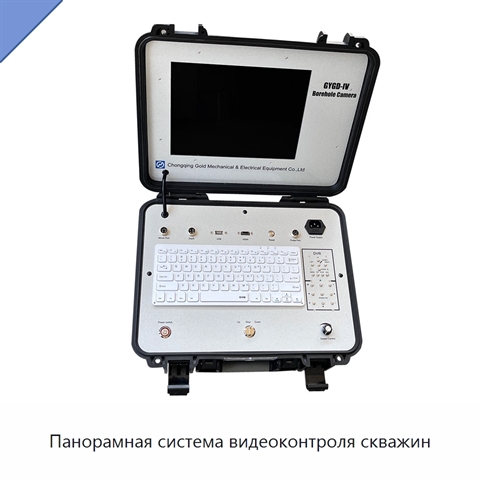

Панорамная система видеоконтроля скважин

Панорамная система видеоконтроля скважин обеспечивает прямое визуальное наблюдение стенок и внутренних структур, просмотр в реальном времени, получение изображений, видеозапись, хранение и воспроизведение данных. Камера высокого разрешения непрерывно вращается на 360° и наклоняется на 180°, а ручная фокусировка и фиксация в выбранном положении позволяют детально рассматривать нужный участок. Объектив с углом обзора 130° дополнен устойчивым к царапинам сапфировым смотровым окном. Камера формирует изображение с горизонтальным разрешением 700 ТВЛ и размерностью 976 × 494. Передняя светодиодная подсветка имеет пять уровней регулировки яркости, задняя вспомогательная подсветка улучшает видимость при разных диаметрах скважин и условиях воды. Автоматическое сканирование поддерживает динамическую регулировку наклона; скорость вращения и шаг перемещения изменяются в реальном времени. Стандартный диапазон глубины составляет 0–1500 м, а для глубоких скважин доступна версия до 3000 м. Зонд диаметром 40–120 мм предназначен для скважин диаметром 50–500 мм; поддерживаются вертикальные, горизонтальные и наклонные стволы, а также направления вверх и вниз при прозрачной воде. Питание осуществляется от постоянного тока 12 В ±5% или переменного тока 220 В, 50 Гц. Скорость подъёма превышает 0,20 м/с. Счётчик глубины рассчитан на измерения до 9999 м в зависимости от длины кабеля и обеспечивает точность 0,1 мм. Автоматическое центрирование удерживает камеру по центру скважины, а устьевой измерительный шкив с тремя канавками подходит для кабелей разных диаметров. Модуль управления выполняет захват, обработку, редактирование, отображение, хранение и передачу изображений; система формирует панорамное видео и развёрнутые изображения стенок, а также выполняет сшивку кадров. В комплект входит карта памяти 8 ГБ, поддерживаются носители до 32 ГБ. Видео и изображения предназначены для воспроизведения на компьютерах и других устройствах. ЖК-дисплей диагональю 203,2 мм имеет разрешение 1024 × 768. Потребляемая мощность системы вместе с лебёдкой на максимальной скорости не превышает 130 Вт. Опциональный встроенный никель-металлгидридный аккумулятор обеспечивает до 5 ч автономной работы. Основной блок имеет габариты 450 × 350 × 150 мм и массу 2,6 кг. Зонд рассчитан на давление не более 10 МПа. Кабель диаметром 7 мм со стальным сердечником диаметром 2 мм выдерживает растягивающую нагрузку до 250 кг. Лоток выполнен из нержавеющей стали, рама имеет эпоксидное покрытие, обеспечивающее устойчивость к коррозии и ржавчине.
