Артикул: 208-812 Модель: ПМА-82(4К) Секция: Дополнительная

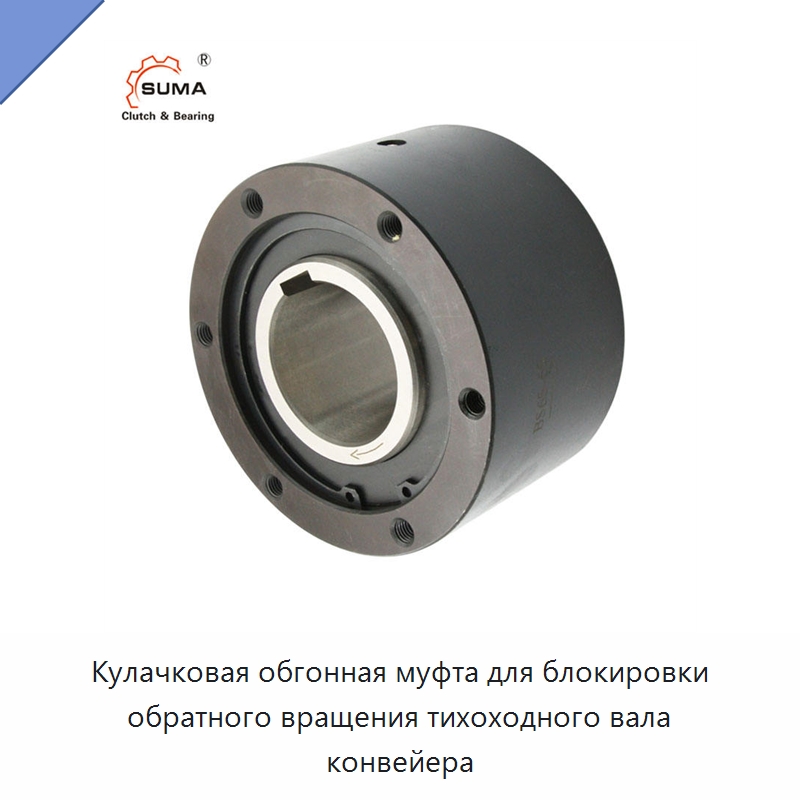

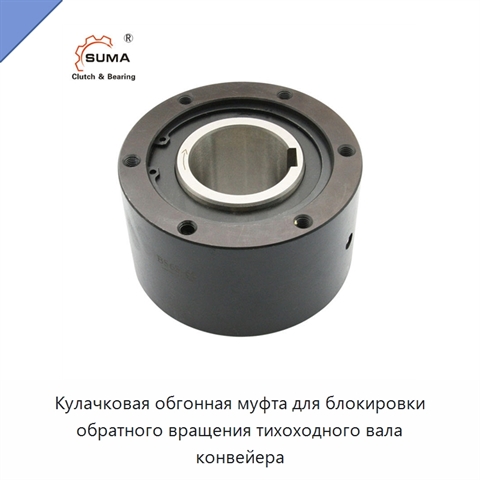

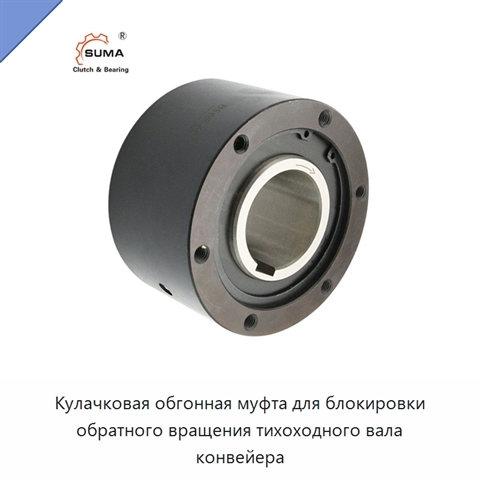

Кулачковая обгонная муфта для блокировки обратного вращения тихоходного вала конвейера

Кулачковая обгонная муфта блокирует обратное вращение тихоходного головного вала конвейера. При монтаже направление стрелки на внутренней обойме должно совпадать с направлением вращения конвейера. Реактивный рычаг крепят болтами класса прочности 10.9 или выше. Зона контакта реактивного рычага с боковой стороной наружной обоймы должна быть ровной и очищенной от пыли. Рекомендуемый допуск вала — h7 или h8. При посадке муфты на вал давление прикладывают только к внутренней обойме; удары молотком по ней и приложение усилия к наружной обойме, пылезащитному уплотнению или пылезащитной пластине недопустимы. Для монтажа на вал используют параллельную шпонку, после чего муфту фиксируют концевой пластиной; коническую шпонку не применяют. При вращении вала конец реактивного рычага может смещаться по направлению вращения. Его поддерживают только в этом направлении, сохраняя свободный ход, поскольку жёсткое закрепление вызывает скручивание муфты и может повредить её детали.
Наименование производителяBS450 BS 450 Holdback Backstop Clutch Cam Clutch One Way, BS425 BS 425 Freewheel Backstop Clutch One Way Bearing for Mining Conveyor System, BS110 One Way Backstop Special Bearings Cam Clutch Bearing, BS110 One-Way Lock Backstop Clutch / Bearing Conveyor Backstop BS 110-110J, BS110 One Way Clutch Bearing Backstop Clutch for Reverse Rotation Prevention on Cconveyors, BS135 BS 135 Cam Clutch Backstop Freewheel Clutch Sprag One Way Bearing, One Way Backstop Clutches BS160 for Cement Plant Factory, BS450 Cam Clutch Bearing Principle Used for Conveyor, Cam Clutch Bearing BS200 Back Stop Clutch for Conveyor Belt
Задать вопрос Искать на Baidu

Какую задачу решает кулачковая обгонная муфта

Кулачковая обгонная муфта используется как стопор обратного хода тихоходного головного вала конвейера и для блокировки обратного вращения насоса на малой скорости.

Характеристики ПМА-82(4К)

Модель (по базе 91Т)ПМА-82(4К)
Материалхромистая сталь
Класс точностиp0, p6
Типс распорными элементами, кулачковый
Кулачковая обгонная муфта - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ПМА-82(4К) под условия применения (на базе производителя-оригинала или нашего завода в России).

Дата последней проверки актуальности информации: 26.08.26

Производитель и технические характеристики подтверждены.
