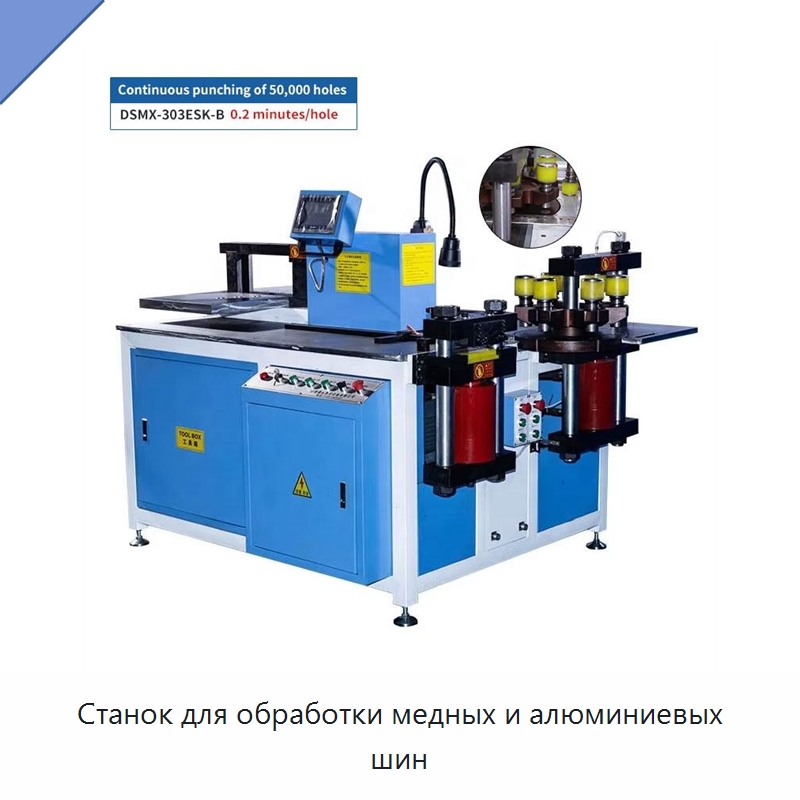

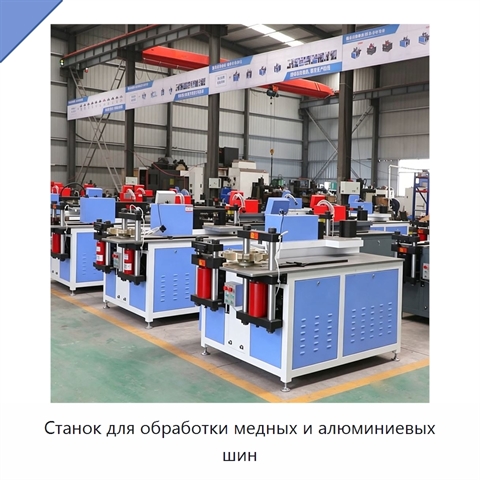

Станок для обработки медных и алюминиевых шин

Станок выполняет резку, пробивку и гибку медных и алюминиевых шин, объединяя эти операции в одной машине. Цилиндр режущего узла имеет общий диаметр 200 мм, внутренний диаметр 160 мм и диаметр штока поршня 80 мм; усилие резки достигает 500 кН. Срез получается гладким, без заусенцев, угловых дефектов и отходов. Поперечина режущего узла выполнена методом литья со встроенной конструкцией и имеет толщину до 11 см. Станок обрабатывает шины шириной до 160 мм и толщиной до 15 мм; прецизионно шлифованная оптическая ось не ржавеет и не деформируется при длительной эксплуатации. Пробивной узел оснащён штампом с высокой твёрдостью и износостойкостью. Предусмотрены три способа позиционирования: лазер для позиционирования при пробивке, двойная линейка и позиционирующий штифт. Штамп выдерживает непрерывную пробивку 50 000 отверстий без отказов, поддерживает диаметр отверстия от 3,2 до 35 мм и продолжительность обработки 0,2 мин на отверстие. Гибочный узел имеет закрытую конструкцию и балки толщиной 50 мм. Доступны шесть базовых форм гибки и специальные гибы, а также режимы гибки по углу и до упора. Система ПЛК с датчиком перемещения и ЧПУ работает совместно для автоматического расчёта заданного угла. Предусмотрены прямой ввод угла и сохранение данных. Точность гибки составляет ±0,5°. Интерфейс системы поддерживает английский, русский, тайский и вьетнамский языки.
