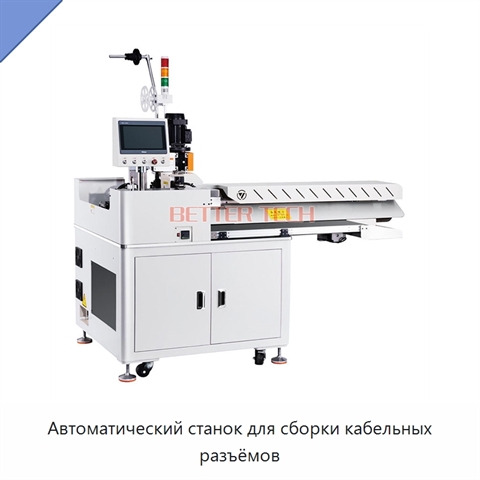

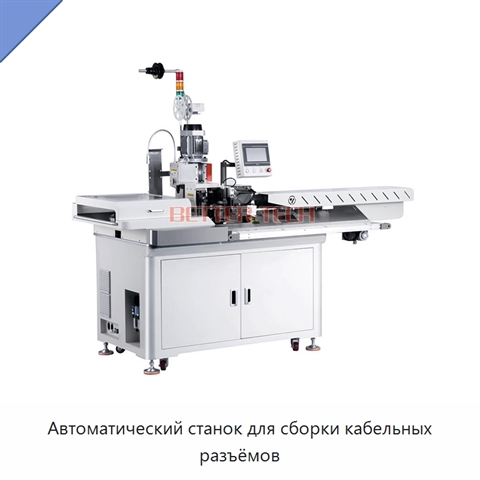

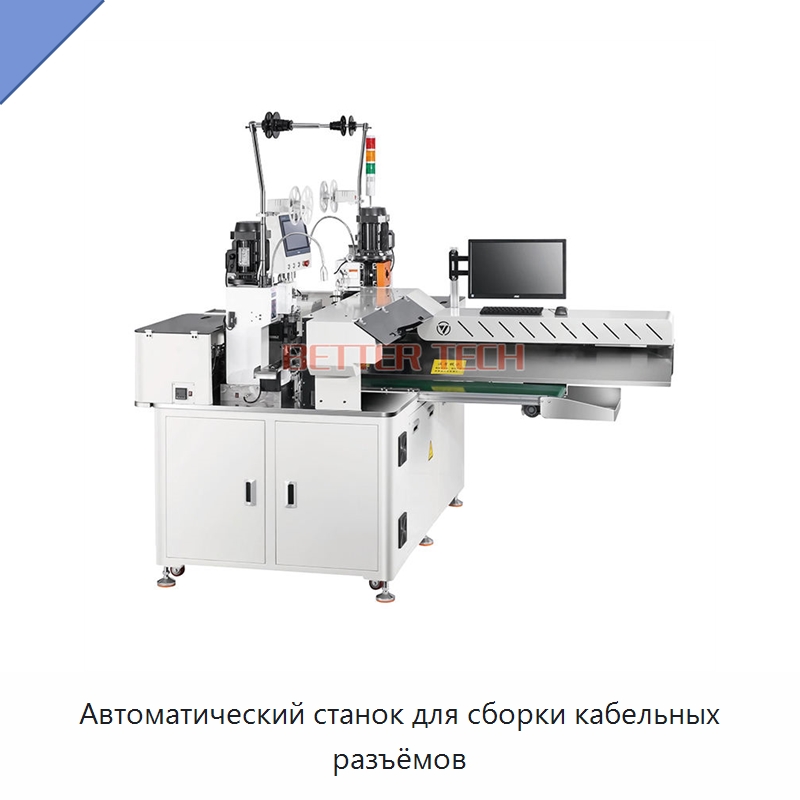

Автоматический станок для сборки кабельных разъёмов

Предусмотрены автоматическая сортировка готовых изделий и распределение по количеству проводов. Оборудование рассчитано на различные типоразмеры проводов и типы разъёмов. Диапазон длины обрабатываемого провода составляет 60–1000 мм, точность длины — ±(0,2 % × L + 1) мм. Длина снятия изоляции на каждом конце — 1–7 мм. Для пластиковых корпусов предусмотрены интервалы между контактами 1,5–3,96 мм и от 1 до 20 контактов. Производительность составляет 1500–2500 шт./ч и зависит от типа клеммы, пластикового корпуса и используемого провода. Параметры питания — 220 В, 50/60 Гц. Для пневматической системы требуется чистый сухой воздух при давлении 0,5–0,7 МПа. Узел рассчитан на усилие 2,0 т и выполнен в малошумном прецизионном исполнении. В конструкции предусмотрены 10 комплектов сервомоторов, 4 комплекта шаговых моторов, 9 комплектов прецизионных шарико-винтовых передач и 33 комплекта направляющих рельсов. Материал лезвия — легированная сталь.
