Артикул: 137-964
Модель: ПГИ-71(7У)
Секция: Дополнительная

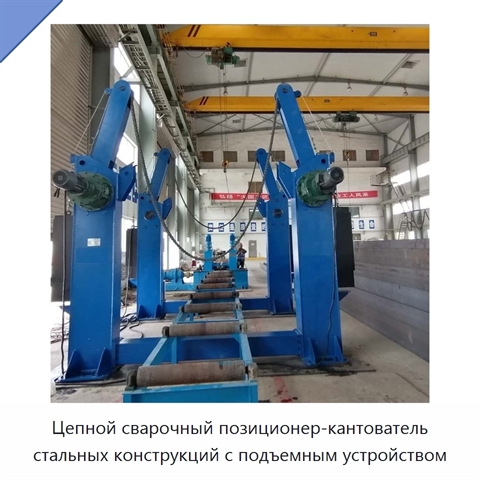

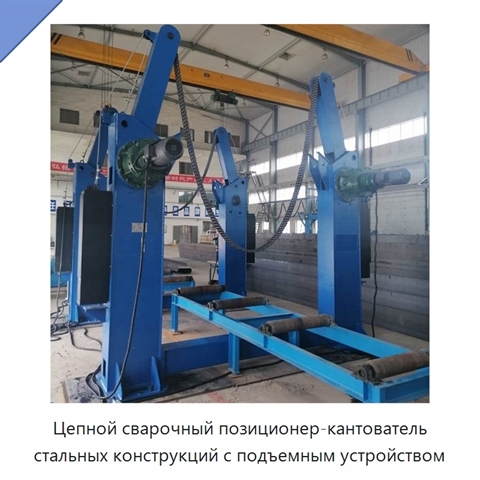

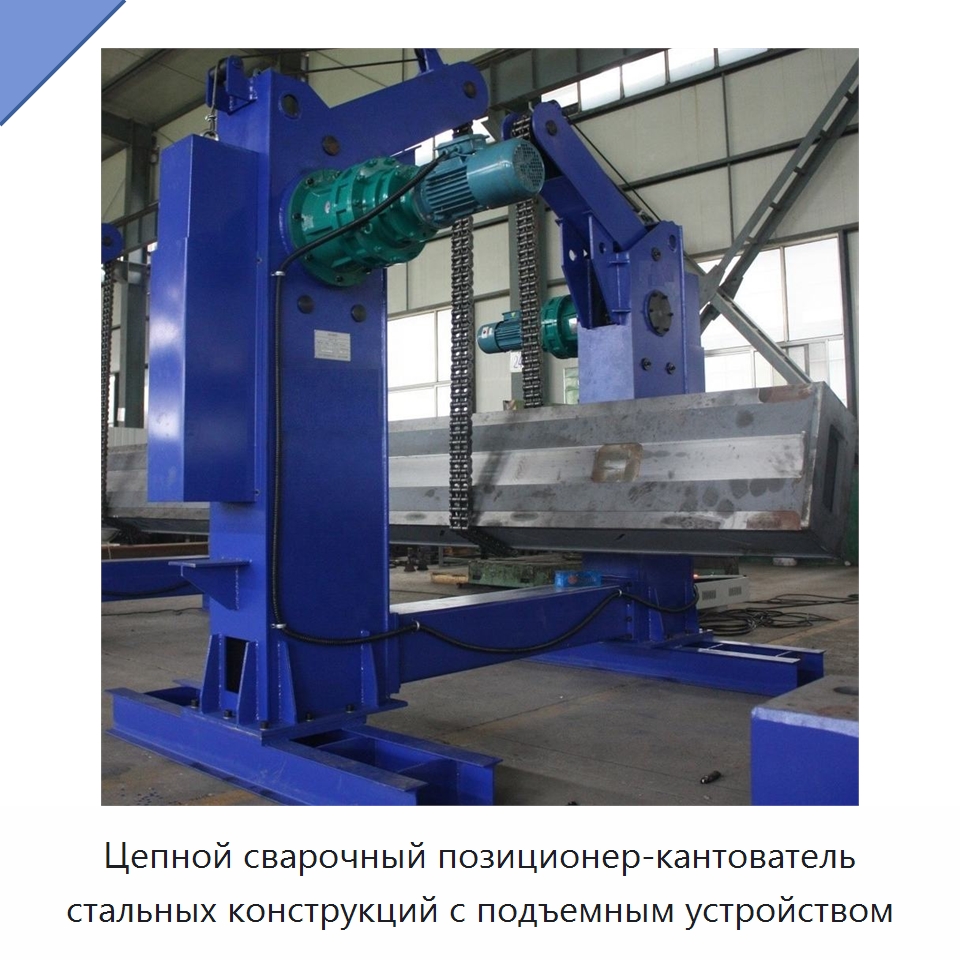

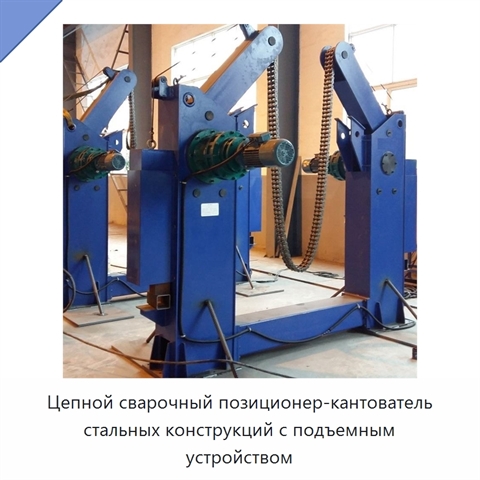

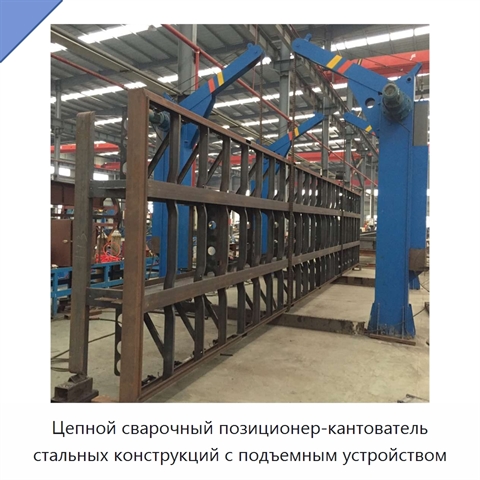

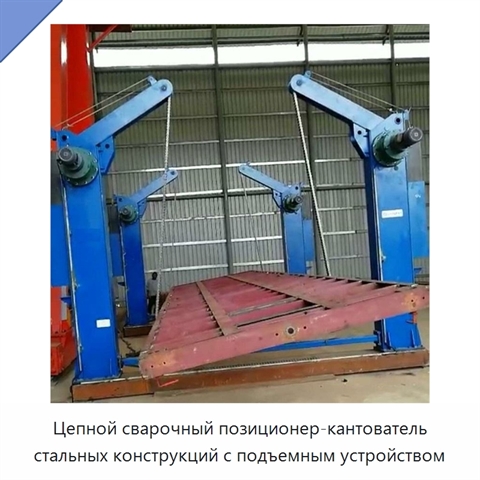

Цепной сварочный позиционер для кантования и подъёма стальных конструкций
Цепной сварочный позиционер предназначен для кантования заготовок на угол от 0 до 360° по часовой стрелке или против неё и их подъёма между технологическими операциями. Несущая конструкция выполнена по схеме перевёрнутого портала и включает четыре колонны коробчатого сварного сечения. На каждой колонне размещён приводной механизм: тормозной двигатель через циклоидальный цевочный редуктор вращает звёздочку. Над звёздочкой находятся два ролика, закреплённые на поворотном рычаге; они изменяют направление движения цепи и положение её ветвей. Нижний направляющий ролик увеличивает угол охвата звёздочки цепью. При необходимости кантования поворотный рычаг опускается, а когда переворот не требуется — поднимается, ослабляя цепь для продольного перемещения заготовки. Подъёмная цепь удерживает заготовку при перевороте и препятствует её проскальзыванию. Четыре редуктора могут вращаться в одном или противоположных направлениях: в первом режиме выполняется кантование, во втором — подъём и опускание. Система управления включает ПЛК, главный шкаф и ручной пульт, соединённый со шкафом кабелем длиной 15 м. Пульт позволяет управлять позиционером с разных рабочих мест. На пульте и в главном шкафу расположены кнопки включения и остановки питания, переключатель направления кантования и кнопка аварийного останова. Система имеет защиту двигателя от сверхтока, перенапряжения и превышения крутящего момента. Контроль температуры останавливает оборудование и включает аварийную сигнализацию при перегреве; доступны местное и дистанционное управление.
Задать вопрос Искать на Baidu
Какую задачу решает цепной сварочный позиционер
Цепной сварочный позиционер применяют для поворота и подъёма стальных заготовок между технологическими операциями, а также для их продольного перемещения при ослабленной цепи.
Характеристики ПГИ-71(7У)
Модель (по базе 91Т)ПГИ-71(7У)
Габаритные размерыпо индивидуальному заказу, 3000 × 2500 × 2000 мм
Частота вращения0,5–3,5 об/мин, 0,05–0,5 об/мин, 0,5–3,5 об/мин
Типсварочный позиционер
Цепной сварочный позиционер - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ПГИ-71(7У) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ПГИ-71(7У) под условия применения (на базе производителя-оригинала или нашего завода в России).
Дата последней проверки актуальности информации: 09.08.26
Производитель и технические характеристики подтверждены.
