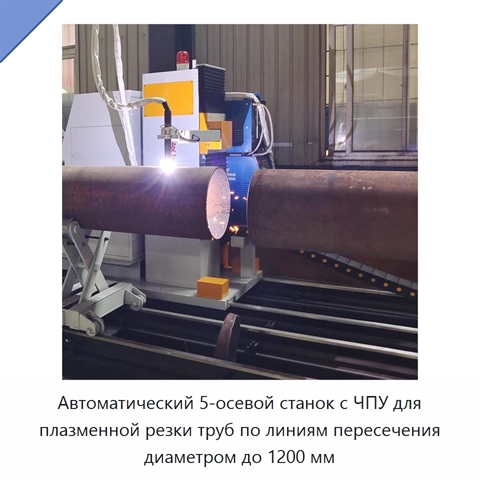

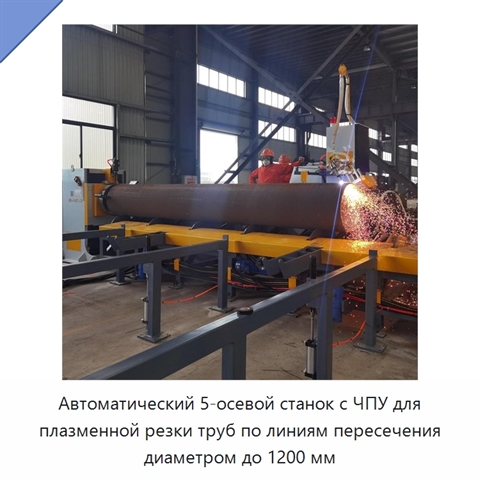

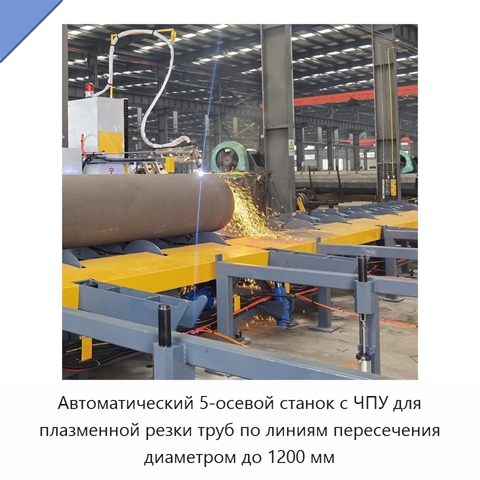

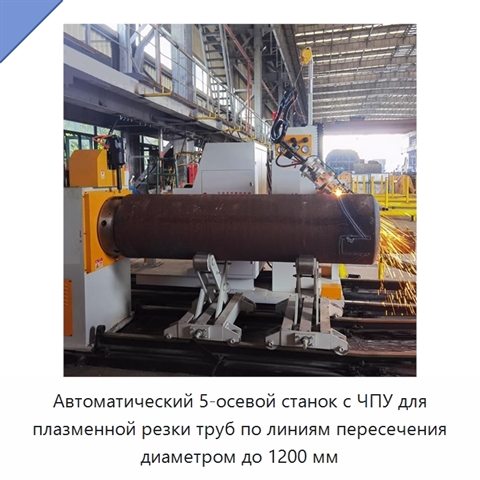

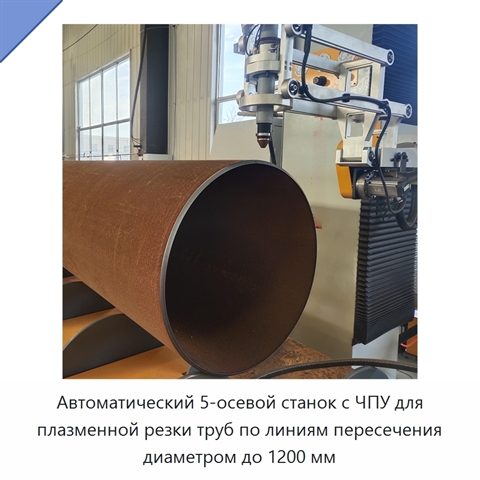

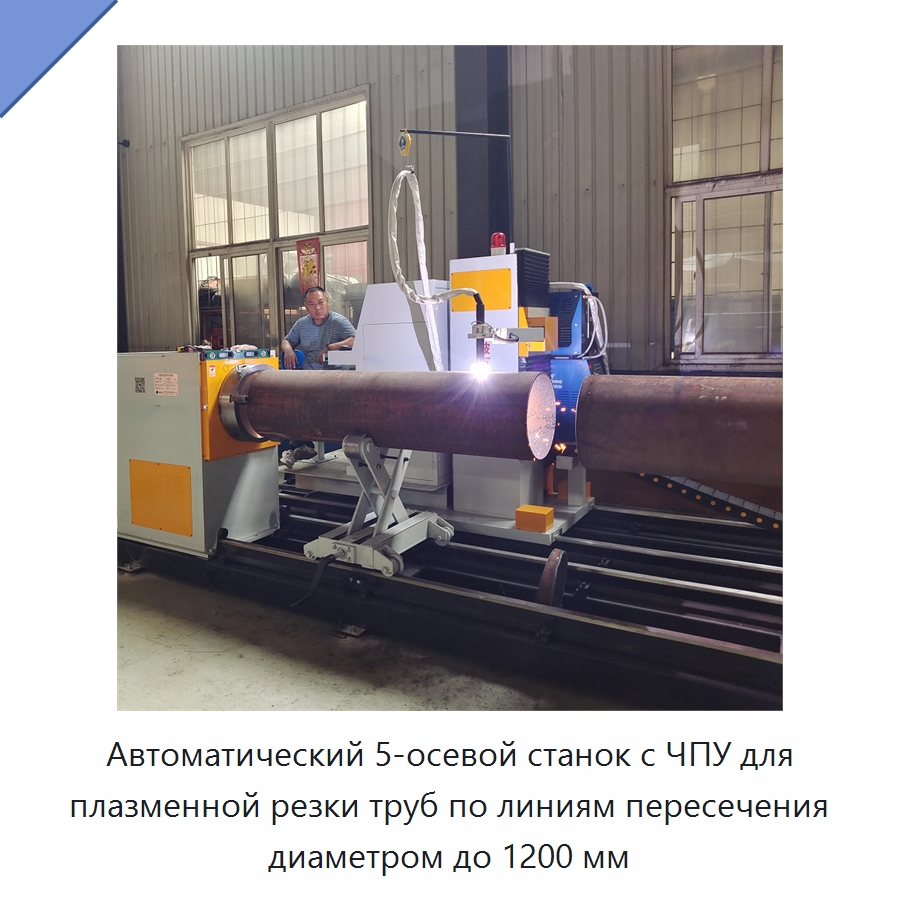

Автоматический 5-осевой станок с ЧПУ для плазменной резки труб по линиям пересечения диаметром до 1200 мм

Станок с ЧПУ предназначен для резки, снятия фасок и криволинейной обработки стальных труб по линиям пересечения. Доступны газопламенный, плазменный либо оба процесса резки. Газопламенным способом режут углеродистую сталь, плазменным — углеродистую, легированную и нержавеющую сталь. Станок выполняет прямой рез, V-образные фаски, отверстия и обработку торцов по линиям пересечения. Для запуска цикла оператор импортирует чертёж или выбирает готовую схему из библиотеки системы управления, вводит радиус трубы и угол пересечения, после чего запускает автоматическую обработку одной кнопкой. Диапазоны номинального диаметра для вариантов исполнения составляют DN50–400, DN50–600, DN50–800, DN100–1000 и DN200–1200. Длина резки составляет 12 м либо определяется по требованию. Скорость перемещения регулируется в пределах 10–6000 мм/мин, угол фаски — от 0 до 45°. Штатная система управления рассчитана на 5 осей; также доступны варианты с 6, 7 или 8 осями. Точность по углу составляет менее 0,5°. В число дополнительных вариантов оснащения входят импульсный картриджный пылеуловитель мощностью 5,5 кВт, механизм копирующего слежения за округлостью заготовки с функцией шестой оси, пневматическая система зажима патрона, а также патрон и программное обеспечение для резки квадратных труб.
