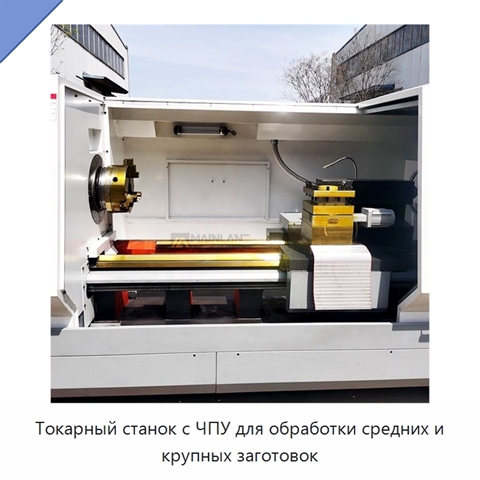

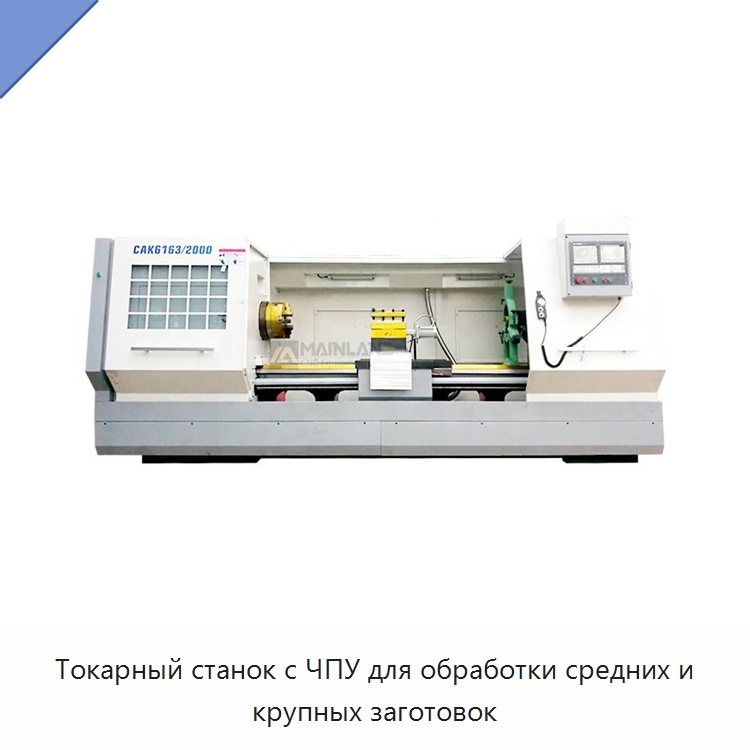

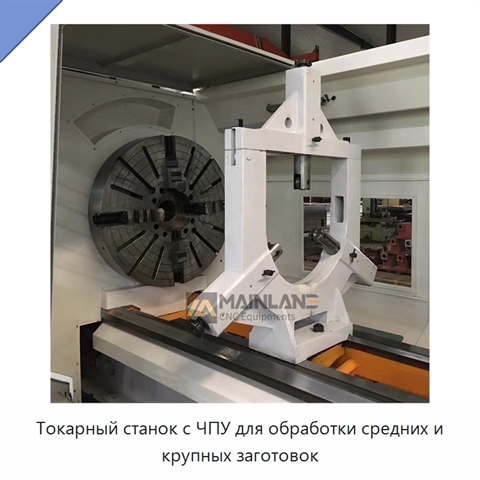

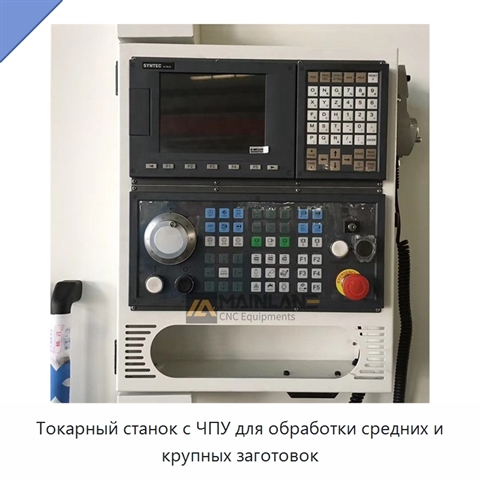

Токарный станок с ЧПУ для обработки средних и крупных заготовок

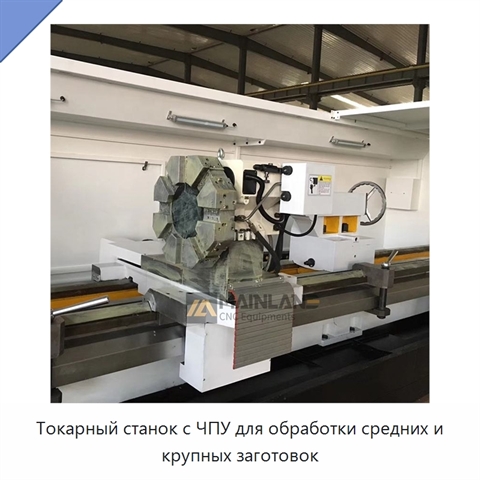

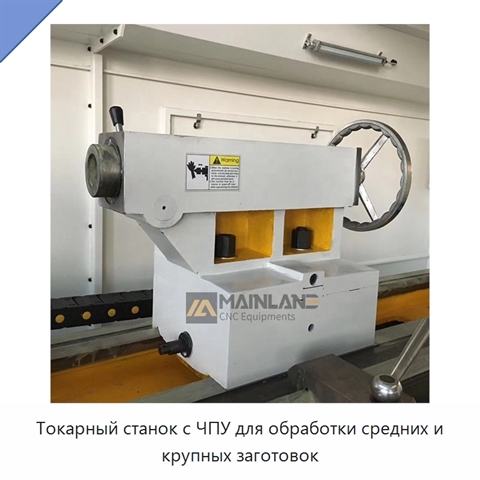

Конструкция токарного станка с ЧПУ включает цельную станину, основание повышенной жёсткости, расширенную опорную плиту и встроенную автоматическую систему смазки. Рабочая зона рассчитана на диаметр обработки над станиной 630 или 800 мм, а над поперечными салазками — 350 или 550 мм. Расстояние между центрами составляет 1000, 1500, 2000 или 3000 мм, ширина направляющих станины — 550 или 600 мм, максимальная нагрузка — 3 или 5 т. Шпиндель имеет отверстие диаметром 104 или 130 мм с коническими вариантами метрический Ø120, MT#5 и метрический Ø140, MT#6. Для шпинделя предусмотрены три ручные ступени либо четыре гидравлические ступени, диапазон частоты вращения составляет 10–1000 или 17–1000 об/мин. Установлен ручной трёхкулачковый патрон диаметром 315 мм. Резцедержатель выполнен в NC-исполнении на 4 позиции, дополнительно доступны варианты на 6, 8 или 12 позиций; размер державки инструмента — 32 × 32 мм. Ход по оси X составляет 320 или 420 мм, по оси Z — 850, 1350, 1850 или 2850 мм, скорость ускоренного перемещения по обеим осям — 4000 мм/мин. Пиноль задней бабки имеет диаметр 104 мм, конус MT#5 и ход 250 мм. Мощность двигателя главного шпинделя равна 11 кВт, двигателя насоса охлаждающей жидкости — 0,125 кВт. Точность позиционирования составляет 0,020 мм, повторного позиционирования — 0,010 мм. Габариты по ширине и высоте равны 1690 × 1740 мм, длина доступна в вариантах 3390, 3890, 4390 или 5390 мм, масса нетто — 4,7, 5,1 или 5,5 т. Стандартная комплектация включает ручной четырёхкулачковый патрон, ручную заднюю бабку и полное ограждение от разбрызгивания. Дополнительно предлагаются гидравлические цельный и полый патроны, гидравлическая задняя бабка, неподвижный и подвижный люнеты и приводной инструмент.
