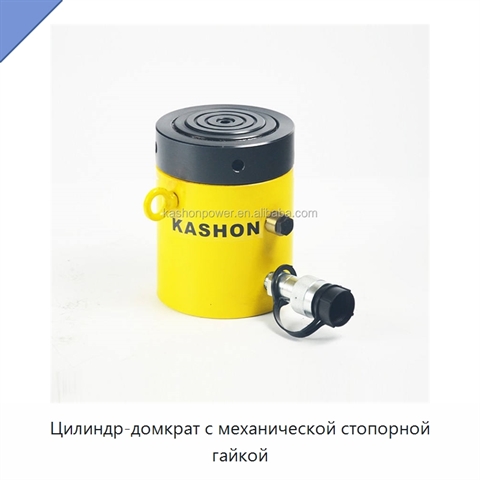

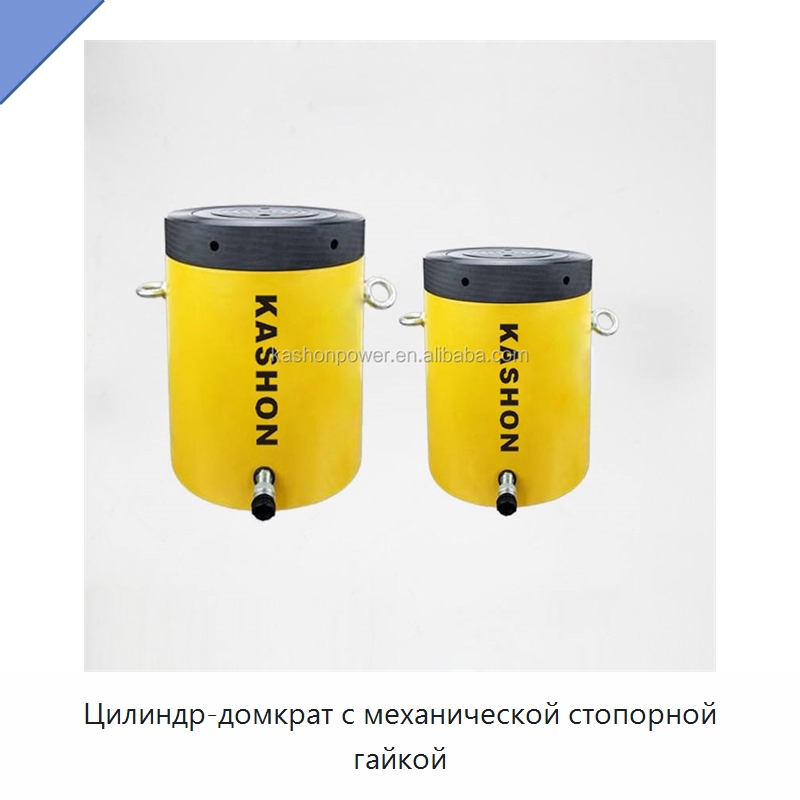

Цилиндр-домкрат с механической стопорной гайкой

Линейка включает низкопрофильные, облегчённые и высокотоннажные исполнения грузоподъёмностью от 20 до 1000 т; ход штока находится в диапазоне 45–300 мм. Для совместной работы предусмотрены два варианта насоса. Первый — двухскоростной, одностороннего действия, с объёмом масла 7400 мл и массой 27,0 кг. У второго объём масла составляет 20 л, подача на малой и высокой скорости — соответственно 2,0 и 12,0 л/мин, габариты — 360 × 450 × 380 мм, масса — 16 кг. Максимальное давление обоих насосов и рабочее давление соединительного рукава равны 700 бар. Рукав имеет стальную оплётку и внутренний диаметр 6,35 мм; давление разрыва составляет 2800 бар при коэффициенте 4:1. Для подключения предусмотрены муфты размером 9,525 или 6,35 мм и резьбовое соединение шарового либо игольчатого типа. Варианты длины рукава: 6, 7,5, 10 и 15 м.

Наименование производителя

CLL Series Mechanical Lock Nut Hydraulic Cylinder Jack
