Артикул: 433-737
Модель: ШБЮ-71(8К)
Секция: Дополнительная

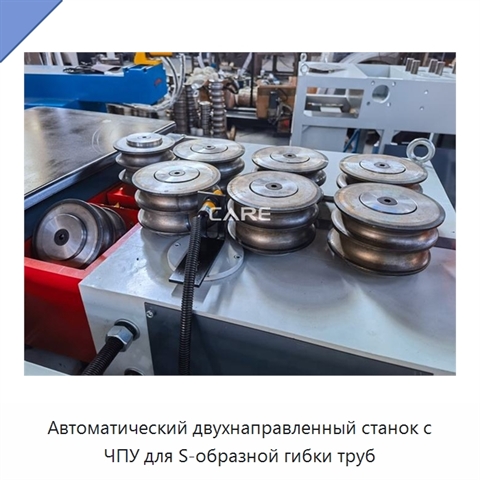

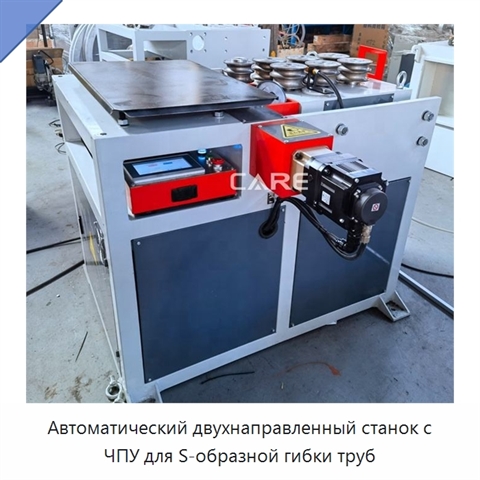

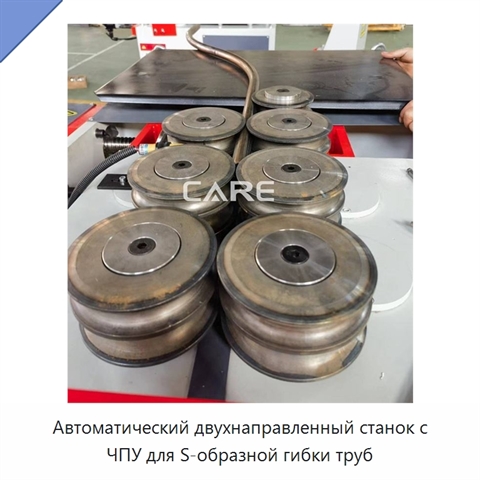

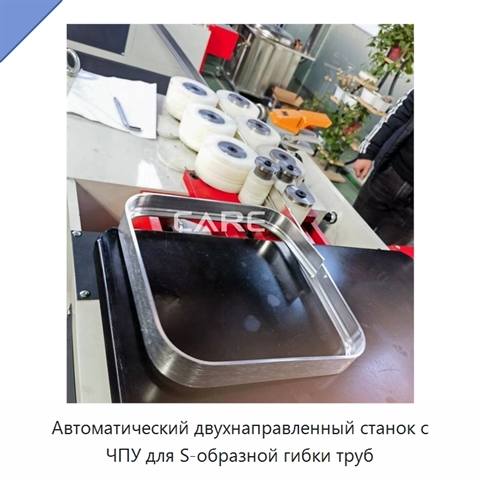

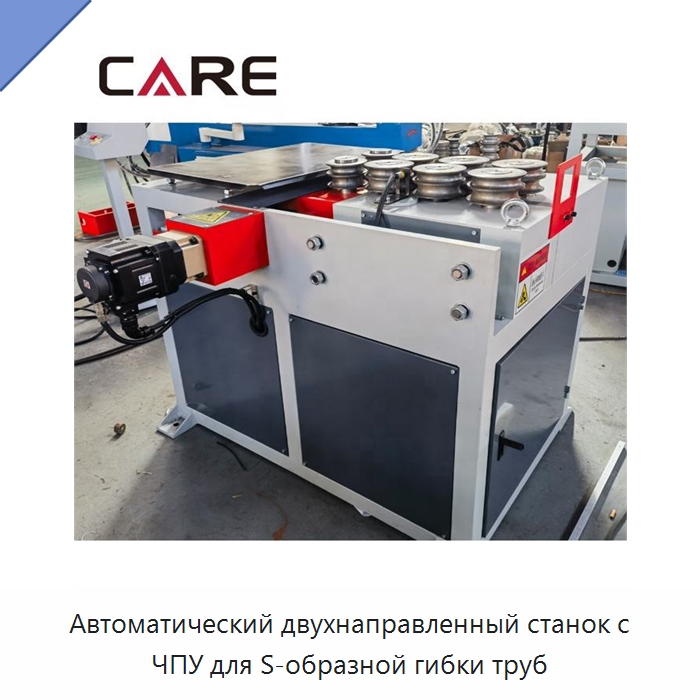

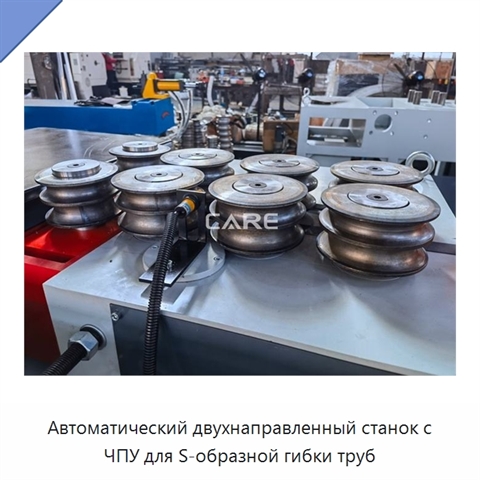

Автоматический двухнаправленный станок с ЧПУ для S-образной гибки труб
Станок оснащён сенсорным экраном управления, отображением английских субтитров и диалоговым интерфейсом человек-машина. Доступны ручной и полуавтоматический режимы работы. Поддерживается гибка под различными углами. Переносной ножной переключатель выполняет запуск и аварийную остановку. Подача осуществляется двигателем с частотным регулированием мощностью 3,8 кВт, который служит источником мощности станка. Выходное усилие редуктора передаётся через зубчатую передачу. Скорость прокатки регулируется изменением частоты вращения двигателя и составляет 0-140 мм/с. Роликовую гибку выполняет серводвигатель; отдельный серводвигатель регулирует диаметр окружности. Рабочая система включает 8 приводных и 1 пассивный ролик. Серводвигатель подачи имеет мощность 1 кВт. Точность гибочного сервопривода составляет ±0,1 мм, точность подачи - ±2 мм. Станок обрабатывает алюминий, алюминиевые сплавы, нержавеющую сталь, латунь, медь и углеродистую сталь. Максимальный диаметр круглой трубы составляет 40 × 2 мм, минимальный радиус гибки - не менее 15D. Масса станка - 1200 кг, габариты - 1500 × 990 × 1100 мм.
Задать вопрос Искать на Baidu
Какую задачу решает станок для гибки труб
Станок для гибки труб предназначен для производства овощных теплиц и выполнения гибочных операций с трубами.
Характеристики ШБЮ-71(8К)
Модель (по базе 91Т)ШБЮ-71(8К)
Автоматизацияавтоматическая
Основные компонентыПЛК, двигатель, подшипник, шестерня
Ключевые преимуществавысокая точность
Материал / обрабатываемый металлалюминий, алюминиевый сплав, нержавеющая сталь, латунь, медь, углеродистая сталь
Станок для гибки труб - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ШБЮ-71(8К) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ШБЮ-71(8К) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата актуализации информации: 06.10.26
Производитель и параметры оборудования проверены.
Люди, которые искали Станок для гибки труб, также смотрели:
+1 фотоСамоходный электрический ножничный подъёмник — мобильная гидравлическая платформа для высотных работ
Модель: ЖШЯ-57(8Д)
Самоходный электрический ножничный подъёмник представляет собой мобильную гидравлическую платформу для высотных работ в заводских условиях. Преодолеваемый уклон составляет 0,5, дорожный просвет — 0,06 м, колёсная база — 990 мм. Скорость подъёма/опускания — 150/120 с.

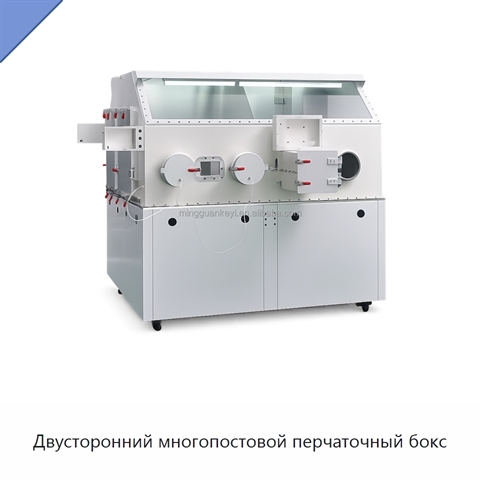

+4 фотоДвусторонний многопостовой перчаточный бокс
Модель: ТВА-28(1Т)
Перчаточный бокс представляет собой большую систему для работы без воды и кислорода.

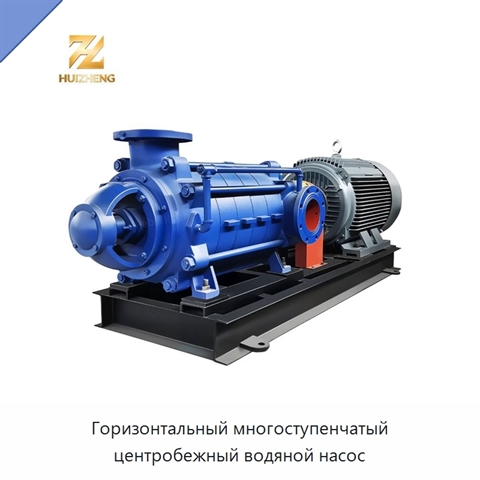

Горизонтальный многоступенчатый центробежный водяной насос
