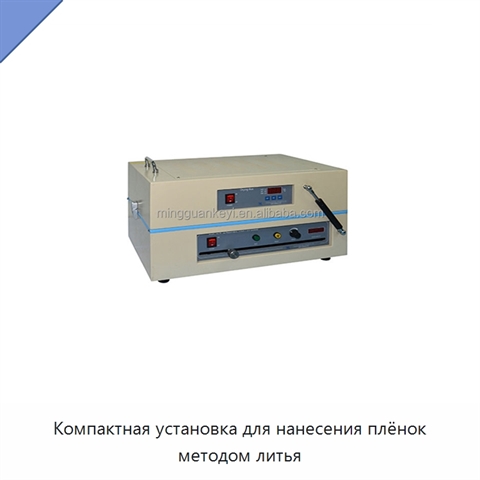

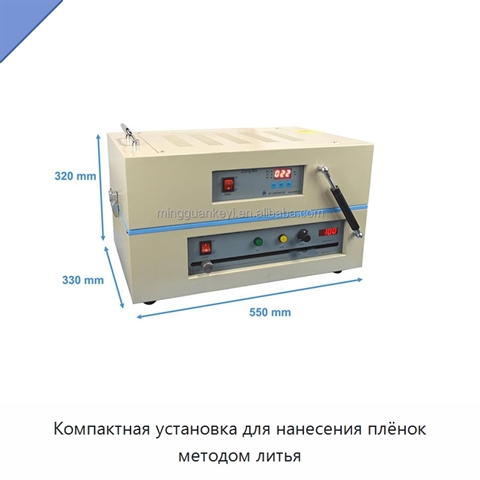

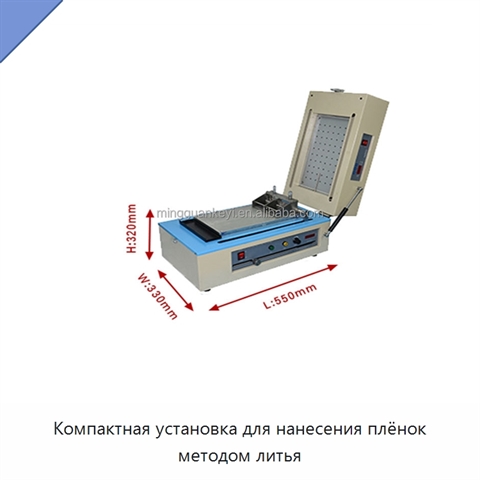

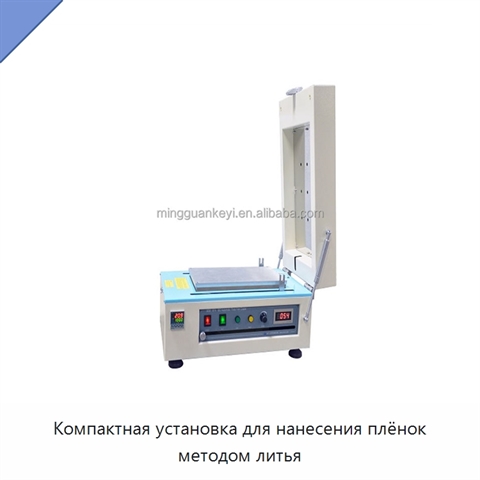

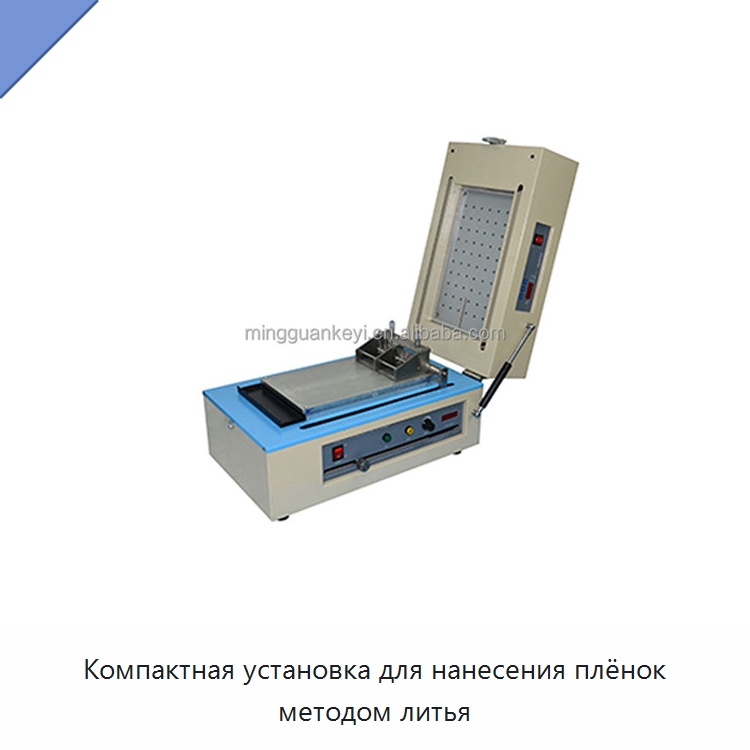

Компактная установка для нанесения плёнок методом литья

Установка для нанесения плёнок оснащена прецизионным аппликатором с постоянным перемещением. Подложка фиксируется вакуумной адсорбцией. Вакуумная алюминиевая плита-держатель имеет размеры 360 × 200 мм, максимальный размер области вакуума — 300 × 150 мм. Скорость движения аппликатора регулируется в диапазоне 10–100 мм/с, ход нанесения — 10–250 мм. Аппликатор плёнки микрометрического регулируемого типа имеет размер 150 мм, диапазон регулировки 0,01–5 мм и точность толщины плёнки ±0,01 мм. Максимальная температура нагрева составляет 120 °C. Питание осуществляется от сети переменного тока 220 В, 50 Гц, суммарная мощность — 1100 Вт; требуется надёжное заземление. В закрытом состоянии габариты установки равны 600 × 400 × 380 мм, в открытом — 870 × 400 × 750 мм, масса — 50 кг. Для размещения нужен рабочий стол 800 × 600 × 700 мм с нагрузкой свыше 200 кг. Рабочие условия включают высоту не более 1000 м, температуру 25 ± 15 °C и относительную влажность 55 ± 10 %. Вода, газ и вентиляционное устройство не требуются. В стандартный комплект входят поперечный толкатель, сборный контейнер, аппликатор и стакан для материала.

Наименование производителя

Compact Tape Casting Film Coater with Heating & Vacuum Chuck (200x365mm) - MSK-AFA-III
