Артикул: 121-305
Модель: ПДЭ-72(9Е)
Секция: Дополнительная

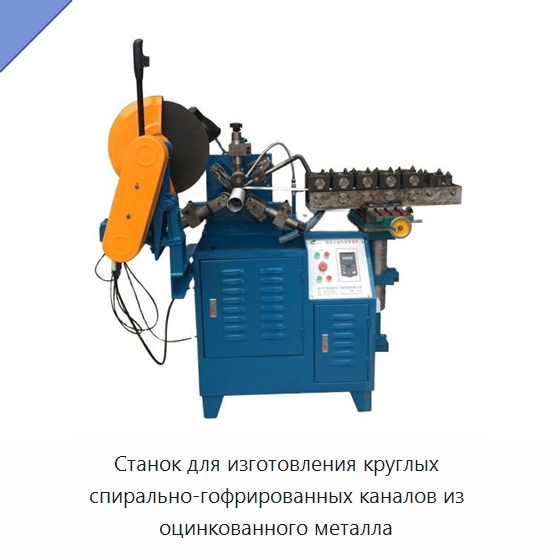

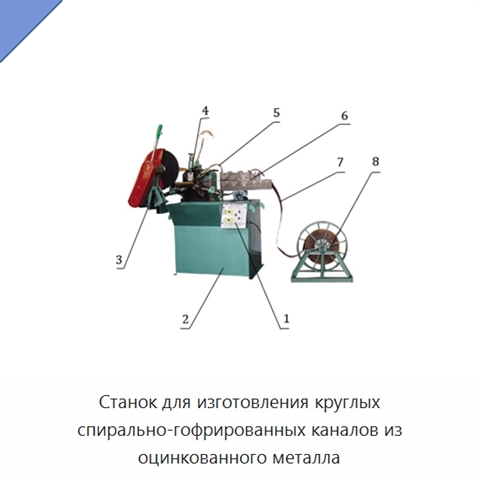

Станок для изготовления круглых спирально-гофрированных каналов из оцинкованного металла

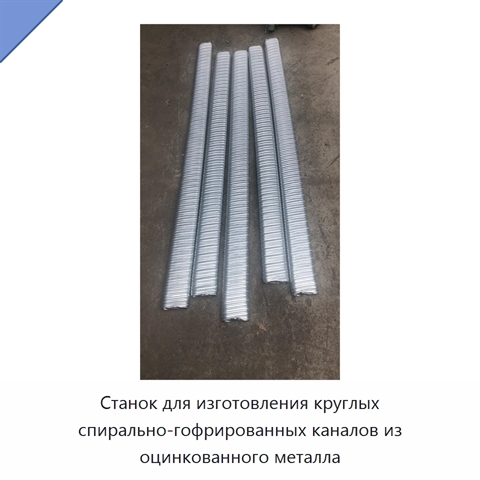

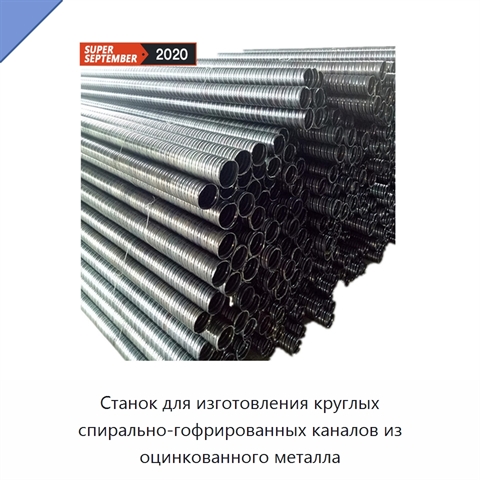

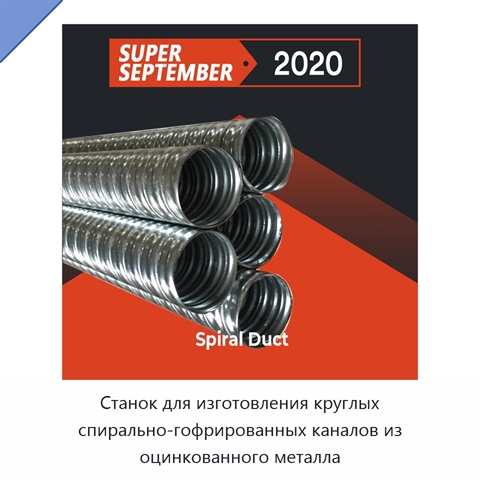

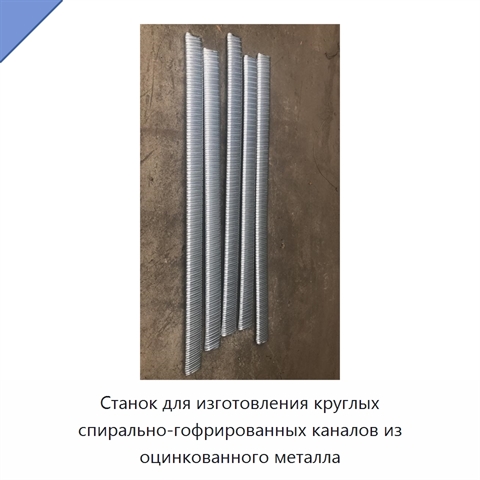

Станок формует круглые спирально-гофрированные каналы из оцинкованного рулонного металла. Обрабатывается рулонный материал шириной 36 мм и толщиной 0,25–0,4 мм. Диаметр готового канала составляет 40–150 мм, шаг — 28 мм, а длина регулируется. Станок имеет сварную конструкцию с небольшими габаритами; его масса составляет 60 кг, что упрощает перевозку на рабочую площадку. Резка выполняется пильным диском, производительность системы охлаждения составляет 12 л/мин. Для формования предусмотрены оправки φ45, φ50, φ55, φ60, φ65, φ70, φ75, φ80, φ85, φ90, φ95, φ100 и φ105. В комплект входят плоскогубцы, молоток, ножницы, разводной гаечный ключ, шестигранные ключи 10 и 6 мм, крестовая и плоская отвёртки, рулетка длиной 5 м, гаечный ключ 17–19, оправка, малая оправка и аппарат для прерывистой сварки. Получаемые каналы обладают высокой непроницаемостью, изоляционной прочностью, высокой прочностью и гибкостью. Они могут использоваться в предварительно выполненных отверстиях при строительстве мостов и проведении бетонных работ.
Задать вопрос Искать на Baidu
Какую задачу решает станок для изготовления спирально-гофрированных каналов
Станок для изготовления спирально-гофрированных каналов применяют при выпуске каналов для предварительно выполненных отверстий в мостовых конструкциях и при бетонных работах.
Характеристики ПДЭ-72(9Е)
Модель (по базе 91Т)ПДЭ-72(9Е)
Ширина рулона36 мм
Производительность системы охлаждения12 л/мин
Двигатель системы охлаждения380 В / 3 фазы / 50 Гц / 80 Вт
Основные компонентыПЛК, двигатель
Способ резкиПильный диск
Двигатель резки380 В / 3 фазы / 50 Гц / 1,5 кВт
Мощность привода380 В / 3 фазы / 50 Гц / 4 кВт
Диаметр канала40–150 мм
Длина каналаРегулируемая
Формующие оправкиφ45, φ50, φ55, φ60, φ65, φ70, φ75, φ80, φ85, φ90, φ95, φ100, φ105
Инструмент в комплектеПлоскогубцы, молоток, ножницы, разводной гаечный ключ, шестигранный ключ 10 мм, шестигранный ключ 6 мм, крестовая отвёртка, плоская отвёртка, рулетка 5 м, гаечный ключ 17–19, оправка, малая оправка, аппарат для прерывистой сварки
Конструкция станкаСварная конструкция
Шаг28 мм
Мощность(Вт)3 кВт
Толщина листа (мм)Настраиваемая
Масса60 кг
Станок для изготовления спирально-гофрированных каналов - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ПДЭ-72(9Е) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ПДЭ-72(9Е) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата актуализации информации: 24.08.26
Производитель и параметры оборудования проверены.
Люди, которые искали Станок для изготовления спирально-гофрированных каналов, также смотрели:
+5 фотоНизкопрофильный гидравлический подкатной домкрат с длинной рамой, 5, 10, 15 или 20 т, высота подъёма до 680 мм
Модель: РШУ-82(9Ф)
Низкопрофильный гидравлический подкатной домкрат выполнен с длинной сварной стальной рамой. Доступны исполнения грузоподъёмностью 5, 10, 15 и 20 т; максимальная высота в зависимости от исполнения составляет 560, 570 или 680 мм. Высокопрочный гидравлический цилиндр создаёт стабильное подъёмное усилие
+3 фотоПромышленный сухой охладитель с алюминиевым оребрённым теплообменником
Модель: ЭНС-28(5К)
Промышленный сухой охладитель оснащён алюминиевым оребрённым теплообменником и вентилятором. Производительность системы охлаждения составляет 20–8800 кВт. Максимальный расход воздуха — 470 000, рабочая температура находится в диапазоне от −30 до 60 °C. Охладитель предназначен для охлаждения воды и т

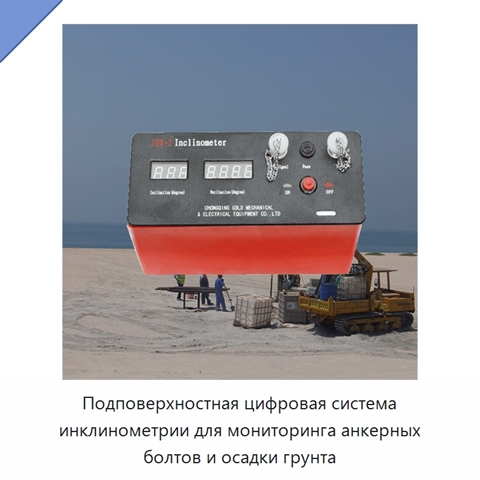

+5 фотоПодповерхностная цифровая система инклинометрии для мониторинга анкерных болтов и осадки грунта
