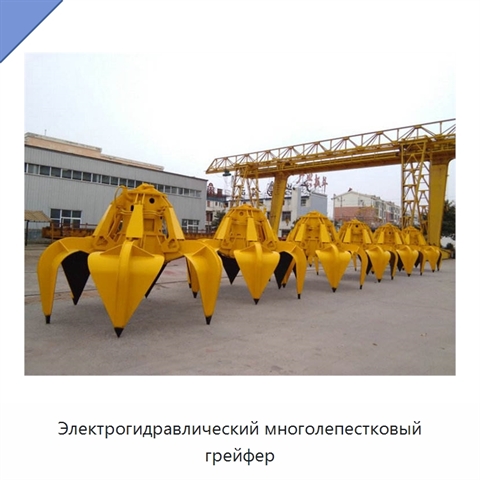

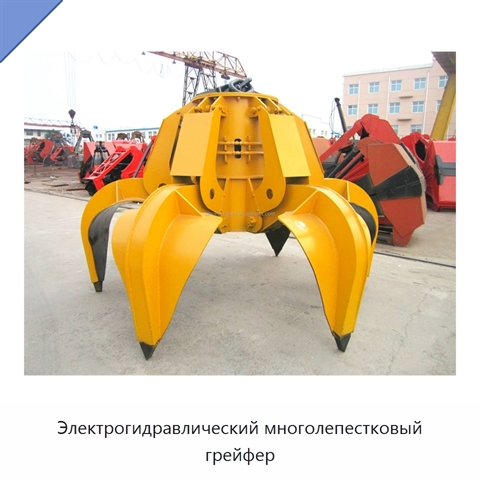

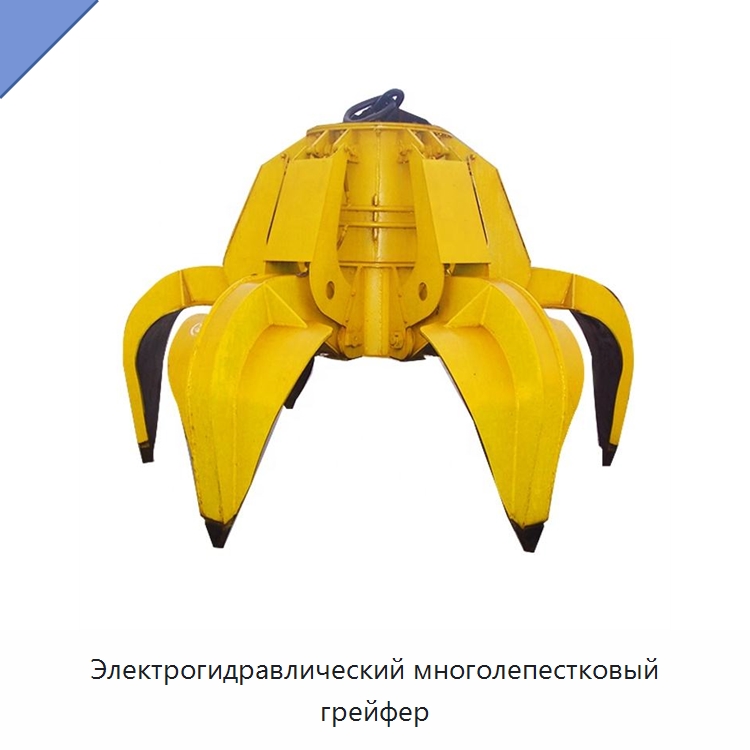

Электрогидравлический многолепестковый грейфер

Грейфер выполнен с шестью лепестками, соединёнными с рамой главными пальцами; при работе они образуют форму лотоса. Гидроцилиндр, соединённый с лепестком, управляет его открытием и закрытием, а выдвижение и втягивание штока изменяет положение лепестка. Главные пальцы изготовлены из высоколегированной стали с точной обработкой и закалкой. Наконечники ковша выполнены из износостойкой легированной литой стали, рама — из износостойкого стального листа. Внутри рамы установлена насосная станция с двигателем, плунжерным насосом высокого давления и блоком управляющих клапанов. Нижнее пространство рамы используется как масляный бак гидросистемы. Насосную станцию можно снять с рамы без демонтажа стального каната, что облегчает техническое обслуживание. Оба конца цилиндра закреплены в верхней части рамы и на диске лепестка с помощью шарнирных подшипников. Датчик угла наклона отслеживает положение грейфера и предотвращает его опрокидывание. Ковш соединён с канатом переходной цепью, а канат имеет четырёхточечную V-образную схему, уменьшающую скручивание и столкновения с сооружениями. Напряжение питания составляет 380, 415 или 440 В; степень защиты гидравлического узла — IP66. Система управления соединена с помещением управления кабелем на кабельном барабане и оснащена собственным комплектом кнопок.
