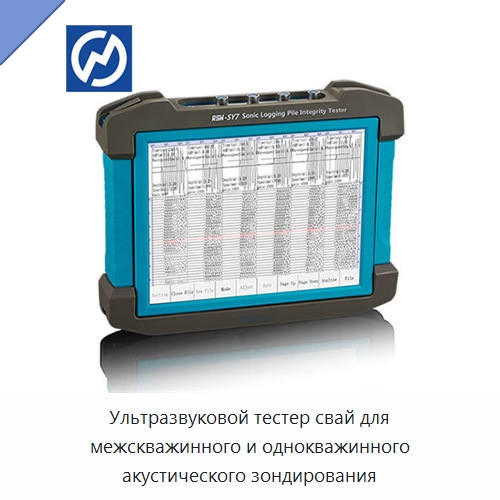

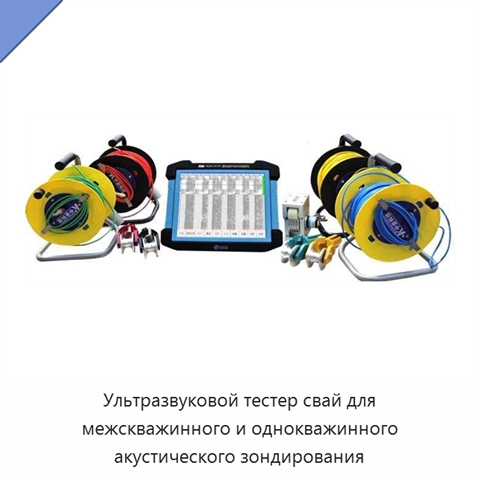

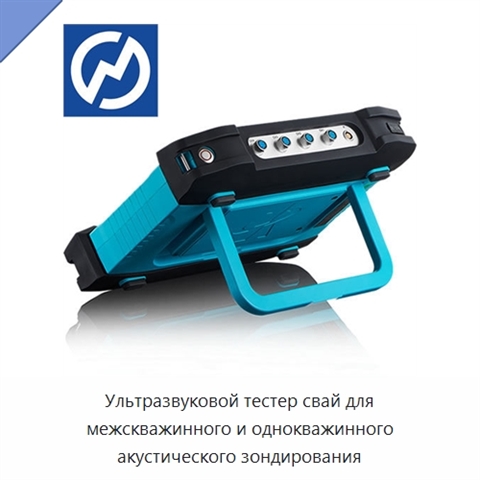

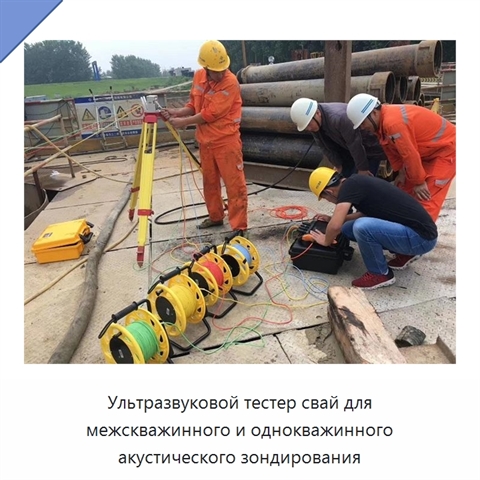

Ультразвуковой тестер свай для межскважинного и однокважинного акустического зондирования

Прибор выполнен на базе маломощной встроенной системы управления. Базовая частота составляет 1 ГГц, объем памяти — 512 МБ. Передача и прием выполняются синхронно по четырем независимым управляемым каналам. За один подъем можно испытать шесть профилей. Управление осуществляется с сенсорного экрана, отображение — на ярком ЖК-экране с диагональю 307,34 мм. Предусмотрены встроенная проводная связь и загрузка данных по беспроводному каналу. Глубина подсчитывается автоматически, скорость сканирования составляет не менее 20 циклов/с, запуск выполняется по сигналу. Интервал выборки регулируется от 0,1 до 200 мкс. Передающее напряжение можно выбирать на уровне 500 или 1000 В. Динамический диапазон составляет не менее 100 дБ, точность усиления — 0,5 дБ. Длительность передающего импульса непрерывно регулируется в пределах 1–100 мкс, полоса частот составляет 1–500 кГц. Точность измерения акустической амплитуды не превышает 3 %, точность акустического времени — 0,5 %, чувствительность приема составляет не более 10 мкВ, межтрековые перекрестные помехи — не более 1/400. Рабочая температура находится в диапазоне от −20 до +55 градусов Цельсия. Съемный литиевый аккумулятор обеспечивает работу не менее 8 ч. Габариты прибора составляют 340×270×73 мм, масса с аккумулятором — 2,0 кг. Подъемное устройство подключается проводным или беспроводным способом; дальность беспроводной передачи составляет 30 м, время беспроводной работы — не менее 20 ч. Минимальное расстояние между точками испытаний — 1 см, максимальная скорость подъема — 60 м/мин, подсчет ведется в обоих направлениях.

Наименование производителя

Crosshole Sonic Logging Singlehole Sonic Logging Pile Ultrasonic Tester
