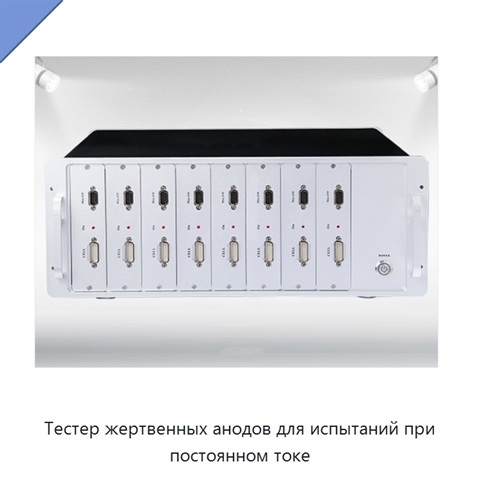

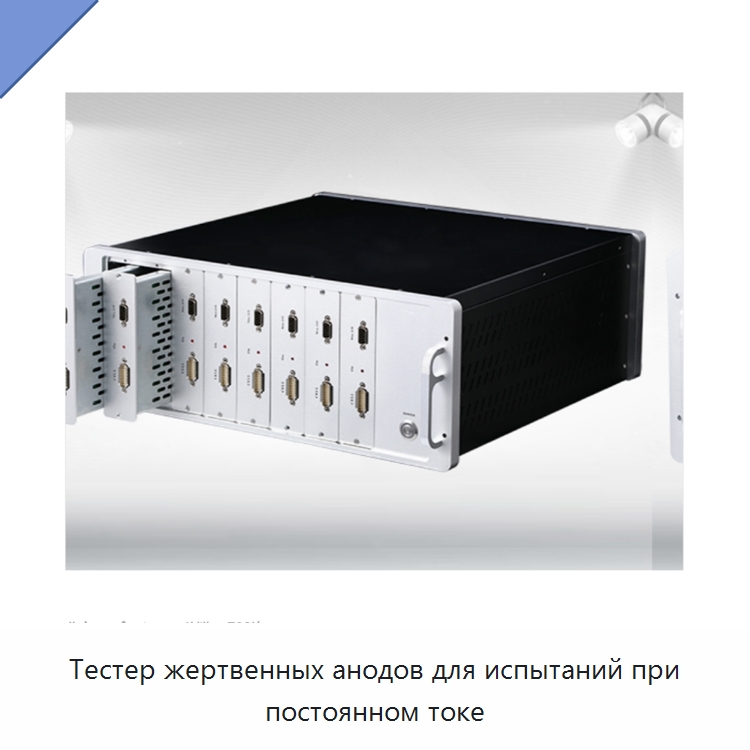

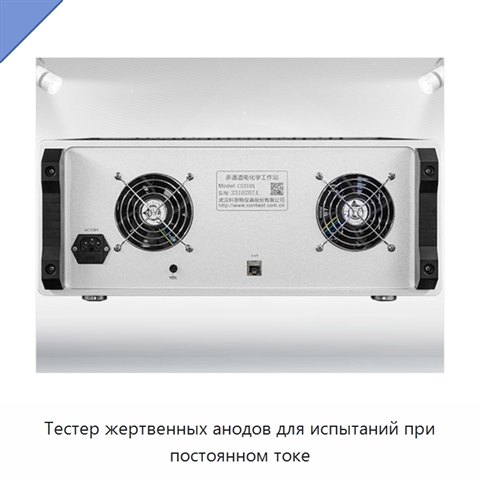

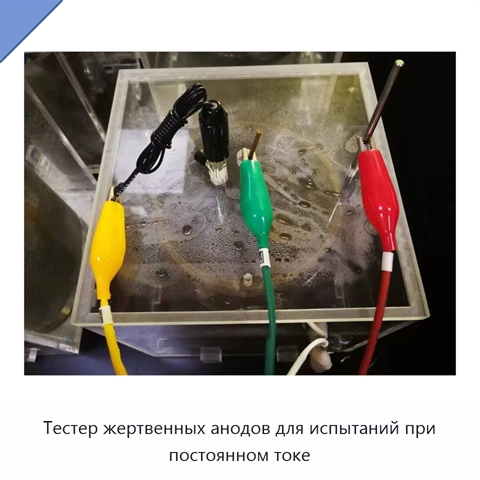

Тестер жертвенных анодов для испытаний при постоянном токе

Электрохимическая рабочая станция обеспечивает одновременное измерение по трём каналам; сопротивление изоляции канала превышает 100 МОм, а обмен данными осуществляется через сетевой порт. Система управления потенциалом задаёт пределы ±10 В, точность 0,1 % от показания полной шкалы ±1 мВ, чувствительность 10 мВ при частоте свыше 100 Гц и 3 мВ при частоте ниже 10 Гц, а нарастание занимает 1 мс при токе менее 10 мА и менее 10 мс при токе менее 2 А; скорость сканирования при линейном и циклическом вольтамперном анализе — 0,001 мВ/с–10000 В/с, приращение — 0,076 мВ при 1 В/мс, минимальный шаг в циклическом режиме — 0,075 мВ. Система управления током рассчитана на ±500 мА при чувствительности менее 1 пА; токовый интервал охватывает от 2 А до 2 нА и разделён на десять уровней, максимальный выходной ток достигает 500 мА, входной импеданс электрода сравнения равен 10¹² Ом || 20 пФ, выходное напряжение слота составляет ±12 В, компенсация по току охватывает от −1 до +1 А. Ширина импульса настраивается в диапазонах 0,0001–65000 с и 0,0001–1000 с; аналого-цифровой сбор данных поддерживает 16 бит при 1 МГц и 20 бит при 1 кГц, цифро-аналоговый выход имеет разрешение 16 бит и время установления 1 мс, фильтр нижних частот содержит восемь программируемых сегментов. Модуль электрохимического импеданса объединяет генератор сигнала и анализатор: частотный интервал равен 10 мГц–1 МГц, амплитуда переменного сигнала — 1–2500 мВ, точность частоты — 0,005 %, разрешение сигнала — 0,1 мВ, выходной импеданс — 50 Ом. Доступны синусоидальная, треугольная и прямоугольная формы сигнала, линейное и логарифмическое сканирование с увеличением или уменьшением, искажение синусоидальной формы менее 1 %; постоянное смещение регулируется от −10 до +10 В, компенсация по потенциалу соответствует тому же диапазону, а полоса пропускания настраивается автоматически или вручную на восьми уровнях. Анализатор допускает интегрирование до 10⁶ циклов или 10⁵ с, задержку измерения 0–10⁵ с и минимальный интервал интегрирования 10 мс либо максимальную длительность одного цикла. Испытательная схема включает насыщенный каломельный электрод, цилиндрический вспомогательный электрод из нержавеющей стали с общей площадью внутренних и внешних рабочих поверхностей около 840 см², рабочий электрод из алюминиевого сплава диаметром 1,6 см и высотой 2,8 см, а также плексигласовую электролитическую ячейку; рабочая площадь образца составляет 14 см², температура раствора — 15–30 °С. Подготовка образца состоит из промывки дистиллированной водой, обезжиривания ацетоном или безводным этанолом, сушки при 105 °С в течение 30 минут и повторного взвешивания с расхождением не более 0,4 мг; после испытания образец взвешивают снова и удаляют продукты коррозии химической обработкой. Функциональные режимы охватывают контроль разомкнутой цепи, поляризацию, динамическую развёртку, ступенчатые переходные режимы, временной анализ, линейную, циклическую, ступенчатую, прямоугольноволновую и дифференциально-импульсную вольтамперию, методы растворения при постоянном, линейном, ступенчатом и прямоугольноволновом воздействии, а также испытания заряда и разряда батарей. Комплект включает рабочую станцию, программное обеспечение, три специальные электролитические ячейки, три вспомогательных катода, три насыщенных каломельных электрода, шесть единиц силиконового каучука, три аналоговые ячейки, один кабель питания на 220 В, сетевой кабель связи и три электродных кабеля длиной 1,2 м; опционально доступны компьютер, печь и весы.

Наименование производителя

CS310X Multi-channel Sacrificial Anode Tester Constant Current Electrochemical Performance test EIS
