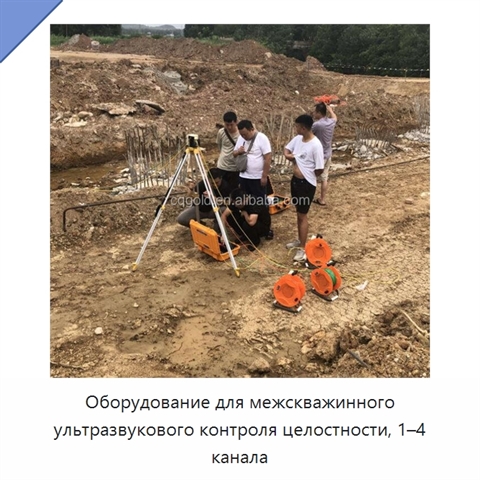

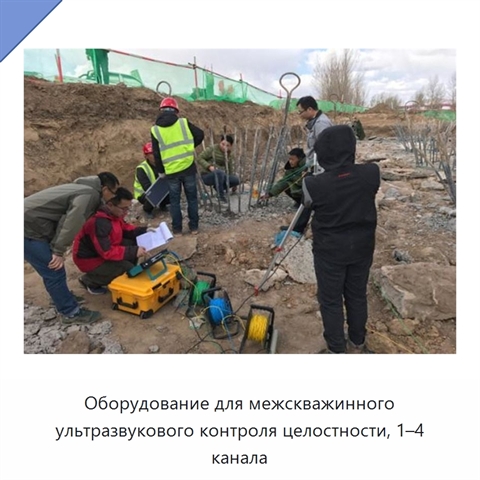

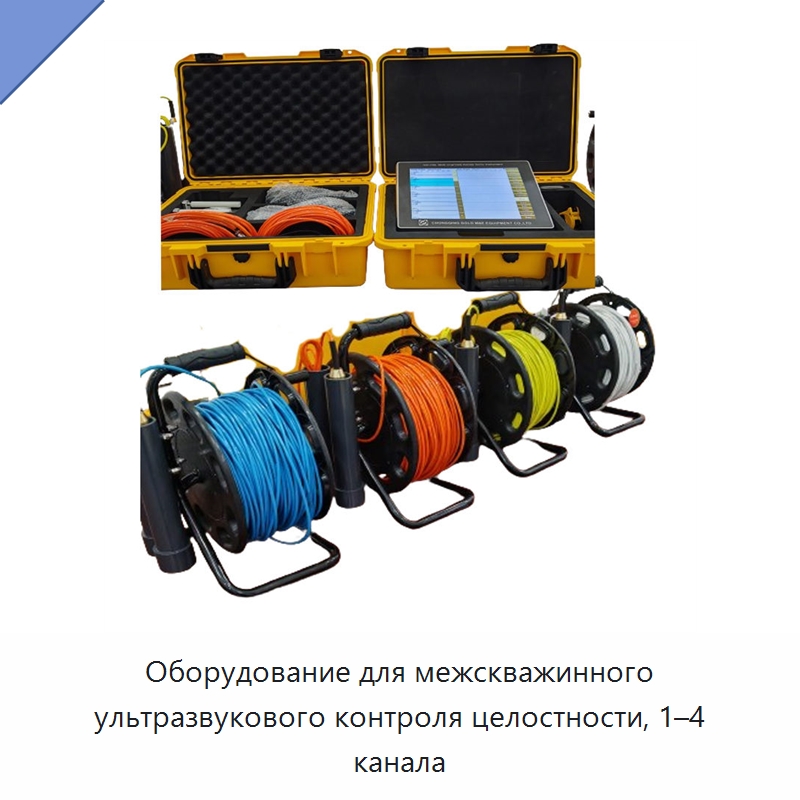

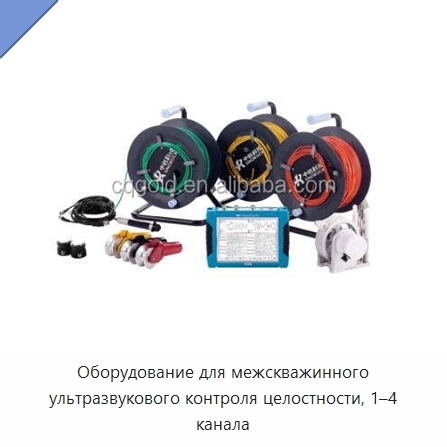

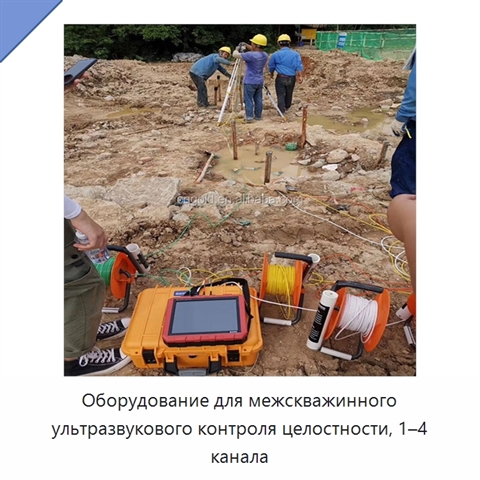

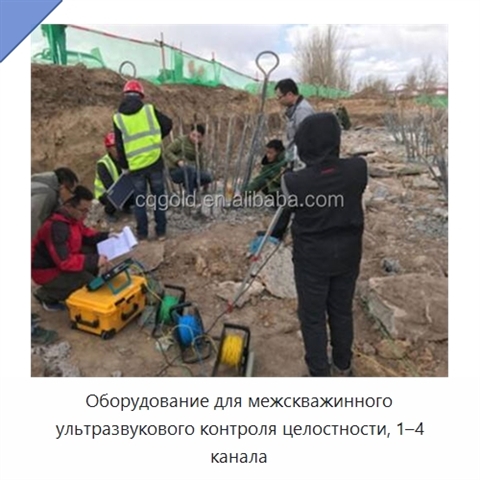

Оборудование для межскважинного ультразвукового контроля целостности, 1–4 канала

Оборудование выполняет межскважинный ультразвуковой контроль целостности с использованием высокочастотных преобразователей, излучающих и принимающих акустические сигналы. Система сбора данных поддерживает синхронный непрерывный режим, наблюдение и анализ сигналов в реальном времени. Управление осуществляется через встроенную промышленную плату, данные выводятся на сенсорный жидкокристаллический экран высокой четкости диагональю 10,4 дюйма. Для хранения предусмотрены встроенный электронный жесткий диск емкостью не менее 4 ГБ и съемный накопитель. Интервал дискретизации регулируется в диапазоне 0,05–1638,4 мкс, точность измерения времени прохождения акустического сигнала составляет 0,05 мкс, длина записи — 512–4096, диапазон времени прохождения — ±1677,7 мс. Напряжение излучения можно устанавливать на уровнях 65, 250, 500 и 1000 В. Коэффициент усиления усилителя равен 82 дБ, динамический диапазон — 154 дБ, точность усиления — 0,5 дБ. Полоса пропускания по уровню 12 дБ составляет 2–500 кГц, чувствительность приемника — не более 10 мкВ. Программные средства поддерживают интерпретацию результатов испытаний, формирование отчетов и визуальное представление данных. Конструкция рассчитана на переноску между рабочими местами.
