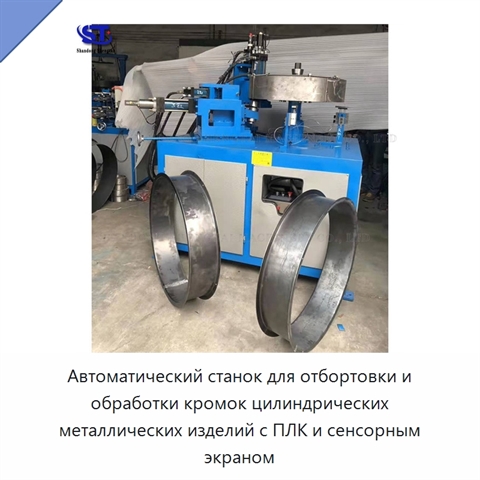

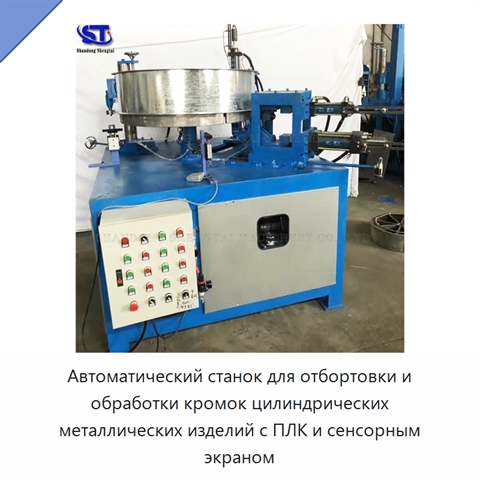

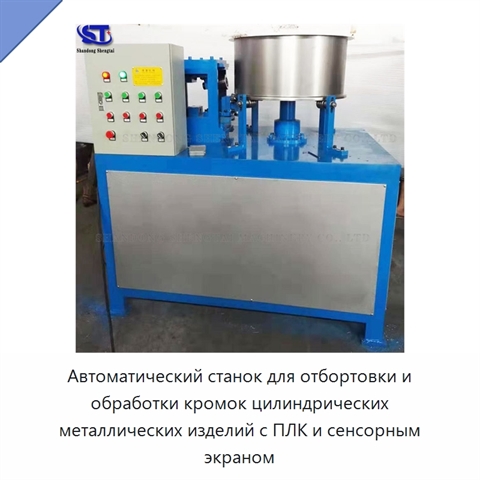

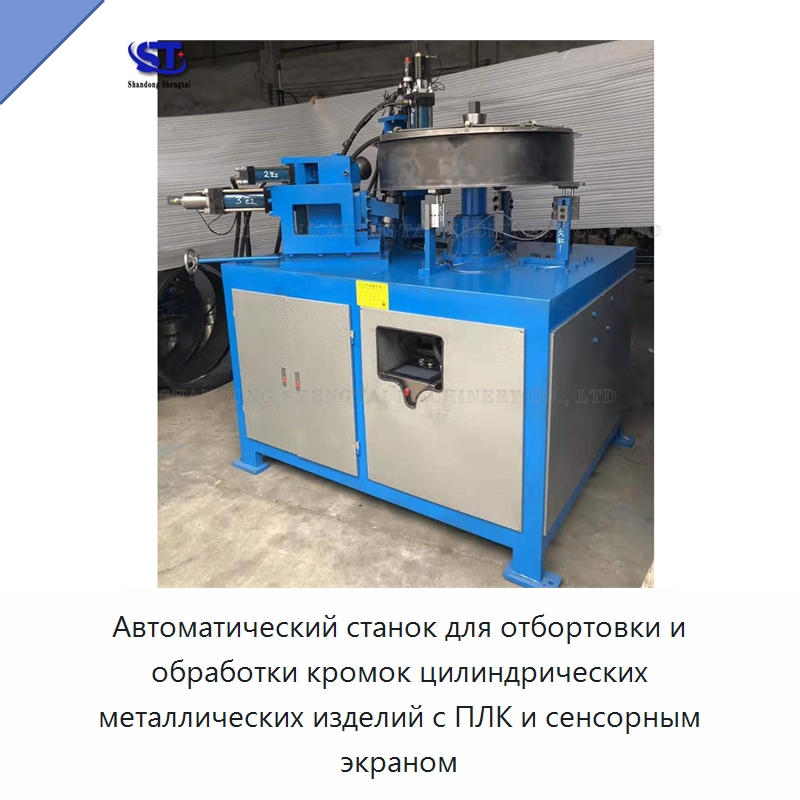

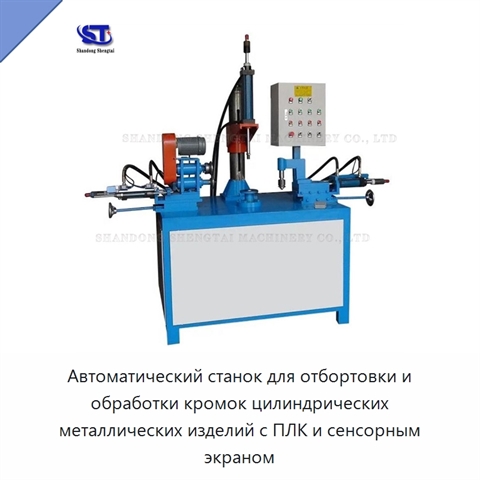

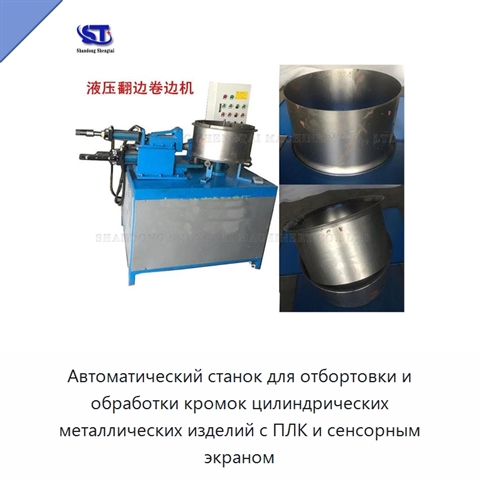

Автоматический станок для отбортовки и обработки кромок цилиндрических металлических изделий с ПЛК и сенсорным экраном

Name: Автоматический станок для отбортовки и обработки кромок цилиндрических металлических изделий с ПЛК и сенсорным экраном
SKU: 226-844

Станок рассчитан на металлические заготовки с толщиной стенки до 2,0 мм, высотой до 300 мм и диаметром до 600 мм; формуемая поверхность имеет круглую форму. Доступны обрезка и обкатка кромки, обработка облоя, усиление, прижим и заворачивание кромки, усадка, а также формирование вогнутых или выпуклых рёбер. Две технологические операции могут выполняться раздельно либо автоматически одна за другой. Шпиндель вращается от тормозного двигателя мощностью 3,7 кВт. Быстрые и точные пуск и остановка сокращают время загрузки и выгрузки деталей. Режущий и обкатной держатели расположены горизонтально. Продольное положение режущего и обкатного колёс настраивается вручную, а установленный на салазках режущий держатель перемещается маховиком с учётом диаметра заготовки. Опора матрицы закреплена на одной стойке и регулируется по высоте верхним маховиком в соответствии с высотой изделия. Два держателя формующего инструмента перемещаются вперёд и назад гидроцилиндром, а концевой выключатель задаёт величину подачи формующего ролика. Скорость гидроцилиндра регулируется дроссельным клапаном, рабочий ход — положением стопорной гайки, давление — регулируемым насосом. Для разных способов формования устанавливаются соответствующие держатели инструмента. При наладке ПЛК с сенсорным экраном позволяет отдельно управлять каждым механизмом без сложной системы внешних переключателей; рабочие данные отображаются на экране. Во время серийной обрезки и обкатки цикл запускается одновременным нажатием двух кнопок, расположенных по обеим сторонам станка, после чего рабочий процесс завершается автоматически. Двуручная схема запуска повышает безопасность. Мощность двигателя масляного насоса составляет 2,2 кВт, масса станка — около 450 кг.

Наименование производителя

Cylinder Flanging and Edging Machine PLC Touch Screen Control Automatic Cylinder Edging Machine, Round Hydraulic Flanging Machine Stainless Steel Flanging Machine Automatic Flanging Machine

Задать вопрос Искать на Baidu

Какую задачу решает станок для отбортовки цилиндрических изделий

Станок для отбортовки и обработки кромок предназначен для формования круглых металлических изделий с раздельным или автоматическим последовательным выполнением двух операций.

Формование металла

Характеристики ЖЭБ-75(9Н)

Модель (по базе 91Т)ЖЭБ-75(9Н)

Основные компонентыподшипник, редуктор, двигатель, зубчатое колесо, насос

Ключевые преимуществавысокая точность

Тип станкаспиральный станок

Напряжение380 В

Станок для отбортовки цилиндрических изделий - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ЖЭБ-75(9Н) под условия применения (на базе производителя-оригинала или нашего завода в России).
