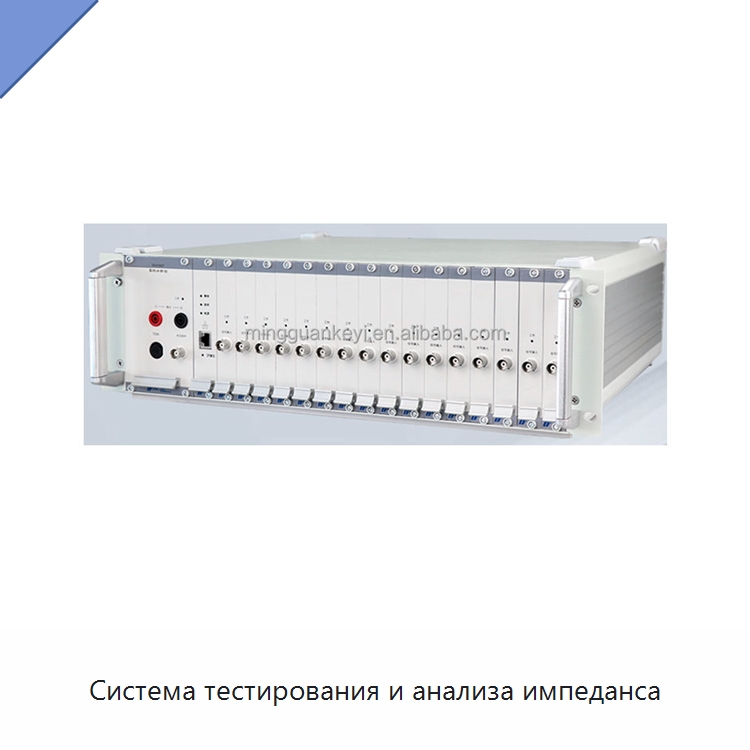

Система тестирования и анализа импеданса

Стандартное исполнение системы оснащено одним независимым каналом регистрации тока и 15 независимыми каналами регистрации напряжения; дополнительно доступен канал измерения полного импеданса батарейного стека. Питание и измерительные каналы изолированы, входное сопротивление каждого канала превышает 100 МОм, что уменьшает влияние системы на измерение отдельных ячеек. При стабильной высокотоковой разрядке система измеряет импеданс каждой ячейки методом одиночного синусоидального сигнала с расчётом быстрого преобразования Фурье; точность измерения импеданса составляет не более ±0,2 %, частотный диапазон измерения — 0,001 Гц–20 кГц, а минимальный измеряемый импеданс ячейки — 10 мкОм. Максимальный пиковый выходной ток переменного тока составляет ±20 А, опционально ±50 А, диапазон тока — 20 А, максимальная выходная мощность — 600 Вт, а максимальное изолирующее напряжение — 1000 В; диапазон напряжения включает четыре значения: 5 мВ, 50 мВ, 500 мВ и 5 В, диапазон измеряемого напряжения при разомкнутой цепи составляет ±5 В, точность регистрации напряжения — не более ±0,1 % полной шкалы. По требованиям заказчика можно настраивать номинал напряжения усилителя мощности, диапазон тока, частотный диапазон, число каналов и функции. Непрерывная частота выборки каждого канала составляет 256 кГц, сканирование выполняется в линейном или логарифмическом режиме. Несколько устройств можно соединить через коммутатор или маршрутизатор для неограниченного расширения числа каналов, при этом управление и синхронная выборка выполняются с одного компьютера; питание системы рассчитано на 220 В при частоте 50 Гц. Подключение электродов выполняется по четырёхэлектродной схеме, а результаты выводятся в виде спектра и таблицы данных.

Наименование производителя

DH7007 AC Impedance Testing and Analysis System
