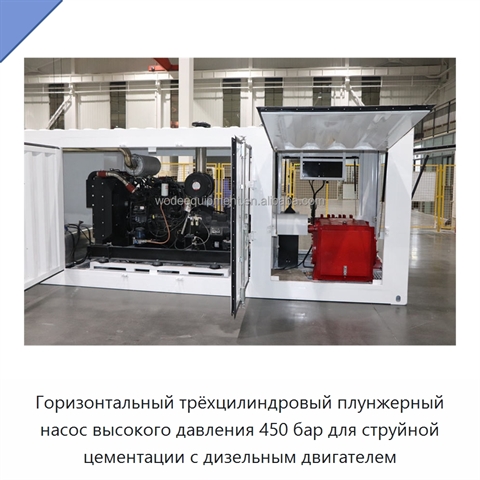

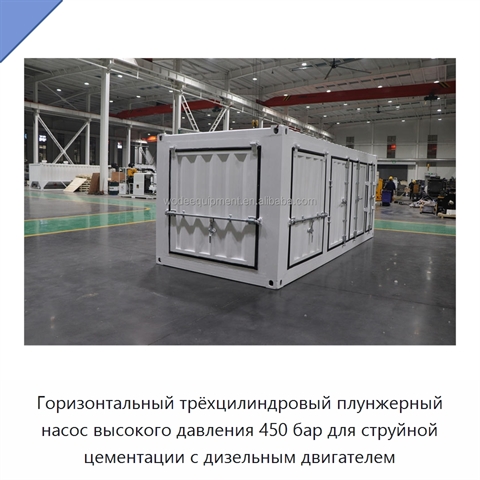

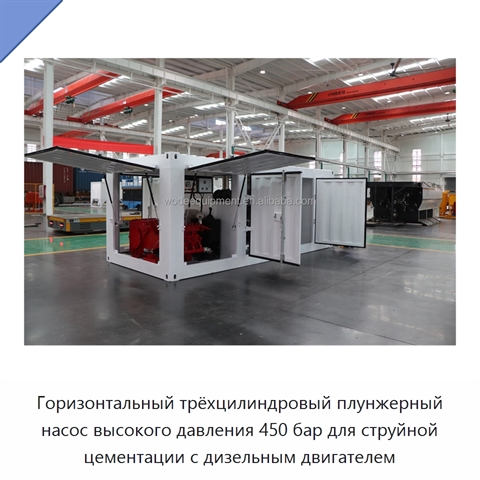

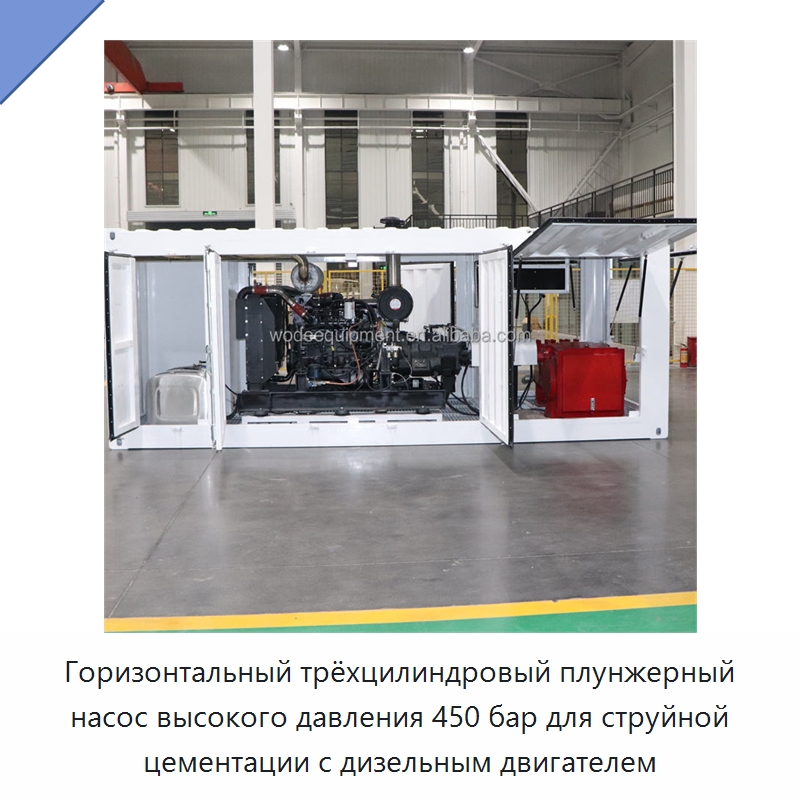

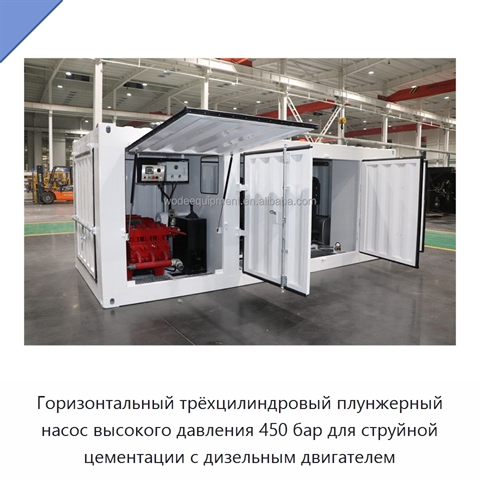

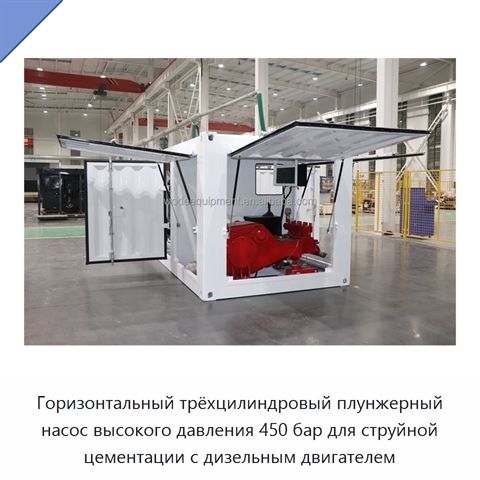

Горизонтальный трёхцилиндровый плунжерный насос высокого давления 450 бар для струйной цементации с дизельным двигателем

Горизонтальный плунжерный насос высокого давления выполнен по трёхцилиндровой возвратно-поступательной схеме одностороннего действия. Источником мощности служит дизельный двигатель мощностью 260 л. с. с максимальной частотой вращения 2200 об/мин. Силовая линия объединяет сцепление, четырёхскоростную коробку передач, выдвижную универсальную шарнирную муфту и насосный блок. Трансмиссия предусматривает бесступенчатое регулирование, а муфта компенсирует отклонения, возникающие при вращении. Давление и подача регулируются бесступенчато до 450 бар и 250 л/мин соответственно. Три плунжера диаметром 75 мм и с ходом 100 мм работают попеременно, обеспечивая стабильность давления и потока. Плунжеры изготовлены из специальной стали с закалкой, а насосная головка выкована из цельной заготовки. Мембранный клапан выполняет защитный сброс: при достижении входным давлением порога открытия мембрана срезается, после чего давление снижается. Диаметры входного и выходного патрубков составляют 64 и 32 мм соответственно. Предусмотрены низковольтный режим работы, высокая степень автоматизации, простое выполнение измерений и рабочих операций. Несколько потолочных светильников освещают различные рабочие зоны. Компоновка допускает размещение насоса в 20-футовом контейнере. Значения подачи и давления получены при испытаниях на воде. Насос предназначен для струйной цементации при усилении оснований новых сооружений, выполнении противофильтрационных работ и устранении осадки существующих зданий, а также для работ в водохозяйственной, горной и транспортной сферах.
