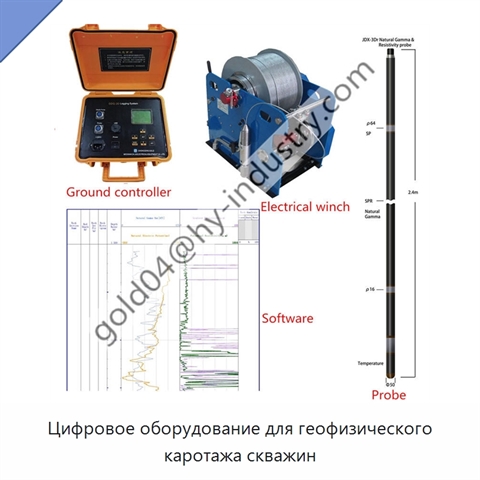

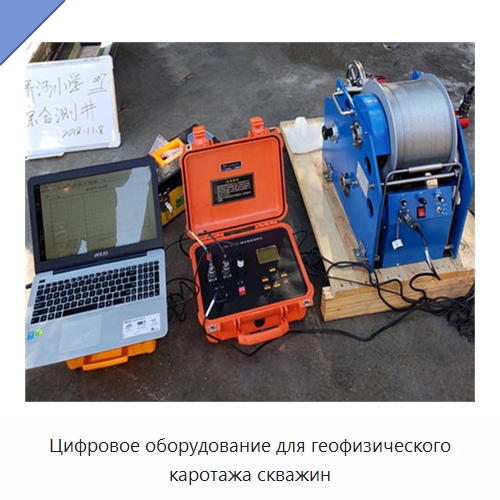

Цифровое оборудование для геофизического каротажа скважин

Встроенная система управления геофизическим каротажем скважин выполняет регистрацию параметров, получаемых скважинными измерительными зондами. Доступны измерения кажущегося электрического сопротивления, естественного гамма-излучения, температуры, сопротивления жидкости, уровня воды, расхода, вертикального угла, азимута, диаметра, времени пробега, плотности и пористости. Магнитные измерения включают определение магнитного поля по трём компонентам и магнитной восприимчивости. Система измеряет глубину в диапазоне 0–9999,99 м с разрешением 0,28 мм; скорость измерения составляет 0–9999 м/ч, а оптический сигнал глубины соответствует 3600 импульсам на метр. Питание системы составляет 220 В при частоте 50 Гц. Рабочая температура находится в диапазоне от -20 до 45 °C, относительная влажность не превышает 90 % при 45 °C. Передача забойного сигнала использует биполярное кодирование, а уровень обнаружения подземного сигнала находится в диапазоне от ±0,5 до ±12 В. График глубины строится в масштабах 1:10, 1:50 и 1:100; точность составляет 8 точек на миллиметр для кривой и 64 пикселя на квадратный миллиметр для изображения.
