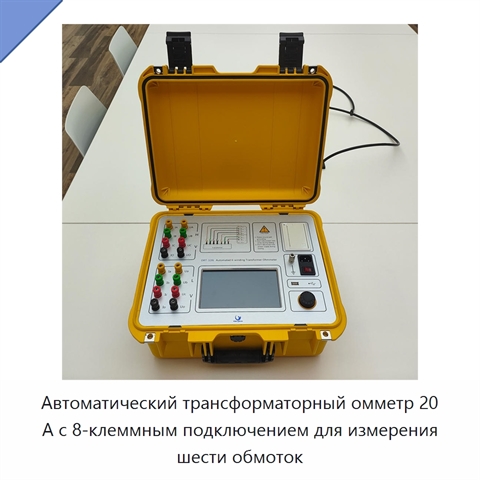

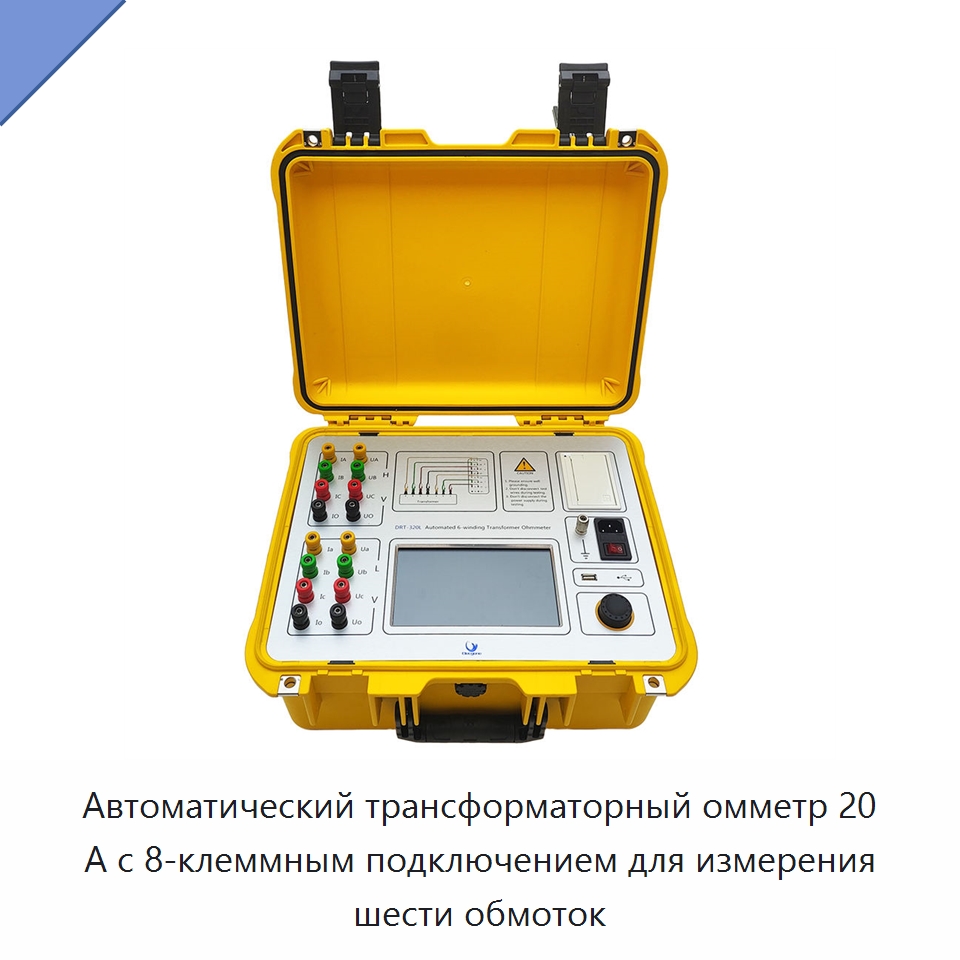

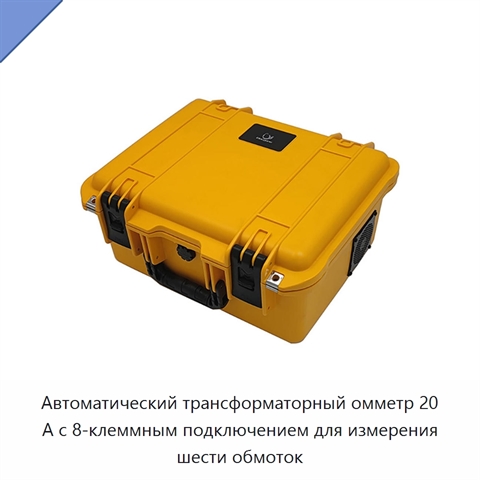

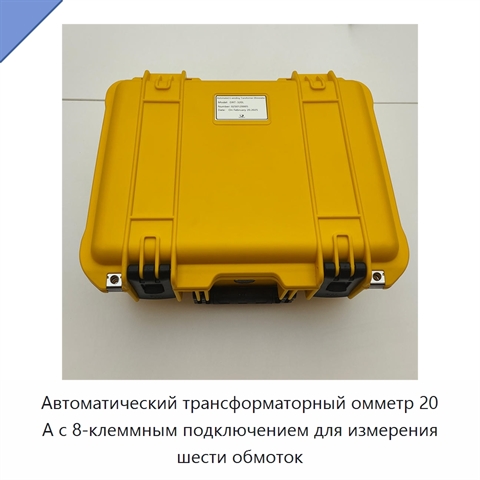

Автоматический трансформаторный омметр 20 А с 8-клеммным подключением для измерения шести обмоток

Автоматический трансформаторный омметр измеряет сопротивление обмоток постоянным испытательным током до 20 А. Восьмиклеммная схема подключения позволяет измерять все шесть обмоток без повторного соединения или отсоединения проводов между испытаниями. При однофазной работе доступны семь диапазонов измерения от 0,5 мОм до 25 кОм: при токе 20 А — 0,5 мОм–1 Ом, при 10 А — 1,0 мОм–2 Ом, при 5 А — 10 мОм–4 Ом, при 1 А — 0,1 Ом–20 Ом, при 0,1 А — 2,0 Ом–100 Ом, при 10 мА — 50 Ом–2 кОм, при токе менее 1 мА — 500 Ом–25 кОм. В трёхфазном режиме используются сочетания токов 10 А+10 А, 5 А+5 А, 1 А+1 А и 0,1 А+0,1 А. Погрешность измерения составляет ±0,2 % показания ±2 единицы младшего разряда. Перед измерением прибор одновременно намагничивает все обмотки, сокращая время стабилизации сопротивления обмоток на силовых трансформаторах большой мощности с соединением треугольником на стороне низкого напряжения. Встроенная цепь выполняет размагничивание как отдельную функцию после испытания. Принтер печатает результаты непосредственно на месте проведения работ для документирования, а дисплей баланса сопротивлений трёхфазных обмоток используется для оценки фазового баланса силового трансформатора. Масса прибора составляет 9 кг, габаритные размеры — 400 × 315 × 223 мм.
