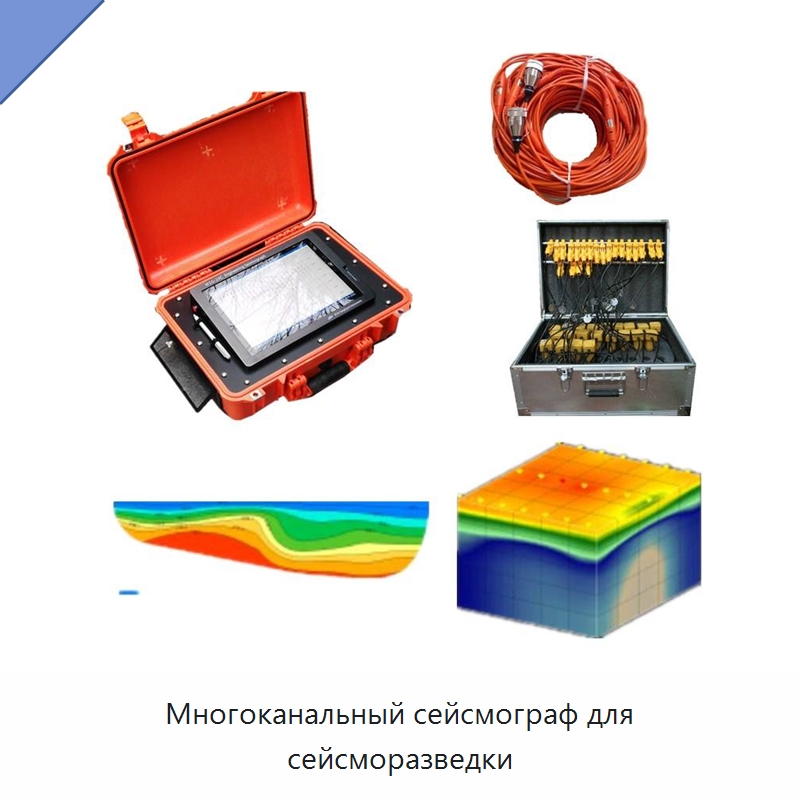

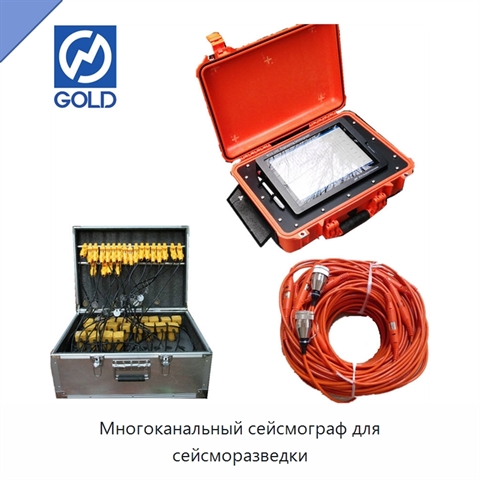

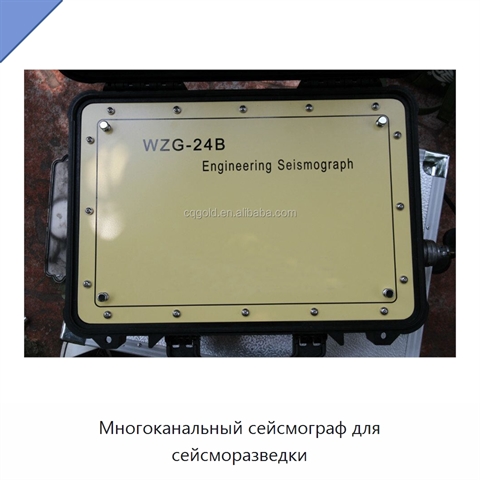

Многоканальный сейсмограф для сейсморазведки

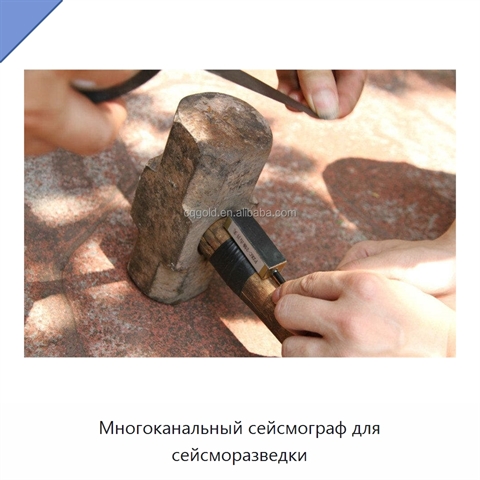

Сейсмограф представляет собой многоканальный геофизический прибор с высоким разрешением для сбора сейсмических данных. Каждый канал оснащён 32-разрядным аналого-цифровым преобразователем для регистрации сигналов с широкой полосой пропускания. Поддерживаются конфигурации на 6, 12, 24 и 48 каналов. Максимальная частота дискретизации достигает 250 кГц; минимальный интервал выборки составляет 10 мкс для трёх каналов и 50 мкс для шести каналов. Полоса частот находится в диапазоне от 0 до 30 кГц, диапазон аналогового входного сигнала составляет 10 В. Динамический диапазон достигает 186 дБ, а шум канала может составлять 0,15 В. Предусмотрены коэффициенты усиления предусилителя 1/4, 1, 4, 16 и 64 раза. Доступна непрерывная длительная регистрация с длиной выборки от 0,5 тыс. до 512 тыс. значений. Режимы запуска включают молотковый переключатель, взрывной источник, пороговый уровень сигнала и автоматический запуск по кратковременному и долговременному среднему. Просмотр данных и управление выполняются удалённо с подключённого планшета. Закрытая конструкция устойчива к вибрации, пыли и воде и предназначена для работы в полевых погодных условиях. Несколько модулей могут объединяться в беспроводную самоорганизующуюся сеть с дополнительным ретранслятором для расширения сейсмического массива. Программное обеспечение обрабатывает активные поверхностные волны, рассчитывает спектры дисперсии, позволяет интерактивно выбирать фундаментальные и высшие моды дисперсионных кривых, обрабатывать волны Рэлея и Лява, строить начальную модель по кривизне дисперсионной кривой или толщине слоёв и выполнять инверсию с применением генетического алгоритма. Для слоёв можно задавать коэффициент Пуассона и плотность, фиксировать отдельные слои, строить кривые дисперсии и скоростей, а также выводить разрез скоростей с контурами и редактируемыми литологическими символами.
