Артикул: 208-556
Модель: ЭСЖЕ-43-9М
Секция: Дополнительная

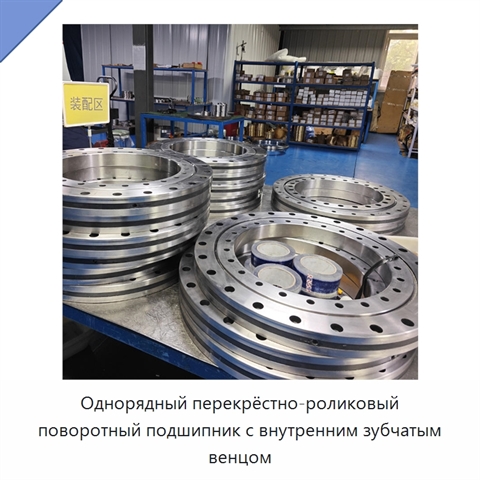

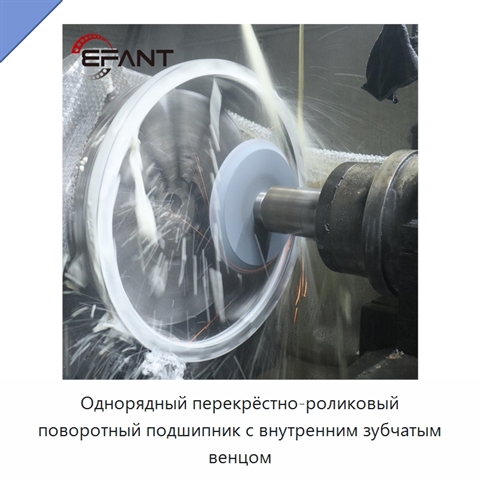

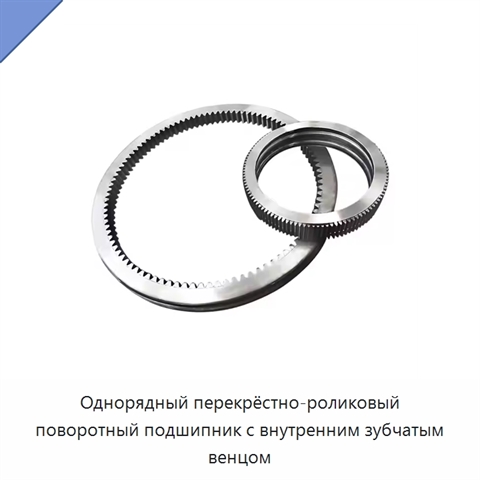

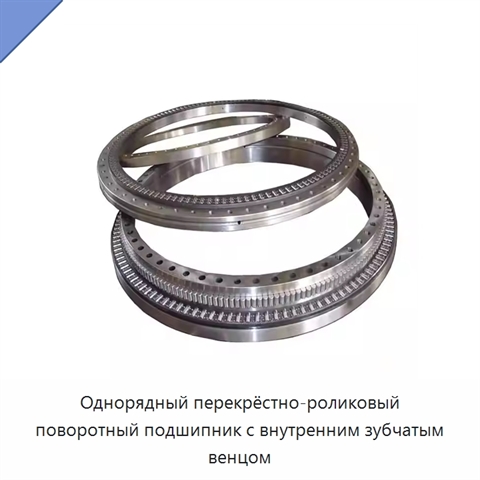

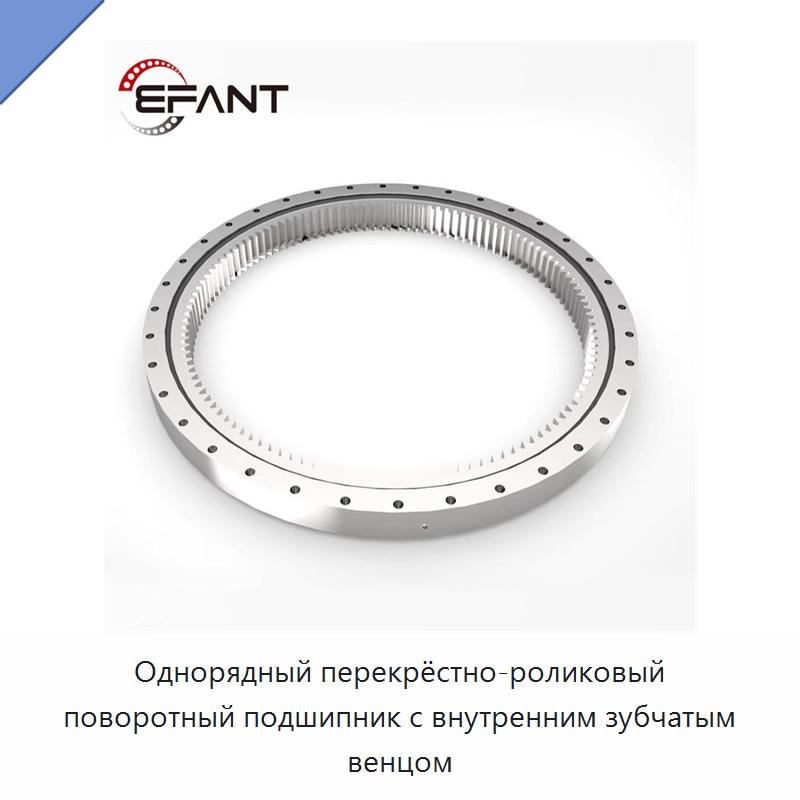

Однорядный перекрёстно-роликовый поворотный подшипник с внутренним зубчатым венцом
Однорядный перекрёстно-роликовый поворотный подшипник с внутренним зубчатым венцом состоит из двух колец качения и цилиндрических роликов, расположенных перекрёстно. Конструкция рассчитана на восприятие опрокидывающего момента и значительных радиальных усилий. Наружный диаметр составляет 1200 мм, диаметр отверстия — 1010 мм, общая высота — 90 мм. Внутреннее зубчатое зацепление имеет модуль 10, диаметр вершин 962 мм, 97 зубьев и ширину 72 мм. Монтажная схема включает 36 отверстий диаметром 22 мм и 20 резьбовых отверстий М20. Масса поворотного подшипника составляет 199 кг.
Задать вопрос Искать на Baidu
Какую задачу решает перекрёстно-роликовый поворотный подшипник
Поворотный подшипник применяется в ковшовых экскаваторах, портовых и башенных кранах, штабелёрах, туннелепроходческих щитах и оборудовании нефтяных платформ.
Характеристики ЭСЖЕ-43-9М
Модель (по базе 91Т)ЭСЖЕ-43-9М
Области применениямагазины строительных материалов, производственные предприятия, мастерские по ремонту оборудования, строительные работы, энергетика и горнодобывающая промышленность, горнодобывающая промышленность, металлургия, нефтяная промышленность, химическая промышленность
Особенностиперекрёстно-роликовая конструкция
Варианты зубчатого венцатолько внутренний зубчатый венец
Тип уплотненийпо требованию, герметизированный
Типповоротный подшипник
Перекрёстно-роликовый поворотный подшипник изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ЭСЖЕ-43-9М могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 16.08.26
Производитель и характеристики проверены.
Люди, которые искали Перекрёстно-роликовый поворотный подшипник, также смотрели:
+4 фотоОпорно-поворотный подшипник из нержавеющей стали с внешним зубчатым венцом
Модель: ЯЦИЖ-68-2Я
Опорно-поворотный подшипник выполнен в виде поворотного стола и обеспечивает плавное вращательное движение. Изделие изготовлено из нержавеющей стали, которая отличается стойкостью к коррозии и долговечностью при эксплуатации. Зубчатое исполнение предусматривает только внешний зубчатый венец, рассчит
+5 фотоОпорно-поворотный подшипник с перекрестными роликами и внутренним зубчатым венцом
Модель: ХФУР-16-6Ц
Опорно-поворотный подшипник с перекрестными роликами, внутренним зубчатым венцом и резиновыми уплотнениями.

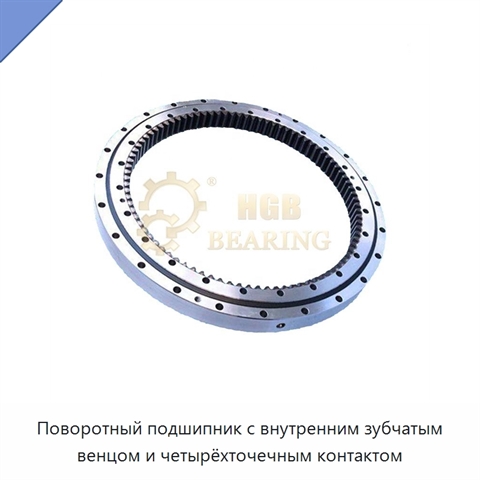

+4 фотоОпорно-поворотный подшипник с четырёхточечным контактом и внутренним зубчатым венцом для экскаваторов и кранов
Модель: ТШЮР-19-4Э
Опорно-поворотный подшипник имеет четырёхточечный контакт и внутренний зубчатый венец. Уплотнения изготовлены из бутадиен-нитрильного каучука. Изделие предназначено для применения в качестве запасной части экскаваторов и кранов.

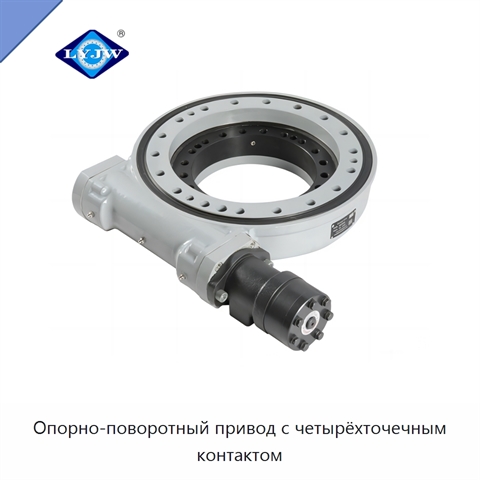

+2 фотоОпорно-поворотный привод с четырёхточечным контактом
