Артикул: 141-049 Модель: УФВ-78(5Э) Секция: Дополнительная

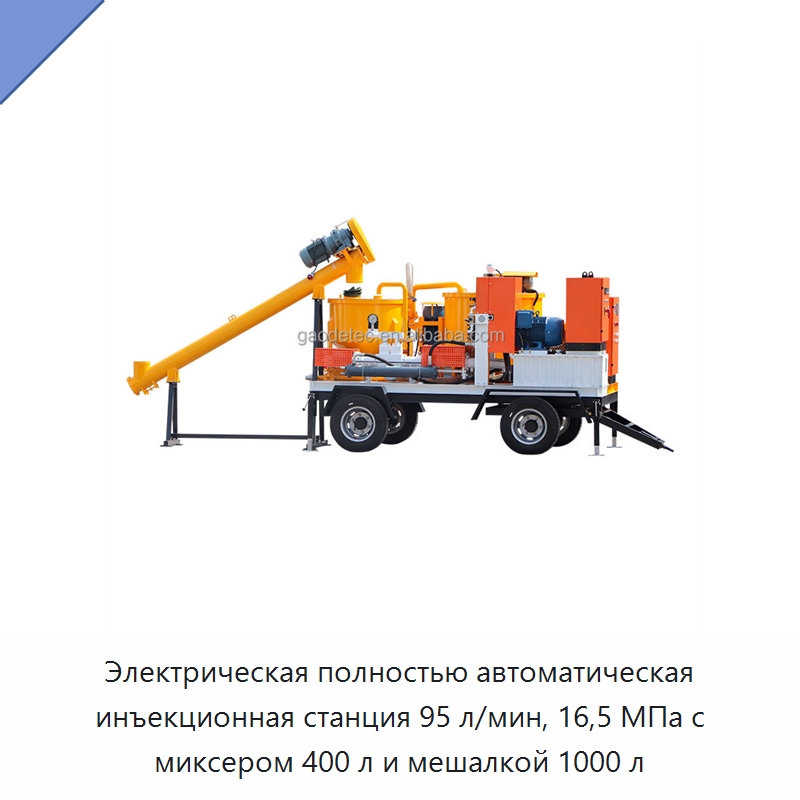

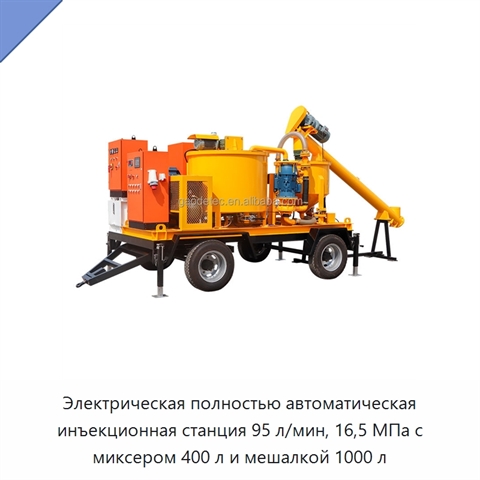

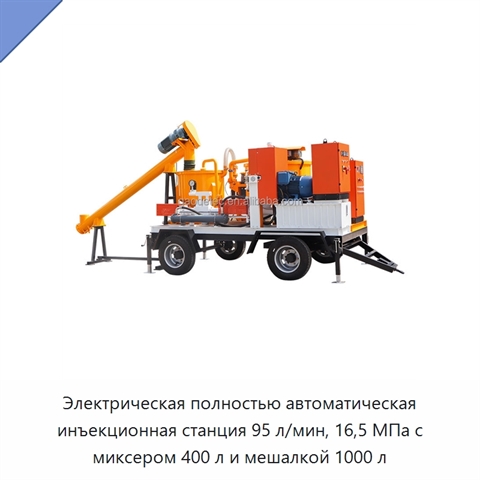

Электрическая полностью автоматическая инъекционная станция 95 л/мин, 16,5 МПа с миксером 400 л и мешалкой 1000 л

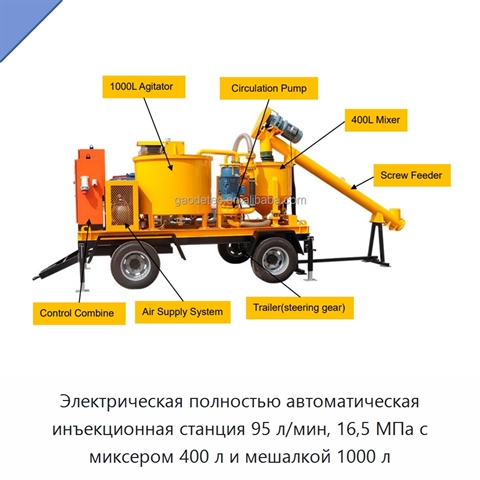

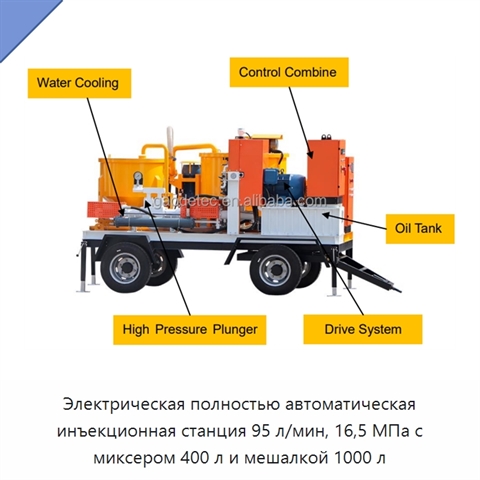

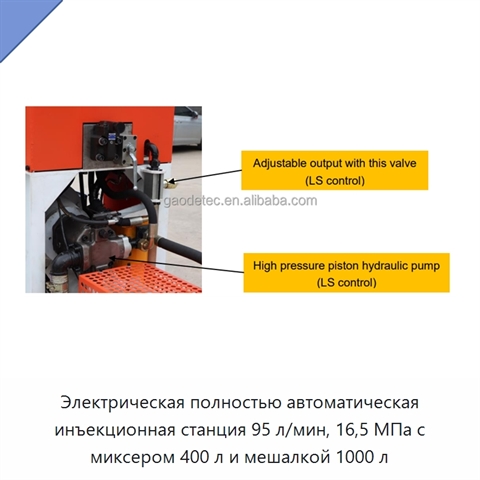

Электрическая полностью автоматическая инъекционная станция объединяет шнековый питатель, миксер, мешалку и горизонтальный гидравлический насос. Эффективный объём миксера составляет 400 л, а максимальная производительность смешивания — 10 м³/ч. Циркуляционный насос мощностью 11 кВт работает с частотой вращения 1450 об/мин и обеспечивает циркуляцию 1000 л/мин. Мешалка имеет эффективный объём 1000 л и двигатель мощностью 3,0 кВт. Система водоснабжения оснащена двигателем мощностью 4,0 кВт, обеспечивает подачу 20 м³/ч и напор 30 м. Система подачи воздуха имеет двигатель мощностью 2,2 кВт и производительность 0,25 м³/ч. Управление выполнено на базе ПЛК с питанием 24 В постоянного тока; предусмотрены ручной и полностью автоматический режимы, а также сенсорный экран. Насосная часть оснащена двумя плунжерами диаметром 85 мм с ходом 300 мм. Давление бесступенчато регулируется в диапазоне 0–16,5 МПа, подача — в диапазоне 0–95 л/мин. Двухплунжерная конструкция обеспечивает непрерывный поток с малой пульсацией. Размер выпускного патрубка составляет G1 1/4″, входного патрубка — G2″. Объём масляного бака равен 200 л, мощность силового блока — 37 кВт. Максимальный размер зерна составляет 2 мм, рабочее давление — 16,5 МПа. Без шнекового питателя габариты станции равны 3820 × 2280 × 2300 мм, масса — 3750 кг. Производительность шнекового питателя составляет 30 т/ч, мощность его двигателя — 5,5 кВт, габариты — 3700 × 600 × 800 мм, масса — 280 кг. Высокоскоростной коллоидный миксер с интенсивным сдвигом создаёт вихревой поток для быстрого и равномерного перемешивания. Пневматический пережимной клапан обеспечивает плавное прохождение раствора, а ультразвуковой уровнемер служит для точного измерения уровня в мешалке. Счётчик записывает и отображает число возвратно-поступательных ходов насоса. Предусмотрены защита двигателя от перегрузки, защита гидравлической системы от перегрева масла и гидравлическая защита при избыточном давлении. Прицеп имеет рулевое управление и регулируемую по высоте треногу.
Наименование производителяElectric Fully Automatic 95L/min 165bar Grout Plant Station for Sale, 95L/min 16.5MPa Electric Fully Automatic Grout Plant Station with 400L Mixer and 1000L Agitator, Electric Fully Automatic 95L/min 165bar Cement Grouting Injection Station for Making Cement Slurry or Bentonite Slurry, Automatic High Pressure Grout Plant with Double Plunger Pump for Dam Curtain Grouting, Powerful Compact Reliable Fully Automatic Grout Mixer Pump with Step-less Adjustable Grouting Pressure Displacement
Задать вопрос Искать на Baidu

Какую задачу решает автоматическая инъекционная станция

Инъекционная станция применяется для приготовления и нагнетания цементного или бентонитового раствора при укреплении грунта, свайных работах и подземном строительстве.

Характеристики УФВ-78(5Э)

Модель (по базе 91Т)УФВ-78(5Э)
Основные компонентыПЛК, двигатель, насос
Ключевое преимуществовысокая эффективность эксплуатации
Масса (кг)3750
Автоматическая инъекционная станция - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации УФВ-78(5Э) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).

Дата последней проверки актуальности данных: 10.08.26

Данные о производителе и характеристиках проверены.
