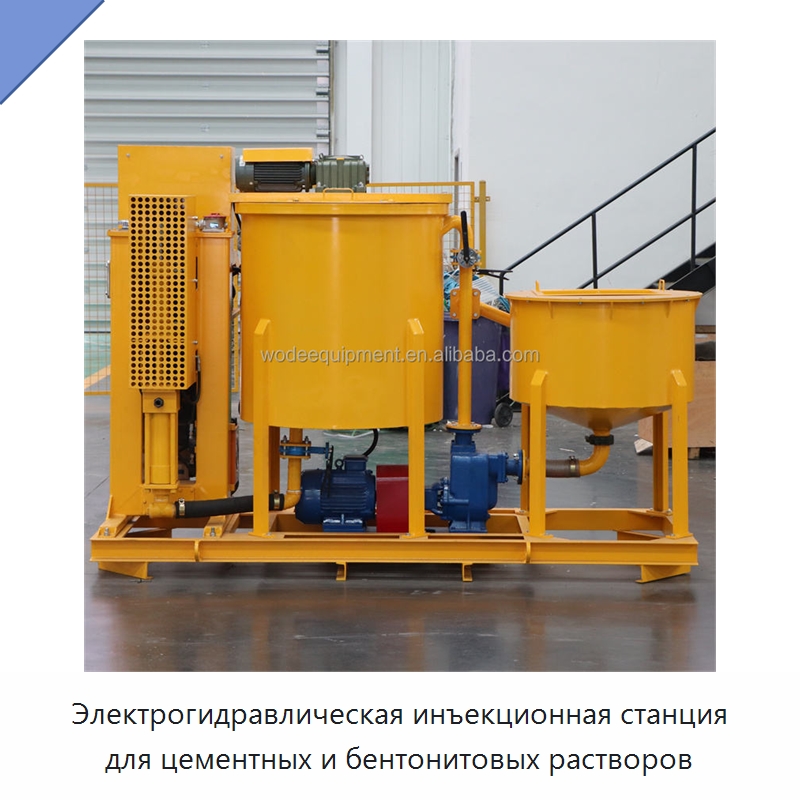

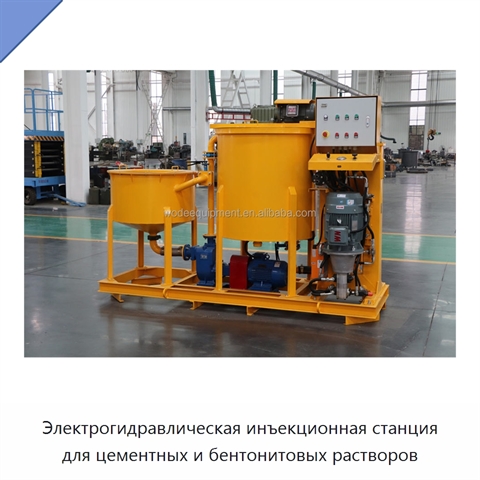

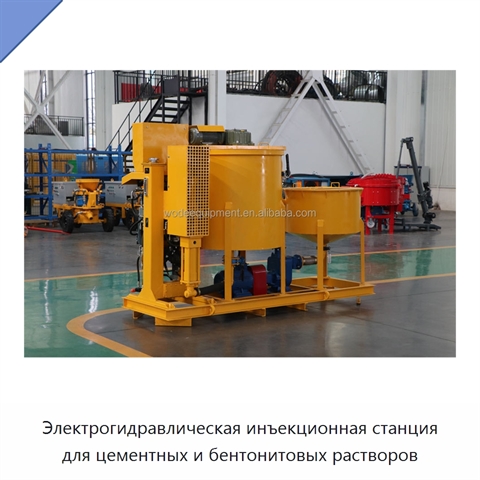

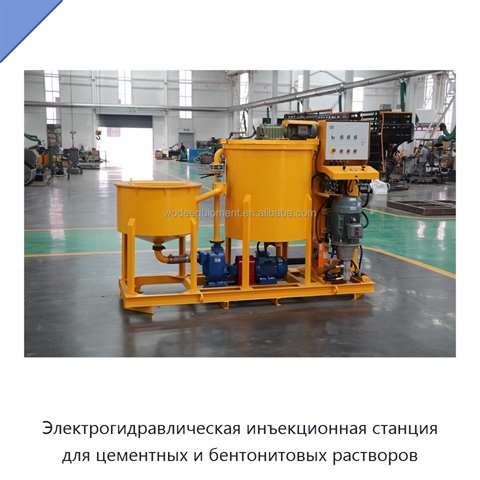

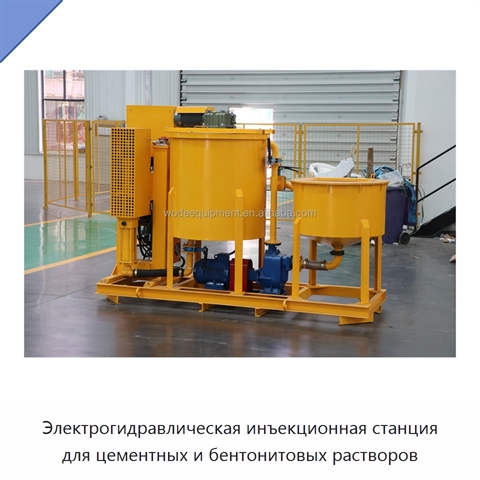

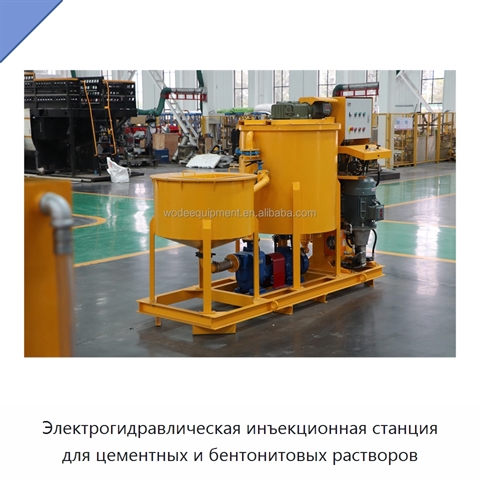

Электрогидравлическая инъекционная станция для цементных и бентонитовых растворов

Инъекционная станция объединяет на одной раме вихревой смеситель, агитатор и инъекционный насос. Высокоскоростной смеситель быстро смешивает воду с цементом или бентонитом до получения однородного раствора. После приготовления раствор поступает в агитатор, а затем подаётся из накопительной ёмкости инъекционным насосом, обеспечивая непрерывное перемешивание и нагнетание. Станция имеет гидравлический привод от электродвигателя; давление и подача регулируются. Габаритные размеры составляют 2710 × 1100 × 1820 мм, масса — 1060 кг. Вместимость смесителя — 250 л, производительность рециркуляционного насоса — 1100 л/мин. Подходящее водоцементное отношение — ≥0,5:1. Мощность двигателя смесителя составляет 7,5 кВт при номинальной частоте вращения 1450 об/мин. Вместимость агитатора — 700 л; его двигатель мощностью 1,5 кВт работает с номинальной частотой 36 об/мин. Вертикальный компактный гидравлический насос оснащён одним поршнем двустороннего действия. В режиме низкого давления подача регулируется в диапазоне 0–75 л/мин при давлении 0–50 бар, а в режиме высокого давления — 0–40 л/мин при давлении 0–100 бар. Мощность насоса — 7,5 кВт. В конструкции используется шаровой клапан; допустимый размер частиц достигает 5 мм. При блокировке насосной подачи выполняется безопасный сброс давления. Смеситель имеет уменьшенную высоту загрузки и компактную компоновку.
